隨著汽車行業加快轉向汽車以太網技術，全方位設計驗證對保證多個ECU之間的互操作能力和可靠運行至關重要。汽車以太網概念是由OPEN聯盟SIG提出來的，也叫IEEE 802.3bw (原BroadR-Reach)，是為汽車聯網應用設計的一種以太網物理層標準，如高級安全功能、舒適和信息娛樂功能。通過汽車以太網，多個車載系統可以經過一條非屏蔽單絞線電纜同時訪問信息。對汽車制造商來說，這一技術降低了聯網成本和線纜重量，同時提高了信號帶寬。
為實現更高的信號帶寬，汽車以太網在雙絞線電纜上采用全雙工通信鏈路，支持同時收發功能及PAM3信令。采用PAM3實現全雙工通信，可能會令查看汽車以太網業務及信號完整性測試變得非常復雜。
OPEN聯盟為元器件、信道和互操作能力制訂了汽車以太網測試規范。測試系統整合了電子控制單元(ECU)、連接器和非雙絞線電纜。測試要求系統在車內苛刻的環境條件和噪聲條件下工作。為此，用戶必需能夠在系統級表征和查看信號完整性和業務，才能執行可靠性測試。客戶需要在系統級進行信號完整性測試的應用實例有：
• TC8信號質量測試
• ECU元器件表征和測試
• 汽車以太網電纜、連接器、電纜長度和路由表征和測試
• 電磁噪聲或高斯噪聲測試
• 大電流注入測試
• 生產單元測試
• 汽車系統對汽車以太網性能的影響
- DC馬達開/關
- 發動機開/關
• 汽車以太網系統調試
泰克建議在設計階段執行信號完整性測試，在系統整合前確定潛在的問題。
全雙工通信和測試挑戰
全雙工通信及PAM3信令為在真實世界條件下驗證ECU增加了復雜度。大多數串行標準都在單工模式下工作，一次只有一臺設備通信，有些通信標準對發送和接收使用一條單獨的鏈路，而在汽車以太網中，主設備和從設備可以通過同一條鏈路同時通信。(參見圖1)

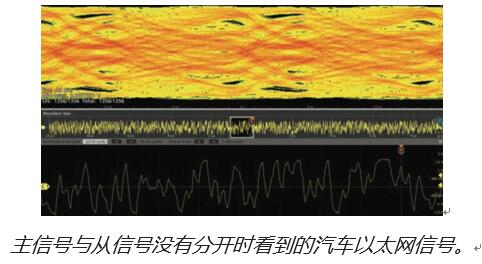

因此，來自主設備的信號與來自從設備的信號相互疊加。主設備知道它發送的是哪些數據，它可以從疊加的信號中確定從設備的信號，反之亦然。盡管收發機是為處理這種情況而設計的，但在示波器上隔離信號，進行信號完整性測試或協議解碼幾乎是不可能的。
應該指出的是，最好在汽車整合階段執行信號完整性測試，選擇電纜、檢查ECU在電磁噪聲條件下的性能，確定最優的電纜長度和路由等。對這類分析，可以把眼圖測試作為非常重要的工具，來查看系統健康狀況，我們?cè)诤竺鎸?duì)此展開討論。
分隔汽車以太網PAM3信號
目前，有兩種方法把主信號與從信號分開。第一種是傳統方法，要求用戶斷開或剪斷汽車以太網電纜，插入定向耦合器來分隔和測試信號。這種方法在以最小干擾實現準確測試方面本身存在著缺陷。第二種方法也就是泰克信號分隔方法，這是一種新方法，采用先進的軟件和探頭，非插入式分隔信號，用戶可以更清楚地查看真實的信號。這種方法克服了傳統定向耦合器方法的缺點。下面我們將討論并比較這兩種方法。
如前所述，定向耦合器方法要求斷開汽車以太網電纜，輸入定向耦合器分隔信號。在系統級剪斷電纜并不是一件易事，因此這種方法并不適合進行系統級測試。
通過這種方法，用戶可以查看主信號和從信號，但它引入了插損和回?fù)p，很難確定錯誤是系統引起的，還是新增硬件引起的。此外，盡管我們可能能夠消除定向耦合器的影響，但反嵌可能會放大系統中的噪聲，影響測量和表征精度。

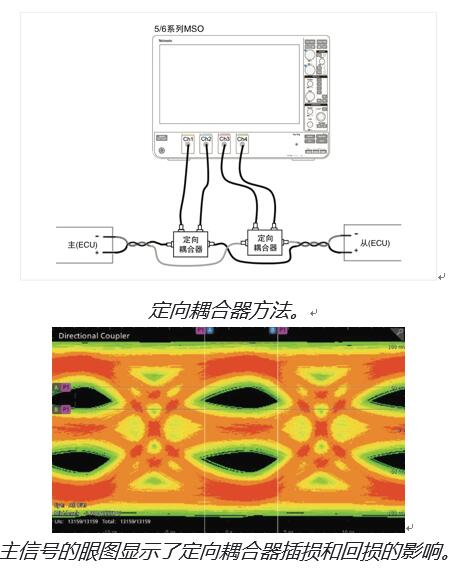

我們使用的設置包括把汽車以太網轉換到SMA連接器的夾具、定向耦合器、把SMA轉換到汽車以太網電纜的夾具。
眼圖顯示了在安裝定向耦合器后插損和回?fù)p對汽車以太網信號的影響。最大幅度是100 mVpp，因?yàn)槎ㄏ蝰詈掀鞑捎枚ㄏ蛟砉ぷ鳎鍝p和回?fù)p結果使眼圖閉合。直到最近，定向耦合器方法一直是默認的汽車以太網測試方法，因?yàn)橹耙恢睕]有泰克基于軟件的信號分隔測試方法。

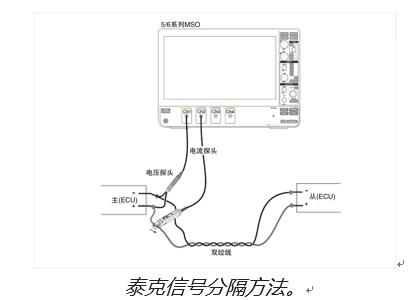

泰克信號分隔方法于2019年7月問世，它同時從主測試點和從測試點查看電壓波形和電流波形，來分隔全雙工信號，并采用專有軟件算法提供分隔后的信號。泰克信號分隔方法是一種基于軟件的解決方案，它不用剪斷汽車以太網電纜，用戶就能看到真實信號。這種方法的優勢之一，是它可以顯示主信號和從信號，而不會像定向耦合器方法那樣增加插損和回?fù)p及反嵌影響。

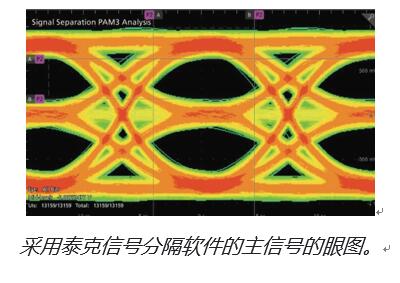

下面的眼圖采用泰克信號分隔軟件。與定向耦合器眼圖相比，信號質量更高，眼圖“更清楚”。用戶可以準確地表示汽車以太網信號，實現信號質量測量，并能夠更快地確定潛在的性能問題。
我們使用上面提到的兩種測試方法，進行測量測試，對比測試結果。
在測試中，我們先使用泰克信號分隔技術、一只電流探頭和電壓探頭設置和運行測試。對定向耦合器方法，我們剪斷汽車以太網電纜，插入帶有SMA連接器的定向耦合器。然后我們運行測試，測試條件與定向耦合器方法相同，然后調用信號分隔方法波形，對比這兩種測試方法。

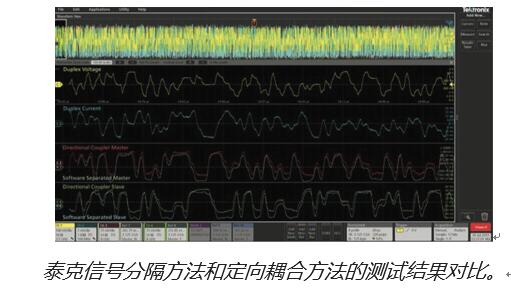

比較結果顯示，這兩種方法的幅度存在著明顯差異，說明了定向耦合器的影響。在采用定向耦合器方法時，主信號的幅度約為90 mVpp (峰峰值電壓)，從信號的幅度約為85 mVpp。相比之下，信號分隔方法中主信號的幅度約為1.5 Vpp，從信號的幅度約為1.45 Vpp。在本例中，定向耦合器增加了20 dB損耗。
為消除定向耦合器引入的斷點，反嵌必不可少，以補償插損和回?fù)p。如前所述，盡管有可能能夠消除定向耦合器的影響，但反嵌可能會放大系統中的噪聲，影響測量和表征精度。還應該指出，反嵌可能會耗用很長時間，極具挑戰性。此外，對汽車的系統級測試和維護保養來說，剪斷電纜、安裝定向耦合器可能會極具挑戰性。
相比之下，信號分隔方法不用干擾系統就能顯示真實信號。通過這種全新的汽車以太網測試方法，用戶可以表征信號，精度更高，時間更少，而且不會增加費用和測量挑戰。用戶可以使用這種方法，在系統級執行信號完整性測試，執行應用環境中提供的所有測試。
小結
本文介紹了汽車以太網、全雙工通信、隔離主信號與從信號的需求、信號分隔測試方法，以及當前定向耦合器插入方法與泰克新型信號隔離方法比較。
通過比較兩種汽車以太網測試方法，可以了解泰克信號分隔解決方案的優勢，如比定向耦合器信號方法更準確地查看真實信號，簡化了元器件級和系統級測試設置，縮短了測試時間，滿足了汽車整個生命周期的測試需要。
如需進一步了解怎樣使用PAM3分析工具及泰克測試解決方案分隔信號，進行汽車以太網信號完整性分析，敬請?jiān)L問：www.tek.com/automotive/automotive-ethernet。
