ADI 新型振動監控器支持更精確的振動剖面分析
2010-11-30 22:47:52 本站原創Analog Devices, Inc.高性能信號處理解決方案供應商，致力于幫助工業系統設計人員通過振動檢測、隔離和校正來提高系統性能并降低維護成本。近日推出的新型 ADIS16227 iSensor 振動監控器為設備設計人員提供了一種能夠自主工作的全集成式振動分析解決方案。借助這種振動監控器，用戶將能在第一時間檢測、識別并隔離可能的振動源，避免因設備和軸承磨損導致精度下降或設備停機。通過嵌入這種小型振動監控器，包括風輪機、精密工廠自動化和組裝設備在內的各種應用都能從自動振動剖面分析中受益。

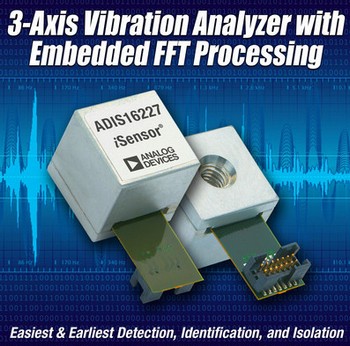

嵌入 FFT 處理功能的3軸振動分析儀
MEMS 加速度計非常適合振動監控應用，但集成度通常較低。憑借數十年的集成傳感器處理經驗，ADI 公司將 MEMS 加速度計改造為集成可編程嵌入式處理器的三軸振動分析儀。ADIS16227 iSensor 振動監控器消除了利用多個器件進行開發的復雜性和風險，并且支持更廣泛的應用。
ADI 公司 MEMS/傳感器部 iSensor 業務開發經理 Bob Scannell 表示：“工業設備設計人員第一次擁有了一種易用、價廉、完整的振動分析儀，并且尺寸只有方糖大小。通過 ADIS16227，開發人員便可利用行之有效的第四代振動檢測功能，憑借其頻域處理編程和調諧技術來更加迅速有效地隔離振動源。”
主要特性和優勢
-- 嵌入式頻域處理、512點實值 FFT 和片上存儲器能夠識別各種振動源并進行歸類，監控其長時間的變化，并根據可編程的閾值做出反應。
-- 可配置的報警頻段和窗口選項支持對全頻譜進行分析，以及配置6個頻段、報警1（警告閾值）和報警2（故障閾值），從而更早、更精準地發現問題。
-- 緊湊型15mm 方形封裝、完全嵌入式且可編程，可以放在振動源附近，并且能以可重復的方式及早檢測小信號，避免使用手持式設備時各次測量之間由于位置/耦合差異而存在數據不一致的現象。
-- 包括四個范圍選項（0-1g、0-5g、0-20g、0-70g）的可配置輸入范圍（動態范圍），可以輕松編程以支持多種不同的工作情況，提高 FFT 精度并有助于觀察較低電平的信號。
-- 三軸寬帶寬（22kHz 響應）加速度檢測及可配置的采樣速率（最高100kHz）和均值/抽取選項支持更精確地評估細微的振動剖面變化。
ADIS16227 iSensor 是一款三軸數字振動監控器，集業界領先的 iMEMS 傳感器、數據轉換、傳感器處理技術與便捷的數據捕獲和串行外設接口(SPI)于一體。通過 SPI 和數據緩沖結構可以訪問寬帶寬傳感器數據。22kHz 傳感器諧振和100kSPS 采樣速率提供頻率響應，適合寬帶寬振動監控應用。ADIS16227采樣、處理 x、y 和 z 軸加速度數據，并將其連同時間戳存儲到 FFT（快速傅里葉變換）緩沖器和 FFT 記錄（如選擇）中。可編程數字濾波器提供低通配置選項；在數據捕獲事件中，內部時鐘驅動數據采樣系統，無需外部時鐘源。數據捕獲功能具有三種不同的模式，可滿足眾多不同應用的需要。
ADIS16227還提供集成的數字溫度傳感器和數字電源測量功能，并具有數字自測特性，有助于它在目標應用中可靠地執行嵌入式操作。
