大聯大友尚集團推出基于onsemi和NOVATEK的4K 60幀高清圖像檢測方案
2024-05-21 14:44:23 EETOP2024年5月21日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于安森美AR2020圖像傳感器和聯詠科技（NOVATEK）Natek平臺的4K 60幀高清圖像檢測方案。

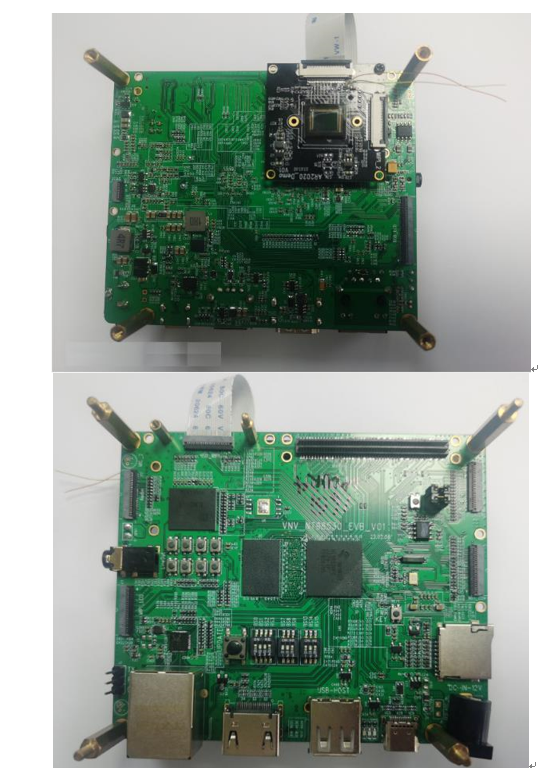

圖示1-大聯大友尚基于onsemi和NOVATEK的4K 60幀高清圖像檢測方案的展示板圖
隨著工業4.0的浪潮席卷全球，智能工廠已經成為制造業轉型升級的重要標志。在這場智能化革命中，高性能的攝像頭扮演著舉足輕重的角色。無論是在自動化裝配線的精確定位，還是在質量檢測中對細微缺陷的識別，或是在物流管理中對產品流轉的追蹤，具備高幀率、高清晰度的圖像檢測都是保障工業自動化設備高效作業的關鍵。針對這一趨勢，大聯大友尚基于onsemi AR2020圖像傳感器和NOVATEK Natek平臺推出了4K 60幀高清圖像檢測方案。

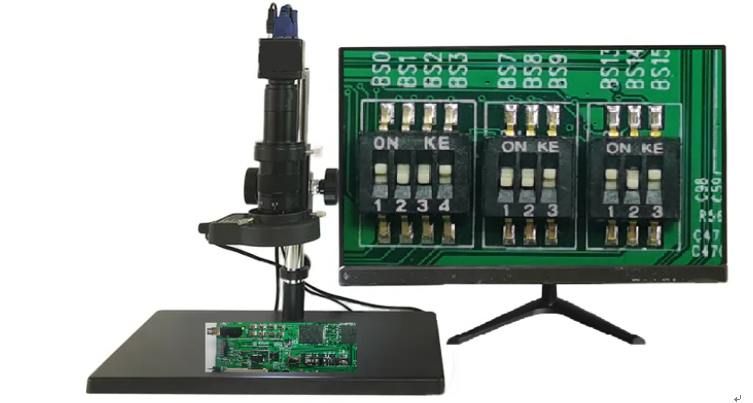

圖示2-大聯大友尚基于onsemi和NOVATEK的4K 60幀高清圖像檢測方案的場景應用圖
AR2020是安森美旗下的一款1/1.8英寸背照式（BSI）疊加CMOS數字圖像傳感器，具有5120×3840有源像素陣列。這種先進的傳感器可在線性或增強動態范圍（eDR）模式下捕捉圖像，并采用滾動快門方式讀出。AR2020的結構設計旨在以極低的功耗提供高質量的性能。它由onsemi的1.4μm BSI像素提供支持，在微光和近紅外波長下性能卓越。此外，AR2020在邊緣的數據捕獲能力強大，可通過多個選項進行編程，且以極低功耗提供最佳帶寬。

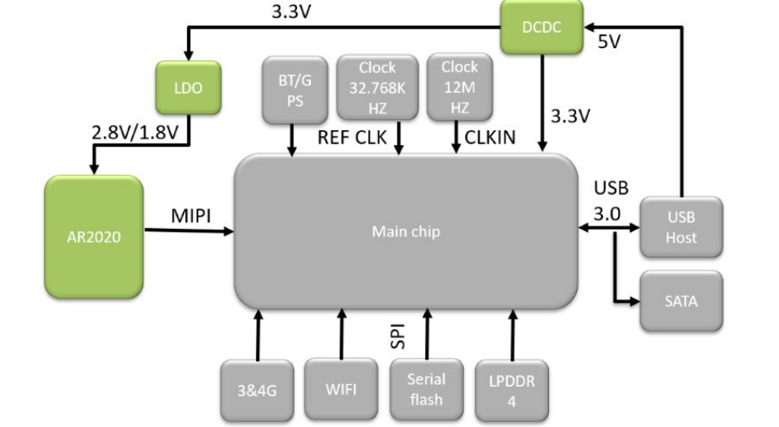

圖示3-大聯大友尚基于onsemi和NOVATEK的4K 60幀高清圖像檢測方案的方塊圖
Natek平臺搭配AR2020的設計，使得方案可通過USB 3.0接口輸出高達2000萬像素的全分辨率圖像。同時，還支持HDMI輸出，可提供4KP60的高清畫面。不僅如此，該平臺也可依照客戶要求提供千兆網口或WiFi的視頻推流，適用于需要高像素、高幀率的工業顯微鏡以及戶外攝影產品應用。
核心技術優勢：
? 20MP CMOS傳感器與先進的1.4μm像素堆疊BSI技術；
? 850nm和940nm波長的近紅外響應增強；
? 支持線路交錯T1/T2讀出，使能HDR處理ISP芯片增強動態范圍(eDR)；
? 子采樣模式：skipping,Binning,Summing；
? 拜耳RGB，單色或4×4 RGB - IR濾波器陣列在傳感器縮放，支持單聲道和拜耳RGB版本；
? 超低功耗模式；
? 運動喚醒（WOM）/運動檢測；
? 數據接口：MIPI D?PHY?2×4 Lanes；
? I2C快速模式+串行接口(I2C)；
? 多種觸發模式，用于多傳感器同步；
? 電子卷簾門（ERS）和全局復位釋放（GRR）模式支持；
? 1952字節一次性可編程內存（OTPM），用于存儲陰影校正系數和模塊信息；
? 可編程控制：增益，水平和垂直下料；
? 幀大小/速率，曝光，左-右和上-下圖像反轉，窗口大小；
? 芯片上溫度傳感器；
? 低暗電流；
? MIPI接口支持Bit - depth壓縮：10?8選擇“Enable Lower Bandwidth Receivers for Full Frame Rate”應用程序；
? 芯片上鏡頭陰影校正RGB拜耳和單聲道。
方案規格：
? 方案平臺支持多路CMOS傳感器同時輸入，支持高達48M以上CMOS傳感器全尺寸輸出；
? 四核Arm Cortex A53 CPU；
? NEON和FPU加速；
? 32KB指令緩存，32KB數據緩存；
? CEVA Senspro DSP*2；
? HDMI 2.0；
? USB 3.0；
? 100/1000M；
? 64MB SPI或Flash/2GB LPDDR；
? 支持5C12D mipi輸入，支持2C4D(1.5g)mipi/Sub_lvds/HiSPi輸入(4k*2)；
? 支持mipi dsi 4LANE；
? 支持RGB888/16bit RGB輸出；
? 支持H.264/AVC編解碼器BP/MP/HP、Level 5.2；
? 支持H.265/hevc編解碼器MP、Level 5.1；
? 支持HDR傳感器壓縮輸出；
? 支持高達8MP75或640M像素/秒。
