大聯大友尚集團推出基于onsemi產品的360W高效電源方案
2022-10-24 08:35:34 EETOP2022年10月20日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于安森美新一代NCP1618、NCP13994和NCP4318芯片的360W高效電源方案。

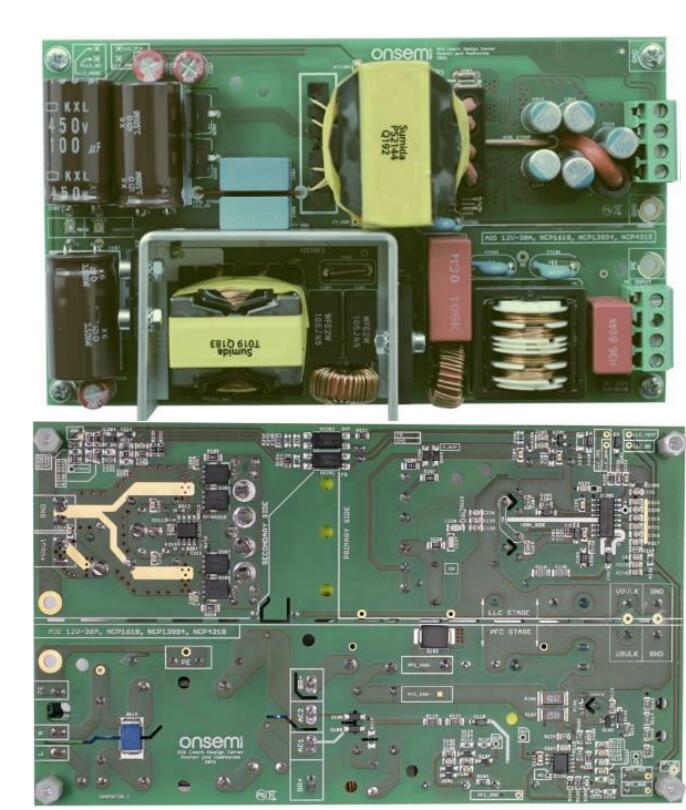

圖示1-大聯大友尚基于onsemi產品的360W高效電源方案的展示板圖
近幾年電腦市場開啟了CPU“核戰”時代，各大廠商與消費者對于多核性能的狂熱追求，使電腦的CPU正在向多核方向發展。伴隨著這一趨勢，電腦的功耗一路攀升，這也在一定程度上促進了電腦電源的創新發展。從功率到效率，從體積到功能，隨著電腦CPU的提升，電源的性能也在不斷突破。針對電源的創新需求，大聯大友尚基于onsemi產品推出了360W高效電源方案，專為電腦或相似類型供電而設計。
本方案采用的NCP1618、NCP13994和NCP4318均為onsemi旗下新一代高性能產品。NCP1618是一款創新的多模功率因數控制器。該控制器可根據不同的負載條件自動更改工作模式。在輕載條件下，NCP1618工作在DCM模式；中輕載條件下，NCP1618工作在頻率鉗位臨界導通模式(FCCrM)；滿載條件下，NCP1618工作在CCM模式，從而保障產品在任何條件下都可提供高效能且穩定的功因校正電路。
NCP13994是一款用于半橋諧振轉換器的高性能電流模式LLC控制器。該控制器可實現700V柵極驅動器，簡化電路布局。在需要PFC前級的應用中，NCP13994具有可用于驅動PFC的輸出控制器。此功能與靜音跳頻模式技術相結合，進一步提高了整個應用的輕負載效率。并且雙控制器的設計提供了一套保護功能，可使安全電源在任何應用中均能采用供電操作。此外，其內置的高壓輸入功能簡化了控制器在所有應用中的啟動電路設計。
NCP4318是一款先進的同步整流（SR）控制器，具有最少的外部元件。其內置兩個柵極驅動器，用于驅動SR MOSFET整流次級變壓器繞組的輸出。兩個柵極驅動器均具有漏極和源極檢測引腳，可彼此獨立操作。并且器件所具備的先進自適應死區時間控制可補償寄生電感兩端的電壓，以最大限度地降低體二極管導通并提高系統效率。另外，NCP4318具備的關斷控制算法允許穩定的SR操作整個負載范圍。
憑借先進的技術與出色的器件，本方案在230VAC輸入下的平均效率可達95%。除了電腦電源外，方案也可幫助如大功率計算機適配器、電視電源、LED照明電源、工業電源等產品提供幫助。
核心技術優勢：
? 寬輸入電壓范圍；
? 具有多模操作的PFC控制器；
? 高效率/低空載功率消費；
? 無輔助SMPS，快速啟動；
? 接近PF=100%的功率因數；
? 低電源和過載保護；
? 熱保護；
? 在任何條件下均具有穩定的輸出；
? 出色的負載和線路瞬態回應；
? 所有磁性元件均可作為標準件提供；
? 外形小巧；
? 極低的空載消耗。
方案規格：
? 輸入電壓：90V~265VAC；
? 輸出電壓：12Vdc/30A；
? 輸出功率：360W；
? 輸出紋波：<150mV at Full load；
? 操作溫度：0 to 40 degree C；
? 拓撲：PFC+LLC+SR；
? PCB尺寸：163mm x 96mm x 36 mm；
待機功耗：<100mW。
