東芝推出新款數字隔離器，助力工業應用實現穩定的高速隔離數據傳輸

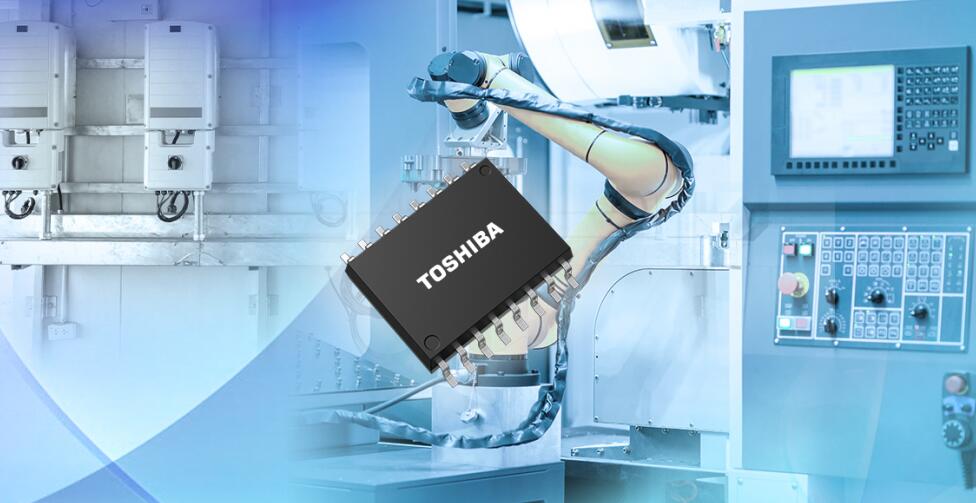

2023-05-10 08:02:11 EETOP東芝電子元件及存儲裝置株式會社（“東芝”）宣布推出新款高速四通道數字隔離器“DCL54xx01”系列，該系列具有100kV/μs（最小值）的高共模瞬態抑制（CMTI）和150Mbps的高速數據速率。該系列六款產品于今日開始支持批量出貨。
想要確保工廠自動化設備的安全性和可靠性，需要隔離器件來確保絕緣并防止噪聲傳播。東芝提供了數字隔離器解決方案，以滿足工業應用在更高速度、多通道信號通信以及高CMTI方面的要求。
新產品采用東芝專有的磁耦合式絕緣傳輸方法，可提供100kV/μs（最小值）的高CMTI[1]。這不僅實現了隔離信號通信中輸入／輸出間電氣噪聲的高容限，而且也有助于穩定的控制信號傳輸和設備運行。該數字隔離器具有0.8ns（典型值）的低脈寬失真[2]和150Mbps（最大值）的高速數據速率，適用于多通道高速通信應用，如用于SPI通信的I/O接口。
50年來，東芝一直為其客戶提供光耦——一種通過光耦合來確保絕緣性能的隔離器件。展望未來，除了光耦之外，東芝還將擴大自身的高速四通道數字隔離器產品線，增加通道和封裝的數量，并提供高質量的絕緣器件，從而為工業設備控制所需的可靠、實時數據傳輸提供支持。
? 應用
- 工業自動化系統（I/O接口、可編程邏輯控制器等）
- 電機控制
- 變頻器
? 特性
- 高共模瞬態抑制：CMTI＝100kV/μs（最小值）
- 高速數據速率：tbps＝150Mbps（最大值）
- 低脈寬失真：PWD＝0.8ns（典型值）（VDD1＝VDD2＝5V）
- 四通道：正向四通道和反向零通道
正向三通道和反向一通道
? 主要規格
器件型號 | DCL541L/H01[3] | DCL542L/H01[3] | DCL520C/D00[3] | DCL521C/D00 [3] | ||
通道數 （正向:反向） | 4 （3:1） | 4 （2:2） | 2 （2:0） | 2 （1:1） | ||
默認輸出邏輯 | 低／高 | 低／高 | 低／高 | 低／高 | ||
啟用控制 | 輸出 啟用 | 輸出 啟用 | 無 | 無 | ||
封裝 | SOIC16-W | SOIC8 | ||||
絕對最大額定值 | 工作溫度Topr（℃） | -40至110 | -40至125 | |||
存儲溫度Tstg（℃） | -65至150 | -65至150 | ||||
最大承受隔離電壓（1分鐘） BVS最小值（Vrms） | Ta＝25℃ | 5000 | 3000 | |||
建議工作條件 | 供電電壓 VDD1、VDD2（V） | 2.25至5.5 | 2.25至5.5 | |||
電氣特性 | 共模 瞬態抑制 CMTI最小值（kV/μs） | 100 | 100 | |||
數據速率 tbps最大值（Mbps） | 150 | 150 | ||||
脈寬失真 PWD典型值 | VDD1＝VDD2 ＝5V， Ta＝25℃ | 0.8 | 0.8 | |||
傳輸延遲時間 tPHL、tPLH典型值 | 10.9 | 10.9 | ||||
注：
[1] 測試條件：VI＝VDD或0V，VCM＝1500V，Ta＝25℃
[2] 測試條件：VDD1＝VDD2＝5V，Ta＝25℃
[3] 開發中（截至2023年5月）
