Avnet福利售價975美元的Xilinx Kintex UltraScale KU040 FPGA開發套件

2016-04-13 22:06:22 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

Xilinx推出的UltraScale架構是業界首款ASIC級All Programmable架構，它具有無與倫比的高集成度，高容量和ASIC級系統性能，可以滿足最嚴苛應用的要求。UltraScale架構經過精調可提供大規模布線能力并且與Vivado設計工具進行了協同優化，因此該架構的利用率達到了空前的高水平（超過90%），而且不會降低性能。

作為一個工程師或者團隊的技術主管，你想使用Xilinx最先進的FPGA作為你們系統設計的平臺，不妨試一試Avnet最新推出的這塊開發套件，它采用Xilinx 20nm Kintex UltraScale XCKU040 FPGA 芯片，這款芯片是Kintex UltraScale系列中尺寸最小的，只有27x27mm，管腳顆粒間距1mm，系統邏輯資源530K（LE）,DSP Slice 有1920個，Block RAM共21.1Mb，16.3Gb/s收發器共20個，封裝I/O管腳520 Pins

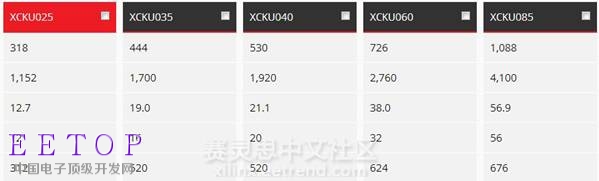

圖1 Xilinx Kintex UltraScale系列個型號資源對比

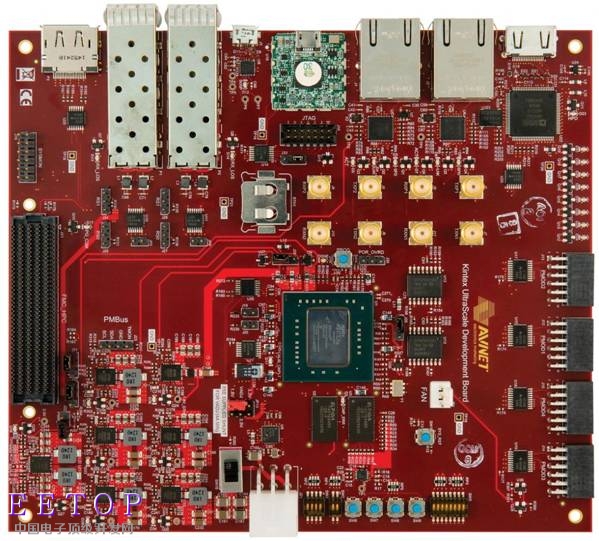

圖2 Xilinx Kintex UltraScale KU040 FPGA開發套件

圖2 Xilinx Kintex UltraScale KU040 FPGA開發套件

這塊板卡的功能特性如下：

· 1GB DDR4 SDRAM（x32@1600Mbps）

· 32MB 配置QSPI Flash（4通道單塊QSPI）

· 32MB用戶代碼或數據QSPI Flash（4通道單塊QSPI）

· 2個10/100/1000以太網接口（RGMII）

· USB轉UART接口

· FMC接口（電壓可配置為1.8V,2.5V，3.3V）

· 2個SFP+光纖接口（數據傳輸速率最高可達12.5Gbps）

· 2個GTH SMA收發器結構（數據傳輸速率最高可達12.5Gbps）

· LVDS差分信號接口

· 4個12 pin PMOD接口

· HDMI高清接口

· 8個用戶LED指示燈

· 5個用戶按鍵開關

· 8個用戶DIP開關

· 可編程的LVDS差分信號傳輸時鐘源（GTH參考時鐘）

· 250MHZ LVDS晶振（系統時鐘）

· JTAG編程接口

· SYSMON系統監測接口

· Digilent USB轉JTAG模塊（JTAG-SMT2）

當然除了以上這些豐富的硬件配置，此套件好包括網線和USB線纜，12V電源，同時Avnet還會提供綁定此器件的Xilinx Vivado HLx開發軟件的License，用戶可以使用Vivado HLS高層次綜合工具，使用C或者C++語言進行系統開發工作。

這款開發套件售價僅為975美元，這個價格與當前這款核心FPGA 芯片的價格差不多，不僅提供了硬件平臺還提供了軟件開發使用許可證，用戶拿到這款開發套件后就可以直接進行自己的系統原型開發，使用它用戶省去了繁瑣了硬件平臺設計與調試，降低了研發成本的同時也加快了系統研發的進度。
