2024年10月24日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于意法半導體（ST）STM32G474RET3 MCU、STPSC40H12C SiC肖特基二極管、SCT018W65G3-4AG SiC MOSFET和STGAP2SICS電流隔離驅動器IC的30kW Vienna PFC整流器參考設計方案（STDES-30KWVRECT）。

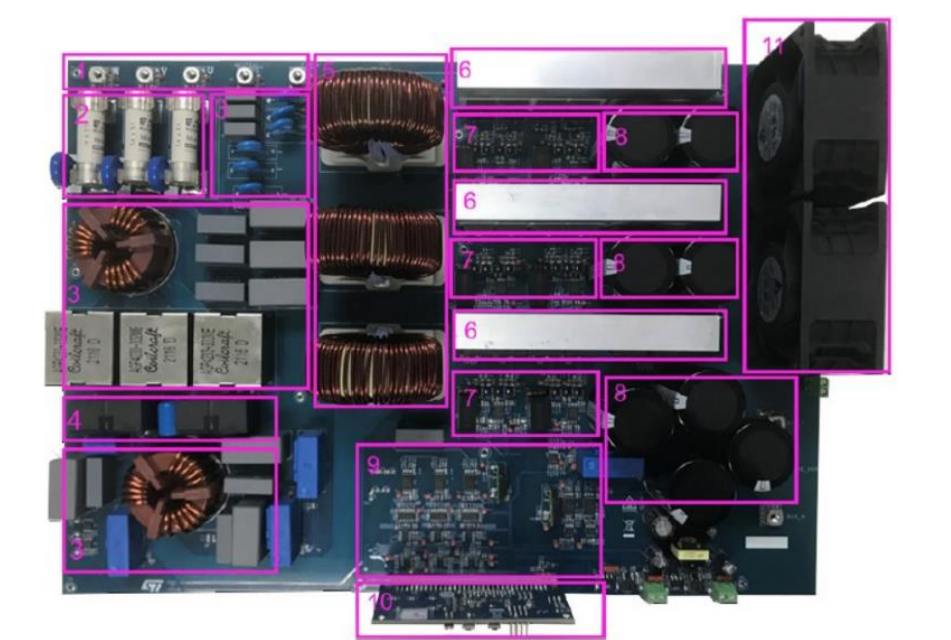

圖示1-大聯大友尚基于ST產品的30kW Vienna PFC整流器參考設計方案的展示板圖

當前，雖然電動汽車市場呈現出迅速增長的態勢，但充電技術依舊是用戶關注的痛點。為提升用戶的充電體驗，各大汽車制造商紛紛投入研發資源，以推出更快速、更高效的充電技術。在此背景下，大聯大友尚基于ST STM32G474RET3 MCU、STPSC40H12C SiC肖特基二極管、SCT018W65G3-4AG SiC MOSFET和STGAP2SICS電流隔離驅動器IC推出30kW Vienna PFC整流器參考設計（STDES-30KWVRECT）方案，實現了低總諧波失真（滿負載時，THD低于5%）和高功率系數（滿負載時高于0.99），可以為廠商帶來更高的能效和可靠性。

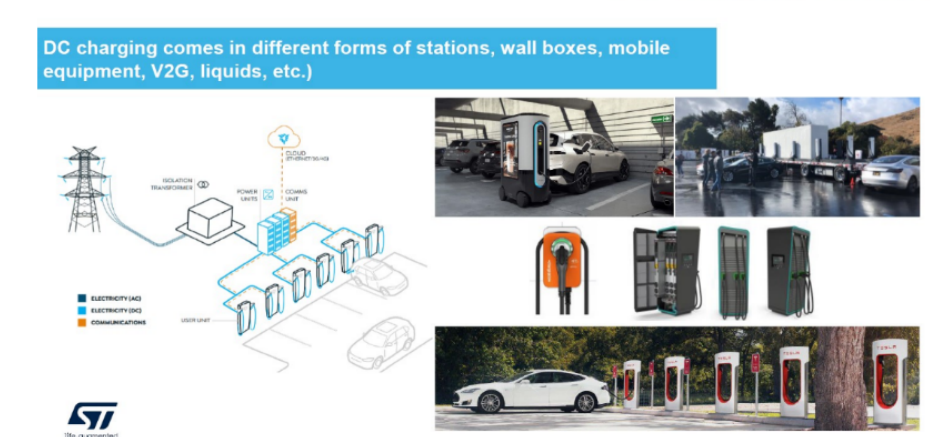

圖示2-大聯大友尚基于ST產品的30kW Vienna PFC整流器參考設計方案的場景應用圖

STDES-30KWVRECT為基于三電平Vienna拓?fù)涞拇蠊β嗜嘤性辞岸耍ˋFE）整流器應用，引入了完整的數字電源解決方案。

在直流快充電源中，Vienna整流器用作三相升壓轉換，可將交流輸入電壓升高至800VDC輸出，同時在所有三相上施加與輸入電壓同相的正弦輸入電流。在設計時，每相由一個升壓電感、一對整流器（STPSC40H12C SiC肖特基二極管）和一組串聯MOSFET組成，每個位置使用兩個并聯的SCT018W65G3-4AG SiC MOSFET。

此外，方案的驅動電路采用STGAP2SICS電流隔離驅動器IC，能夠提供4A驅動電流能力和高達100V/ns的共模瞬態抗擾度（CMTI）。在控制層面，方案采用STM32G474RET3 MCU，能夠控制PFC、THD、電壓調節、輸入過流保（OCP）、過壓保護（OVP）、軟啟動和浪涌電流，確保整個充電過程的安全性。

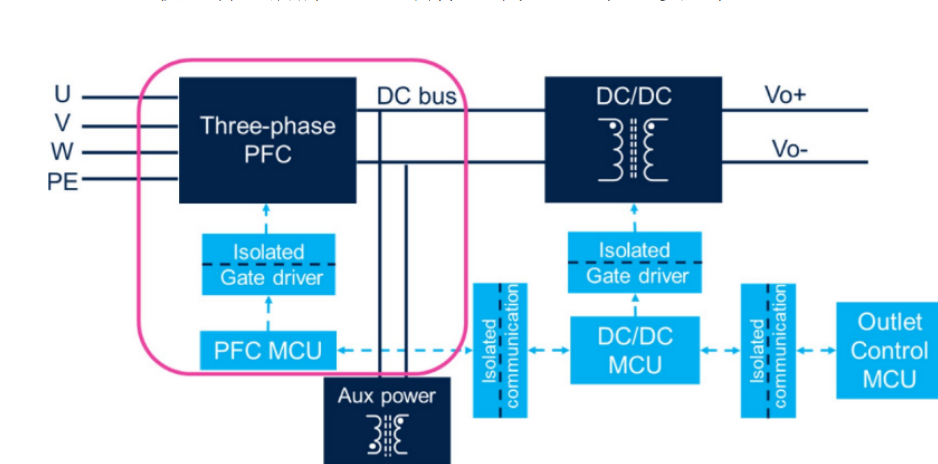

圖示3-大聯大友尚基于ST產品的30kW Vienna PFC整流器參考設計方案的方塊圖

不僅如此，方案配有支持板載STM32G4的固件——STSW-30KWVRECT，并提供原理圖和BOM清單，用戶可從中獲取軟啟動程序或控制算法等軟件功能，從而快速完成設計開發工作，將充電模塊更快地推向市場。
