大聯大友尚集團推出基于onsemi產品的65W PD電源適配器方案
2021-12-27 10:20:14
大聯大友尚集團
點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元
2021年12月23日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于安森美（onsemi）NCP1345控制器、NCP4307同步整流控制器和FUSB15101 PD協議控制器的65W PD電源適配器方案。
圖示1-大聯大友尚基于onsemi產品的65W PD電源適配器方案的展示板圖
如今，以手機、平板、筆記本電腦為首的電子設備已成為日常生活的必需品，這使得人們對于大功率PD電源適配器的需求度節節攀升。并且在電子產品“功能多樣化，交互簡單化”的發展趨勢下，USB Type-C適配器憑借著接口可正反插、傳輸高速數據和音頻視頻信號，兼容PD協議等優勢成為了各大廠商的理想選擇。由大聯大友尚基于onsemi NCP1345控制器、NCP4307同步整流控制器和FUSB15101 PD協議控制器的65W PD電源適配器方案，可完美匹配行業需求。

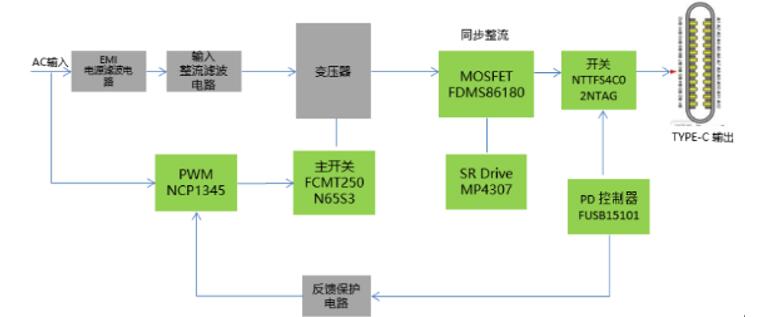

圖示2-大聯大友尚基于onsemi產品的65W PD電源適配器方案的方塊圖
NCP1345是一款高度集成的準共振Flyback控制器，其采用雙VCC架構，允許直接連接到輔助繞組，以簡化VCC管理器件數量并增加性能。在性能方面，該器件內置了Brown out/in檢測、過壓保護、過溫保護以及AC線電壓移除檢測等功能，可確保電源的安全耐用性。此外，為了保持恒壓輸出，NCP1345設計了基于一次側的輸出限制電路，因此無論輸出電壓或輸出功率在任何情況時，都能保持恒定輸出電流限制。

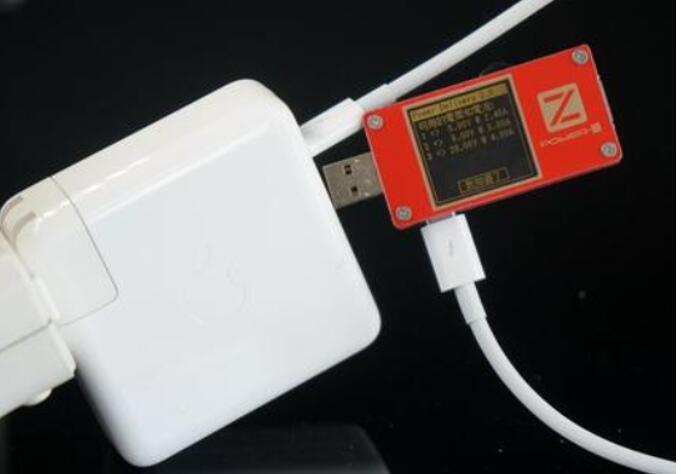

圖示2-大聯大友尚基于onsemi產品的65W PD電源適配器方案的場景應用圖
另外，此方案在PD控制器方面采用了onsemi FUSB15101，在同步整流模塊中，搭配新一代同步整流IC NCP4307，得益于這些先進的器件，使得方案具有出色的性能和可靠性，能夠支持PD3.0/PPS/BC1.2等協議，且無需補充額外的元器件，就可以完成同步整流功能，非常適用于智能手機，平板電腦等產品。
核心技術優勢：
- QR反激拓撲；
- 內部集成X2電容放電；
- 寬VCC電壓范圍8V~38V；
- 36.5V VCC OVP保護；
- 繞組短路異常電流故障檢測；
- 更低的空載損耗；
- 雙−引腳VCC PIN結構允許直接連接到輔助繞組，以簡化VCC線路，減少零件數量；
- 閉鎖或自動−恢復過載保護；
- 固定/可調最大頻率鉗位。
方案規格：
- 支持PD輸出（5V / 3A，9V / 3A, 12V / 3A, 15V / 3A，20V / 3.25A）；
- 通用AC輸出范圍（90 - 264Vac）；
- 輸出電壓范圍3.3V-21V；
- 最大輸出功率：65W；
- 平均效率92%（115Vac&230Vac）；
- 滿載效率大于93%（115Vac&230Vac / 20V 3.25A）；
- 低待機（5V & 230Vac）功耗小于75mW；
- 高功率密度（1.15W/cm3）；
- 板尺寸：46mm x 46mm x 19mm。
