2022年10月18日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于達爾科技（Diodes）AP33772芯片的無線電動工具USB PD接收方案。

隨著電動工具市場逐漸擴大，電動工具無繩化、輕便化的發展趨勢明顯，越來越多的電動工具將鋰電池代替有繩充電作為其動力源。在這種形勢下，電動工具需要配備一款通用的充電接口來滿足隨時隨地的充電需求。對此，大聯大友尚基于Diodes AP33772芯片推出了無線電動工具USB PD接收方案，該方案可兼容市場上98%的快速充電器，給客戶提供真正便捷的快充體驗。

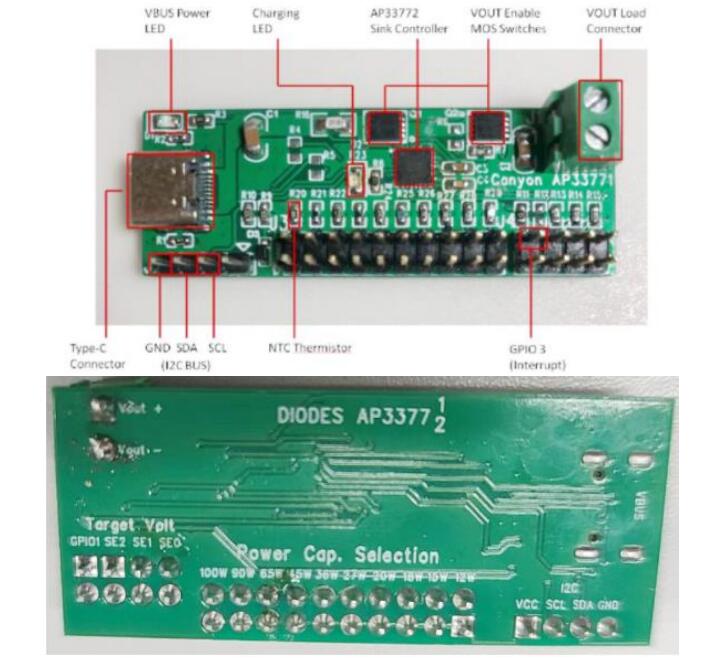

本方案采用的AP33772是一款高性價比USB PD3.0 PPS解碼器，采用QFN4040-24小型封裝，兼容市場多種通用USB PD協議，能夠廣泛應用于Type C～Type C電纜及Type A～Type C電纜的設備上。并且方案可通過USB-C協調，從而可根據不同客戶的要求及電池電壓來實現私人訂制規格，支持3.3V～20V PPS電壓范圍。

針對電壓和功率需求，本方案采用簡易的接腳設定，以增加使用的便利性，其可通過內置的應用自動連接USB PD3.0兼容充電器進行PD3.0協調，以獲得所需功率等級。除此之外，方案中也可設置一個LED信號燈（由一個GPIO驅動）來清楚顯示電池的充電狀態及可能出現的故障情況。

核心技術優勢：

? 支持USB PD Rev3.0 V1.2協議；

? 支持PPS規范（20mV/Step，50mA/Step）；

? 內置I2C及GPIO寄存器及通信；

? 支持N-MOS驅動 VBUS開關；

? 支持dead-battery模式；

? 高范圍工作電壓：3.3～24V；

? 具有各種OTP，OCP，OVP保護。

方案規格：

? 訂制規格：5V/3A，9V/1.5A的輸入功率；

? 充電指示燈；

? 過壓充電保護；

? 過流充電保護；

? 欠壓放電保護；

? 過載保護及短路保護。
