大聯大詮鼎集團推出基于聯詠科技、思特威和TDK產品的電子防抖（EIS）攝像頭方案
2024-09-13 08:35:09 EETOP2024年9月12日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下詮鼎推出基于聯詠科技（NOVATEK）NT98530芯片、思特威（SmartSens）SC850SL圖像傳感器和TDK ICM-42607 IMU（慣性傳感模塊）的電子防抖（EIS）攝像頭方案。

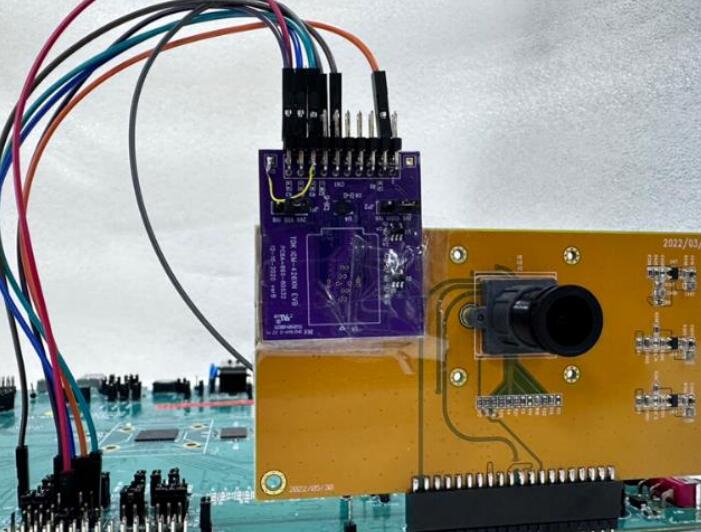

圖示1-大聯大詮鼎基于聯詠科技、思特威和TDK產品的電子防抖（EIS）攝像頭方案的展示板圖
如今，影像技術的革新正以前所未有的速度推動著各行各業的發展，尤其是在消費電子、智能安防、自動駕駛及遠程醫療等領域，高清、穩定且低延遲的視像捕捉能力正在成為構建智慧生活不可或缺的關鍵技術。為滿足這一市場需求，大聯大詮鼎基于聯詠科技NT98530芯片、思特威SC850SL圖像傳感器和TDK ICM-42607 IMU（慣性傳感模塊）推出電子防抖（EIS）攝像頭方案。
EIS（Electric Image Stabilization）電子防抖技術是一種利用慣性傳感模塊IMU來獲取相機姿態變化，再通過對原始圖像做局部裁切和變形后，抵銷因相機震動造成的畫面晃動，從而使輸出圖像呈現穩定狀態的功能。
NT98530是聯詠科技旗下的一款高度集成SoC，支持高達640M像素/秒的處理速率，可實現超過800萬像素/60FPS邊緣計算性能。在SoC內部集成CEVA SensPro2新一代DSP，配合其全面優化SDK，能確保SoC具有充分的性能來支持復雜的計算機視覺算法和神經網絡推理。此外，該SoC集成了ARM Quad Cortex A53 CPU內核、新一代ISP、H.265/H.264視頻壓縮編碼器、高性能硬件DLA模塊、圖形引擎、雙顯示控制器、以太網GMAC、USB3.0和USB 2.0主機/設備、音頻編解碼器、RTC和SD/SDIO 3.0，可以為邊緣計算IP攝像機解決方案提供高性價比。
SC850SL是思特威旗下首款Stack的Rolling Shutter產品，采用Stack BSI+RS架構設計大幅提升產品的靈敏度與暗光成像性能，并且搭載思特威第二代近紅外感度NIR+技術，使QE（量子效率）顯著提升。
在IMU的選型上，方案采用TDK ICM-42607芯片，其結合3軸陀螺儀和3軸加速度計，具有高達2.25KB的FIFO，可降低串列匯流排界面上的流量并允許系統處理器突發讀取傳感器數據，然后進入低功耗模式。
在進行電路設計時，TDK ICM-42607擺放位置需與Sensor IC三軸角度互相平行或垂直。NT98530可通過SPI界面連接TDK ICM-42607提供EIS功能，并進行相關設定控制與數據傳輸。得益于這些器件的出色性能，本方案能夠為多種攝像頭應用提供更加穩定、清晰的圖像性能。
核心技術優勢：
? 提供相關API給予客戶使用和調教EIS；
? 使用聯詠科技提供的工具即可對Gyro進行校正；
? 可使用自訂義Gyro數據。
方案規格：
? 芯片核心是Qual Cortex-A53；
? AI運算力是2T；
? 電源輸入是12V/2A；
? 系統OS使用Linux；
? 結合圖像和語音編解碼器；
? 使用SPI界面連接Gyro，進行相關控制和數據傳輸。
