大聯大詮鼎集團推出基于Richtek產品的MagSafe無線充電方案
2021-10-22 09:37:16
大聯大詮鼎集團
點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元
2021年10月21日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下詮鼎推出基于立锜科技（Richtek）RT3182CGQW和RT1716WSC芯片的MagSafe無線充電方案。
近年來，無線充電器在手機產品中被廣泛應用。在iPhone 8發布后，就有大量機型導入Qi無線充電方案，但因?yàn)闊o線充電器與手機定位問題導致充電效率降低而且容易讓手機發燙。因此，在2020年推出了“MagSafe”無線充電技術，其功能主要利用磁鐵定位讓充電效率能夠固定保持在最理想狀態。大聯大詮鼎基于Richtek RT3182CGQW和RT1716WSC芯片推出的MagSafe無線充電方案，可顯著提升無線充電能力，讓手機充電更高效。

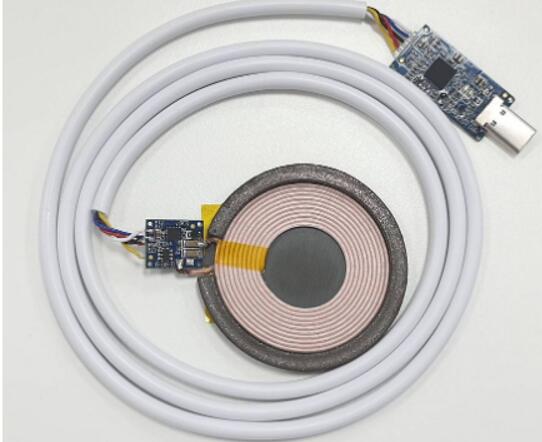

圖示2-大聯大詮鼎基于Richtek產品的MagSafe無線充電方案的實體圖
立锜科技是一家模擬IC設計公司，自成立以來，立锜便專注于整合技術能力、堅持質量和積極的客戶服務，旗下產品被廣泛應用于電腦、消費性終端產品、網絡通訊裝置、大尺寸面板顯示器等領域。本方案中的RT3182CGQW 是Richtek針對無線電源發送端應用推出的集成度高、擴展性好的解決方案，其設計主要針對主流的無線電源標準WPC，可根據WPC的規范被配置為不同類型的發送器產品。
而RT1716WSC是符合最新USB-C型接口和PD標準的USB-C型接口控制器，內部包含完整的C型接口收發器和Rp及Rd電阻，可完成USB-C型接口的連接和方向檢測。它所集成的USB BMC電力輸送協議物理層可容許最高100W的電力傳輸和角色交換，其中的PD部分可全面支持符合USB-C型接口規范的替代接口。

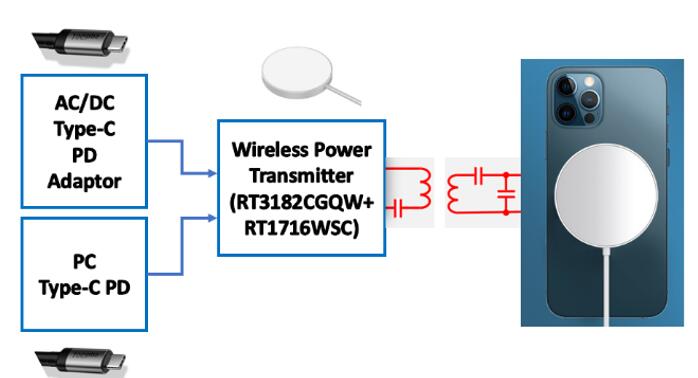

圖示3-大聯大詮鼎基于Richtek產品的MagSafe無線充電方案的方塊圖
本方案將RT3182CGQW & RT1716WSC高度整合，采用Wireless+TCPC+TCPM結合BPP/APP充電模式。當MagSafe方案接上有PD功能的Type-C Adaptor時，產品會將輸入電壓改為9V，此時即可對iPhone手機進行快充模式充電。在針對iPhone12機種充電狀況實測中，本方案可實現在2小時內將電量充至90%，3小時內可完全充滿。
核心技術優勢：
- 集成TCPM Sink協議；
- 支持Q因子和諧振頻率偵測；
- 支持異物檢測FOD。
方案規格：
- 高功率，帶外部功率級，針對MP-A2/MP-A11解決方案進行了優化；
- 無需電流互感器；
- 低靜態電流增強版：
- 定制應用中的可選Ping周期；
- 低電流休眠模式選項，包括帶有喚醒I/O引腳的“關”狀態。
- 可編程熱保護；
- 支持PWM風扇速度控制；
- 通知事項：
- I2C主機應用程序接口（可選）；
- 通過Type-C電源支持RT1716的USB-PD管理（選件）；
- P2P With RT3181A/C；
- External TCPC Interface & Interrupt；
- External HV Buck control；
- No additional programming cost；
- 內部看門狗定時器；
- WQFN-48L 6 x 6mm封裝。
