大聯大友尚集團推出基于ST產品的140W USB PD3.1快充方案
2024-07-18 13:41:15 未知2024年7月18日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于意法半導體（ST）ST-ONEHP器件的140W USB PD3.1快充方案。
圖示1-大聯大友尚基于ST產品的140W USB PD3.1快充方案的展示板圖
近年來，快充行業不斷經歷創新升級，每一次技術的躍進都為充電的效率與安全性帶來革命性變革。特別是USB PD3.1快充標準的引入，更是為該行業的發展樹立了新的里程碑。該標準不僅將最大充電功率提升至240W，同時新增多組固定和可調輸出電壓檔位，可為各種電子設備提供更加靈活、高效的充電方案。在此背景下，大聯大友尚基于ST-ONEHP器件推出140W USB PD3.1快充方案。

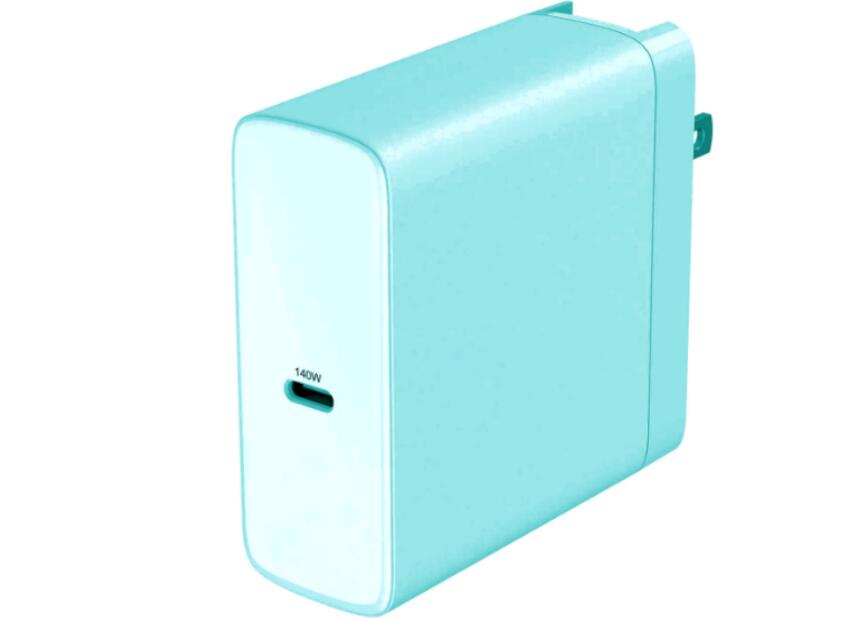

圖示2-大聯大友尚基于ST產品的140W USB PD3.1快充方案的實體圖
ST-ONEHP是ST-ONE系列數字控制器的一員，其采用新型非互補ACF控制和同步整流技術，內置USB-PD 3.1 EPR協議，是全球首款搭載ARM Cortex M0+核心的嵌入式控制器，支持離線可編程控制和同步整流功能。該器件與USB PD PHY一體封裝，采用強化電流隔離的集成單片設計，能夠高效地控制ZVS非互補有源鉗位反激式轉換器。ST-ONEHP擁有最高4kV的瞬態電壓和800V的高壓啟動能力，并集成輸入電壓檢測和過壓/欠壓檢測功能，可提升電路安全性。
在設計中，ST-ONEHP與MasterGaN結合使用，可發揮更出色的效能。MasterGaN是一款封裝為9mm×9mm的電源產品，其內置兩個GaN MOS和高壓驅動，相較于傳統Si MOS，具有優越的熱性能和開關效率等優勢。在本方案中，采用MasterGaN1產品，在有效優化PCB的電路設計和體積的同時，提升充電體驗。

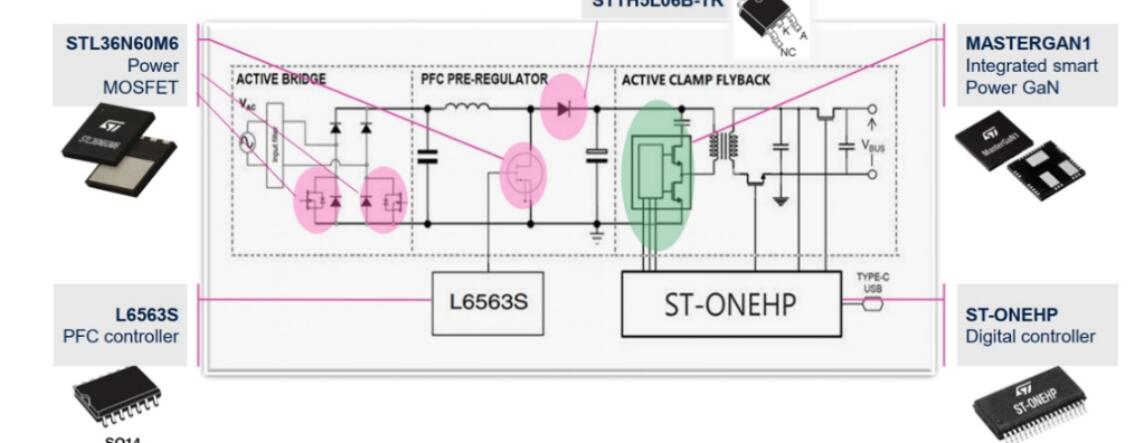

圖示3-大聯大友尚基于ST產品的140W USB PD3.1快充方案的方塊圖
除此之外，本方案還采用ST旗下高性能MOSFET STL36N60M6和PFC控制器L6563S，借助這些器件的優勢，方案能夠協助廠商快速推出穩定且具有高功率密度的快充產品，極大縮短開發周期并簡化BOM成本。
核心技術優勢：
? 較少的外圍器件，集成32位Cortex M0+內核、64kB Flash實現數字控制；
? 最大輸出功率140W、最高效率>94%；
? 高功率密度>25W/inch3；
? 內置高壓啟動、X-CAP自放電線路和負載開關功能，各種安全保護線路；
? 具有強化電流隔離的集成單片。
方案規格：
? 輸入電壓范圍：90Vac~264Vac/47Hz~63Hz；
? PCB尺寸：85mm×55mm×23.5mm，（L×W×H）；
? 輸出：SPR：5V@3.75A、9V@3.75A、15V@3.75A、20V@5A；
? EPR：28V@5A；
? AVS：15V~28V@5A with 100 mV step；
? USB PD 3.1 EPR認證。
