大聯大世平集團推出基于慧能泰產品的PD 100W雙向充放電方案
2022-11-09 08:57:23 EETOP2022年11月8日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于慧能泰（Hynetek）HUSB311 USB PD PHY芯片的100W雙向充放電方案。

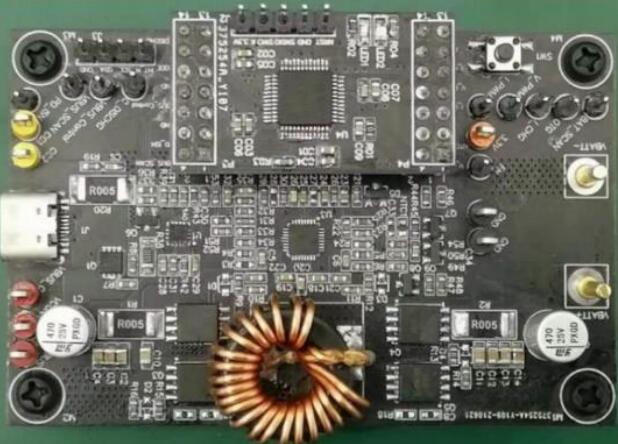

圖示1-大聯大世平基于慧能泰產品的PD 100W雙向充放電方案的展示板圖
隨著USB Type-C的面世以及多次的疊代升級，USB Type-C儼然已經成為大多數電子設備的主流接口。與此同時，在面向電源、數據、視頻等應用場景時，基于CC線的PD協議正在變得不可或缺，通過PD協議對主機和設備進行配置也成為系統的基本要求。大聯大世平基于慧能泰（Hynetek）產品的100W雙向充放電方案，該方案集成了一個USB PD DRP控制器HUSB311、一個降壓充電器PL5500以及一個MCU模塊，可實現單個USB Type-C端口100W PD的充電或放電。
該方案是USB Type-C PD DRP控制器與電池充電管理系統的結合，HUSB311配置為雙向充放電（DRP）提供支持，且各種支持的電壓電流標準均可自由定制，甚至于還可以采用PD協議的自定義指令，進行雙方設備鑒權。在身份識別成功后，發起更高電壓、更大電流的支持，提升用戶體驗。此外，無論外部接入的充電設備還是供電設備，HUSB311均可以自動檢測，自適應調整功率角色，順利完成PD協議的功率握手。
HUSB311是慧能泰（Hynetek）于2021年推出的高性能USB PD PHY芯片。Hynetek是一家專注于智慧能源控制技術的公司，主要面向智能快充和數字能源領域，提供高性能數模混合芯片產品。目前，Hynetek已完成了圍繞USB Type-C生態鏈的整體產品布局，開發并量產了多款產品。
在運行時，USB PD DRP控制器HUSB311與MCU建立一個Type-C端口管理器，也稱為TCPM。由于TCPM的存在，方案可以根據USB Type-C接入的電子產品類型，自動切換其作為主機、設備或DRP的角色。此外，HUSB311和PL5500都集成了I2C接口作為從屬設備。借由微處理器通過I2C接口的通信可以實現監測和高級配置，例如監測PD電源的容量和PDO協商。而通過PL5500的I2C接口，可以靈活地對充電參數進行編程，如輸入電流限制、輸入電壓限制、充電電流、電池充滿等。
通過此方案可以有效地給1-6個電池充電，或給筆記本電腦或手機的大容量電池組放電，通過USB PD協商，它可以通過一個USB Type-C端口實現PD 100W快速充放電功能，非常適用于電動工具、物聯網設備、移動電源和便攜式電子產品。
核心技術優勢：
HUSB311的主要特點：
? USB PD雙重角色(Dual-Role Port)；
? 支持USB PD3.1和USB TCPCI V1.1；
? Host模式、Device模式和DRP模式的插拔檢測；
? 電流能力廣播和檢測；
? 線纜類型識別；
? 支持VCONN；
? 支持死電池模式；
? 超低功耗待機模式；
? 30V VBUS引腳耐壓和CC引腳耐壓；
? 支持2個I2C通信地址；
? 支持BIST模式；
? e-fuse刻錄模式；
? 1.35mm×1.4mm WLCSP-9B和2.5mm×2.5mm QFN-14L兩種封裝模式；
? ±2kV HBM ESD。
方案規格：
? 作為Sink PD Sink功能：
? 5V-20V 電池配置1-6節；
? 充電電流最大5A；
? 充電功率最大100W。
? 作為Source PD Source功能：
? 5V/3A，9V/3A，12V/3A，15V/3A，20V/5A電池配置4-6節；
? 放電電流最大5A；
? 放電功率最大100W。
