大聯大詮鼎集團推出基于立锜科技產品的240W PD3.1快充方案
2024-04-19 07:54:39 EETOP2024年4月18日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下詮鼎推出基于立锜科技（Richtek）RT7333、RT7795、RT7220E以及RT7209芯片的240W PD3.1快充方案。

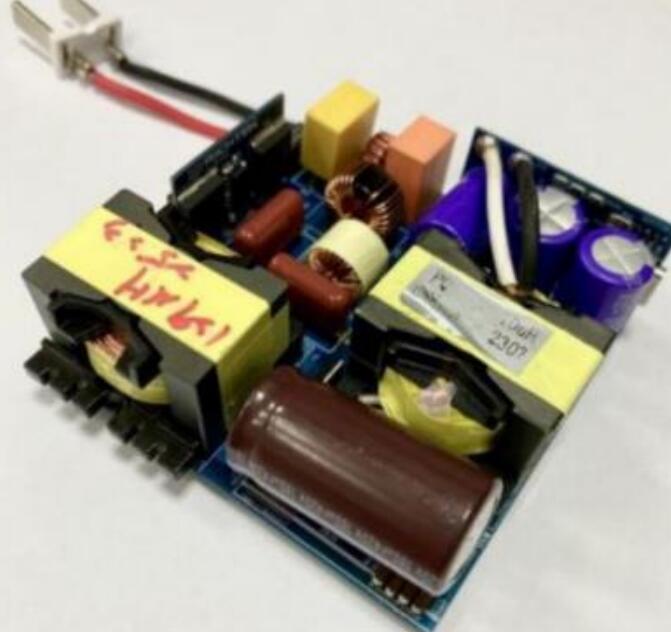

圖示1-大聯大詮鼎基于立锜科技產品的240W PD3.1快充方案的展示板圖
隨著PD3.1快充協議的發布，USB充電技術迎來了重大突破。該協議將電源的輸出電壓提升至48V、充電功率同步提升至240W。在此背景下，傳統的反激方案以及適用于20V輸出的協議芯片已無法滿足當前的市場需求。設備制造商需要更新他們的硬件設計，以支持更高電壓和功率水平。為加快制造商設計，大聯大詮鼎基于立锜科技RT7333、RT7795、RT7220E以及RT7209芯片推出240W PD3.1快充方案。
圖示2-大聯大詮鼎基于立锜科技產品的240W PD3.1快充方案的場景應用圖
本方案搭載了前級PFC升壓控制、AHB非對稱半橋驅動控制以及SR控制策略，同時配備了支持48V輸出的PD3.1協議芯片。這意味著方案可實現從100Vac-240Vac的全電壓跨界輸入適配。不僅如此，此方案還支持高達48V/5A 240W的標準功率輸出，能夠滿足市場上絕大多數支持Type-C供電的筆記本、手機等設備的電力需求。此外，方案還可支持多種私有快充協議，并內置了各種保護機制，能夠有效防止過壓、過流、過熱等潛在安全隱患，保障充電安全。

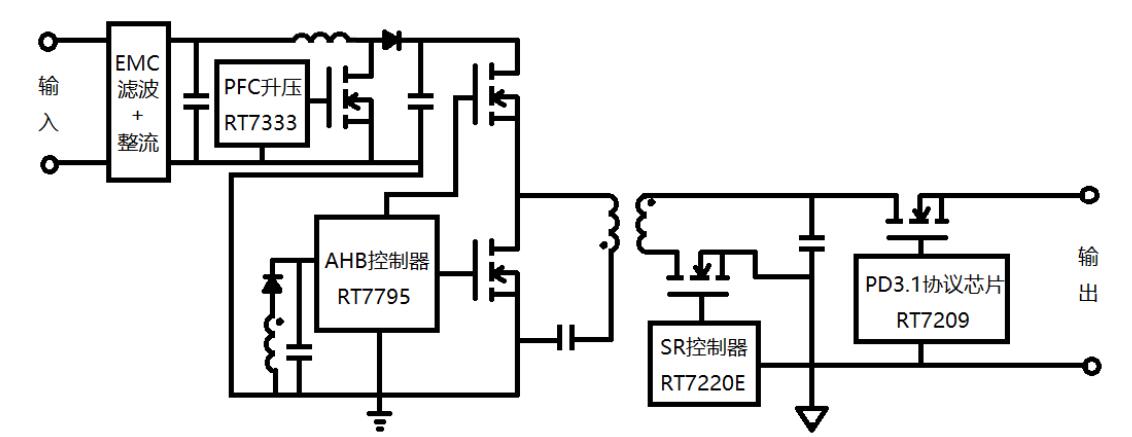

圖示3-大聯大詮鼎基于立锜科技產品的240W PD3.1快充方案的方塊圖
在技術層面，該方案采用了先進的AHB非對稱半橋控制技術，通過降低功耗、提高效率、減少發熱，實現了更快速的充電速度。同時，該方案具有極高的集成度，能夠顯著縮小充電器體積，為用戶帶來更加便捷、高效的充電體驗。
核心技術優勢：
? 方案采用PFC+AHB非對稱半橋架構；
? 兼容3V～55V輸出；
? 降低初次級應力；
? 效率比反激高，成本比LLC低；
? 支持各種主流快充協議，特別是PD3.1（48V輸出）以及UFCS；
? 內含各種保護機制，尤其是LPS；
? 高集成，低成本。
方案規格：
? 90Vac～264Vac輸入；
? 5V/3A、9V/3A、15V/3A、20V/5A、28V/5A、48V/5A輸出；
? DoE VI，6級能效；
? EMI 6dB以上余量；
? 支持PD3.1、QC4.0、UFCS等多種快充協議；
? OCP、OVP、OTP、OPP、LPS各種保護。
