大聯大品佳集團推出基于Microchip產品的汽車警示氛圍燈方案
2022-07-11 09:23:34 EETOP2022年7月7日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于微芯科技（Microchip）PIC18F47Q84芯片的汽車警示氛圍燈方案。
在近幾年的發展中，汽車氛圍燈作為一種營造車內氛圍和指示作用的照明工具，愈發受到各大車企的關注與重視。在功能方面，它不僅能夠通過個性化的設計為駕駛者帶來舒適的體驗，打破汽車同質化嚴重的問題。而且可以作為一種警示燈來提醒駕駛員在行車過程中的安全狀況，提高駕駛的安全性。順應此需求，大聯大品佳基于Microchip PIC18F47Q84芯片推出了汽車警示氛圍燈方案。

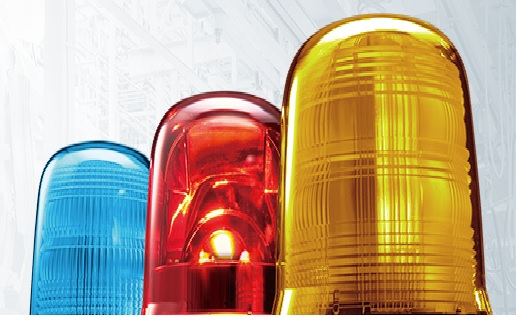

圖1-大聯大品佳基于Microchip產品的汽車警示氛圍燈方案的場景應用圖
PIC18F47Q84是Microchip旗下一款高性能芯片，其支持汽車總線CAN，LIN通信標準，可以支持CAN2.0、CAN FD、LIN Master、LIN Slave等多種通信模式。同時PIC18F47Q84支持多路PWM的多種輸出，因此，可輕松應用于RGB的燈光控制。此外，該芯片自帶電壓基準的AD可對LED線路進行實時檢測，一旦出現故障便可通過CAN LIN上報給系統。并且PIC18F47Q84還可配合LED驅動完成例如tail lighting等功能。

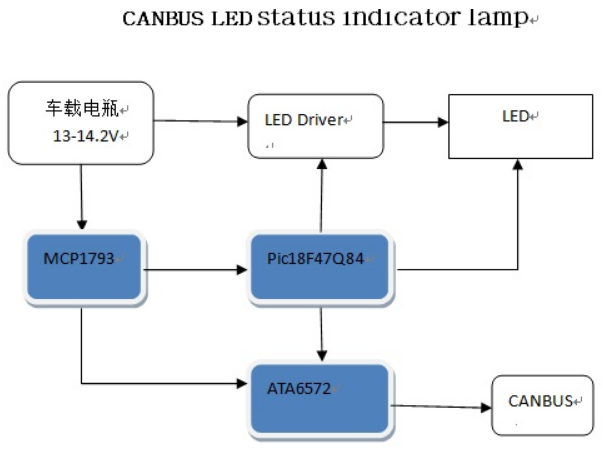

圖2-大聯大品佳基于Microchip產品的汽車警示氛圍燈方案的方塊圖
除此之外，本方案還應用了MCP1793 LDO穩壓器，該器件通過了AEC-Q100車規級認證，具有寬輸入電壓范圍，能夠適應大多數車型工作電壓。得益于這些器件，本方案可為汽車警示氛圍燈設計帶來卓越的性能，并縮短產品的研發周期，加快上市時間。
核心技術優勢：
MCP1793符合車規AEC-Q100規范；
PIC18F47Q84可以支持CAN2.0、CAN FD、LIN Master、LIN Slave等多種通信模式，自帶FRV ADC2，支持硬件運算ADC求平均值，自帶支持多種模式的PWM輸出模塊。
方案規格：
寬范圍電壓輸入6-55V，適合大多數車型供電電壓；
支持CAN2.0、CAN FD、LIN Master、LIN Slave；
支持LED故障檢測；
可以通過CAN BUS升級LED RGB數據
