東芝推出H橋驅動器IC用于低電壓（2．5V）驅動器
2016-03-30 21:58:57 未知東芝公司（東京證券交易所：6502）今天半導體＆存儲產品公司宣布推出“TC78H620FNG”的除了H橋的其陣容的[1]直流驅動IC有刷電機并在移動的電池驅動設備（攝像機和小型打印機）和家電用步進電機。大規模生產開始今天。
新產品采用使用相位信號和ENABLE信號一個四端口接口控制。現有的產品，“TC78H610FNG”與標準的接口，需要4個端口，用于步進電機的整步控制。新產品“TC78H620FNG”保證有三個端口的控制。與該組的高功能性，有這樣的情況，其中缺乏的MCU控制端口是一個問題。此產品將有助于解決該問題。
新產品是低電壓驅動器兼容（用于電機驅動：2.7V以上：2.5V以上，對于邏輯控制）以3.7V的鋰離子電池，因而適用于移動設備（攝像頭和小型打印機）開車。
主要特點
相位和啟用接口信號由三個控制端口安全步進電機的全步進驅動。
它可以控制兩個直流有刷馬達或者一個步進電機。

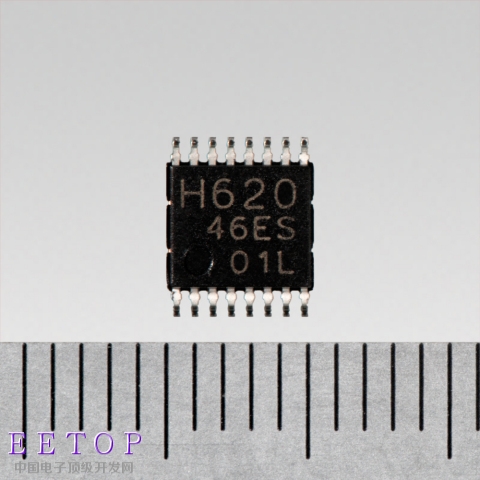

小型封裝（SSOP16）的的尺寸減小安裝面積減小了電路板的成本。
異常檢測功能（過電流檢測，熱關斷電路和欠壓鎖定電路）被合并，以提高安全性在驅動電機。
0μA的消耗電流（典型值），在待機模式下實現。
直通電流保護注冊成立。馬達可以在不考慮在開關輸出ON和OFF的死區時間來控制。
Main Specifications | ||||
| Product name | TC78H620FNG (New product) | TC78H610FNG | ||
| Power supply voltage (Operation range) | Power supply for motor drive: 2.5 to 15V | Power supply for motor drive: 2.5 to 15V Logic power supply: 2.7 to 5.5V | ||
| Output current (Absolute maximum rating) | 1.0A | 1.0A | ||
| Drive motor | *Stepping motor Full step: Controllable 3-ports *DC brushed motor It can drive two motors. | *Stepping motor Full step: Controllable 4-ports *DC brushed motor It can drive two motors. Compatible with brake mode | ||
| Output ON resistance (Sum of Upper and Lower) | 1.2Ω (typ.) | 1.2Ω (typ.) | ||
| Detection circuit | 1. Over current detection (ISD) circuit 2. Thermal shutdwon (TSD) circuit 3. Under voltage lockout (UVLO) circuit | 1. Over current detection (ISD) circuit 2. Thermal shutdwon (TSD) circuit 3. Under voltage lockout (UVLO) circuit | ||
| Package | SSOP16 | SSOP16 | ||
 | ||||
