大聯大友尚集團推出基于ST產品的數字控制3KW通信電源方案
2022-11-16 08:26:55 EETOP2022年11月15日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于意法半導體（ST）STM32G474RBT6 MCU的數字控制3KW通信電源方案。

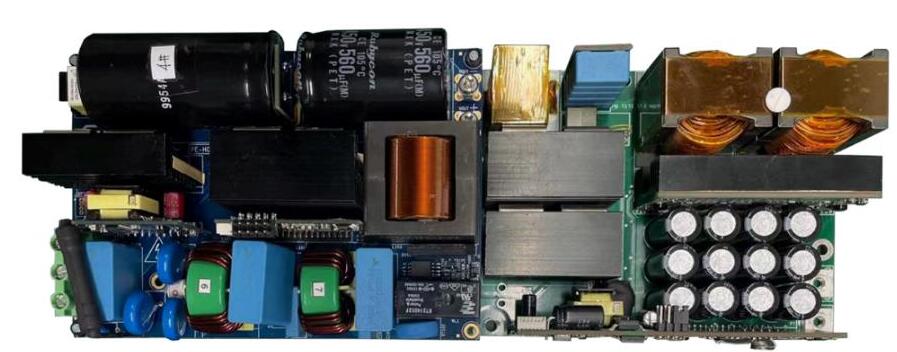

圖示1-大聯大友尚基于ST產品的數字控制3KW通信電源方案的展示板圖
5G通信技術的飛速發展推動了千百行業的數字化轉型。然而隨著5G通信的加速布局，通信系統也變得日益復雜。其中通信電源作為整個通信系統的動力組成部分，除了被要求具備穩定的運行能力，同時也需要擁有更高的電源效率。因此電信運營商在大規模升級或擴建電信系統時，往往也需要對通信電源進行迭代。針對市場上的5G通信電源需求，大聯大友尚基于ST STM32G474RBT6 MCU推出了數字控制3KW通信電源方案，該方案包括前端無橋圖騰柱PFC和后端LLC全橋架構，可以幫助開發者迅速完成高效率通信電源設計。
此電源方案由兩個功率級組成：前級是由STM32G474RBT6 MCU控制的無橋圖騰柱PFC，后級則是由另一個STM32G474RBT6 MCU控制的全橋LLC+同步整流（SR）。前級圖騰柱PFC提供功率因數校正（PFC）和諧波失真（THD）抑制，后級全橋LLC轉換器提供安全隔離和穩定的輸出電壓。并且由于采用完全數字化和專用控制算法，本方案實現了低THD失真（滿載時小于5%），以及動態負載條件下的可靠運行和高整體效率。
除此之外，方案還使用了ST最新的功率器件，包括第三代半導體SiC MOSFET、MDmesh高壓超結MOSFET、隔離MOS驅動器和VIPer系列輔助電源。通過將這些高性能器件緊湊布局，本方案在外形尺寸僅為105mm×281mm×41mm，功率密度為40W/in3。并經測試驗證，在230VAC輸入時，方案的峰值效率可高達96.3%。
核心技術優勢：
? 采用ST SiC MOS（寬禁帶第三代半導體），具有高溫低阻、低開關損耗、低體二極管反向恢復電荷；
? 主控MCU芯片ST32M474，實現全數字設計電源控制；
? 功率密度達：40 W/in3；
? 滿負載時高功率因數&總諧波失真THD<5%；
? 峰值浪涌電流<30A。
方案規格：
? 輸入電壓：90~264V；
? 輸入電壓頻率：47~63Hz；
? 輸出電壓：53.5V；
? 輸出功率：3000W；
? 功率因數>0.98 @滿負載；
? 峰值效率96.3%。
如有任何疑問，請登陸【大大通】進行提問，超過七百位技術專家在線實時為您解答。歡迎關注大聯大官方微博（@大聯大）及大聯大微信平臺：（公眾賬號中搜索“大聯大”或微信號wpg_holdings加關注）。
關于大聯大控股：
大聯大控股是全球第一、亞太區最大的半導體元器件分銷商*，總部位于臺北(TSE:3702)，旗下擁有世平、品佳、詮鼎及友尚，員工人數約5,000人，代理產品供貨商超250家，全球80個分銷據點，2021年營業額達278.1億美金。大聯大開創產業控股平臺，專注于國際化營運規模與在地化彈性，長期深耕亞太市場，以「產業首選．通路標桿」為愿景，全面推行「團隊、誠信、專業、效能」之核心價值觀，連續22年蟬聯「優秀國際品牌分銷商獎」肯定。面臨新制造趨勢，大聯大致力轉型成數據驅動(Data-Driven)企業，建置在線數字化平臺─「大大網」，并倡導智能物流服務(LaaS, Logistics as a Service)模式，協助客戶共同面對智能制造的挑戰。大聯大從善念出發、以科技建立信任，期望與產業「拉邦結派」共建大競合之生態系，并以「專注客戶、科技賦能、協同生態、共創時代」十六字心法，積極推動數字化轉型。 (*市場排名依Gartner 2022年03月公布數據)
