Diodes公司符合汽車規格第 2 級的PCIe 4．0 頻率裝置為智能型與自駕車設計帶來低功耗

2019-03-16 20:45:49 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

Diodes 公司(Nasdaq：DIOD)為領先業界的高質量應用特定標準產品全球制造商與供貨商，產品涵蓋廣泛領域，包括獨立、邏輯、模擬及混合訊號半導體市場。公司推出符合汽車規格的 PCI Express (PCIe) 4.0 頻率產生器與緩沖器系列產品，具備適用于高要求汽車應用的先進功能，包括影音主機、ECU、ADAS、導航、遠程信息及信息娛樂系統。

PI6CG182Q、PI6CG184Q、PI6CG188Q (PCIe 4.0 頻率產生器) 及 PI6CB184Q (PCIe 4.0 頻率緩沖器)，可透過晶載終端電阻器提供差分低功耗、高速電流引導邏輯 (HCSL)。其設計可為采用 PCIe Gen 4 接口的芯片組產生并分配參考頻率訊號。這些裝置皆符合 AEC-Q100 的 2 級標準，作業溫度范圍 -40℃ 至 +105℃，因此適用于任何汽車 PCIe 應用。

此裝置以 1.8V 運作，每個 HCSL 輸出皆內建晶載終端電阻器，因此可大幅降低功耗，并且無需外部電阻器；否則設計人員將必須為每個輸出對新增四個電阻器，以 8 個輸出的裝置而言，即需要 32 個電阻器，而且功率會經由外部電阻器流失。每個輸出亦配備專屬的啟用腳位，進一步提升未使用之輸出的電源管理。這些裝置以 Diodes 公司專有的 PLL 技術為基礎，此技術目前已在全球數百萬個產品中獲得證實。其設計包括多項先進功能，包括可程序的輸出回轉率和振幅，以及差分輸出上的可選展頻，以大幅降低 EMI。上述這些在設計汽車環境時，特別具有優勢。

這些符合汽車規格標準的頻率裝置在開發時，皆特別重視汽車的制造環境，因此采用可潤濕側翼 (wettable-flank) QFN 封裝，以確保兼容于自動化視覺檢查作業。

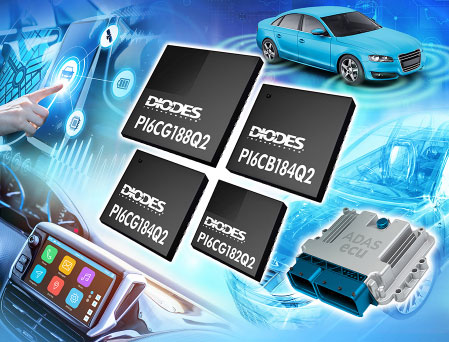

產品系列包括 PI6CG182Q (頻率產生器、2 個輸出)、PI6CG184Q (頻率產生器、4 個輸出)、PI6CG188Q (頻率產生器、8 個輸出)，以及 PI6CB184Q (頻率緩沖器、4 個輸出)。

PI6CG182Q 提供 26-TQFN 封裝 (4mm x 4mm)。
PI6CG184Q 提供 32-TQFN 封裝 (5mm x 5mm)。
PI6CG188Q 提供 48-TQFN 封裝 (4mm x 4mm)。
PI6CB184Q 提供 32-TQFN 封裝 (5mm x 5mm)。
