EMC對策元件 薄膜共模濾波器產品陣容的擴大

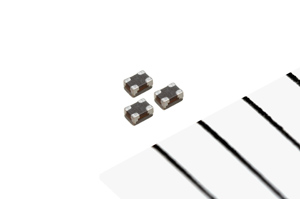

2015-05-18 21:26:02 未知TDK株式會社為應對電子設備的高密度安裝，擴大了行業最小尺寸的共模濾波器產品陣容，并開始量產TCM0403R產品。
近年來，隨著數碼電子設備的高功能化與多功能化，數據通信量不斷增加，傳輸信號也在不斷向著高速化發展。由于傳送信號的高速化，從設備內部發出的輻射噪音也必然會變成高頻噪音。此外，隨著設備的小型化與薄型化，元件的安裝也朝著高密度方向發展。由于在同一設備內多個傳輸路徑靠近并存，某一傳輸路徑中的信號會干擾其他的傳輸路徑，使信號質量惡化。噪音對策產品所追求的就是在高頻率范圍內不使信號質量下降，同時對噪音予以抑制。
該產品的安裝面積比敝社的現行標準尺寸0.65×0.50mm減少約58%，為節省空間做出了貢獻。此外，還活用融合了TDK磁頭業務所培養的薄膜工法以及被動元件業務所培養的材料技術的獨有薄膜圖案形成技術，通過形成高精度、高長寬比的線圈圖案，在寬頻帶下確保了高衰減特性。
敝社以往的小型共模濾波器TCM0403S在850MHz下的Common-mode Attenuation為15dB，而新產品則有了大幅改善，達到27.5dB。
該產品不會對高速信號的傳輸波形產生影響，能夠有效抑制智能手機、手機、平板電腦等MIPI、USB等的輻射噪音。
主要應用
主要特點和優勢
主要數據
| 產品名稱 | 外形尺寸 [mm]typ | Common-mode Att.[dB]typ | 截止頻率 [GHz]typ | 直流電阻 ［Ω］typ |
|---|---|---|---|---|
| TCM0403R-900-2P | 0.45×0.30×0.23 | 27.5 @850MHz | 5.0 | 3.5 |
