大聯大品佳集團推出基于Infineon的TLD 5095EL的車燈LED可調光驅動方案
2014-09-09 10:37:48 本站原創2014年9月9日，致力于亞太地區市場的領先電子元器件分銷商—大聯大控股宣布，其旗下品佳推出基于 Infineon TLD5095EL的車燈LED可調光驅動方案。TLD 5095EL是一款具備內置短路保護功能的超靈活直流/直流升壓控制器IC，專門針對汽車LED應用進行定制。其主要功能是增大（提高）或減小（降低）輸出電壓，保持恒定的LED電流。
TLD5095EL可應用于升壓-接地（B2G）、 升壓-電池 （降壓-升壓）和SEPIC配置，能夠使電壓升高至60V。模擬調光功能可用于調節LED平均電流，校準LED的亮度或發揮熱應力保護作用。TLD5095EL的外部控制概念包含兩個外置的MOSFET，該MOSFET可針對所需的正向電流進行優化。
【方案特色】
• 負載：大功率LED
• 輸入電壓：4.5V~45V
• PWM頻率：100KHZ~500KHZ
• 過流保護：3A
• 過壓保護：100VDC
• 轉化效率：90%
圖示1-系統架構圖照片

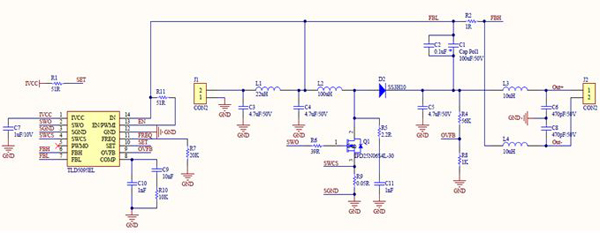

圖示2-系統架構圖
【產品應用】

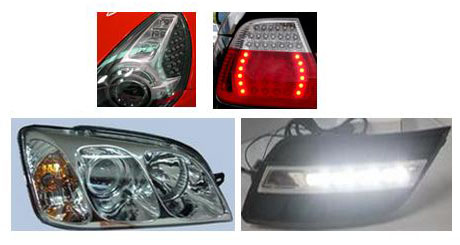

大聯大品佳集團代理的Infineon的TLD 5095EL可用于汽車內部照明LED燈、LED頭燈（包括近光燈和遠光燈）和LED信號照明燈（包括閃燈、日行燈等等）。
