Linear推出3輸出降壓型微型拈穩壓器LTM4634
2014-08-27 20:21:13 本站原創
Linear推出 3 輸出降壓型微型拈 (μModule®) 穩壓器 LTM4634，該器件采用 15mm x 15mm x 5.01mm BGA 封裝，并具集成的散熱器。這種高熱效率封裝使 LTM4634 能夠在 3 個輸出上提供滿標度電流 (5A、5A 和 4A)，在 65oC 環境溫度和 200LFM 空氣流動情況下可提供超過 70W 的輸出功率。LTM4634 結合 13 個陶瓷電容器和 3 個電阻器設計時，在采用雙面 PCB 解決方案的面積僅為 4.5cm2。LTM4634 在單個封裝內包含 3 個 DC/DC 控制器、一些功率開關、電感器和補償電路。通道 1 和通道 2 的穩定輸出電壓在 0.8V 至 5.5V 范圍內可調，第三個通道的可調范圍為 0.8V 至 13.5V，每個通道在整個電壓、負載和溫度范圍內的準確度均為 ±1.5%№輸出電壓范圍、高熱效率封裝、嚴格的調節準確度以及小型解決方案尺寸使 LTM4634 非常適用于調節常見的中間電源總線，例如儀表、通信及工業應用中的 12V、5V 和 3.3V 應用。
LTM4634 的三個開關電源采用一個 4.75V 至 28V 的輸入電壓工作。由于每個開關電源使用了單獨的輸入電源引腳，因而允許通道 1 和 / 或通道 2 依靠一個由通道 3 產生的 12.5V、50W 中間總線來供電。這三個開關用相同的內部或可選外部時鐘信號工作，可從內部相移 120° 以最大限度降低紋波。就超過 5A 的負載而言，通道 1 和 2 可并聯以支持高達 10A。該穩壓器還包括輸出過壓和過流故障保護。LTM4634 的內部溫度可通過兩個緊挨著功率級布設的內部溫度二極管監視器來觀察。
LTM4634 的內部工作溫度范圍為 –40oC 至 +125oC，已開始供貨。千片批購價為每片 35.95 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTM4634。

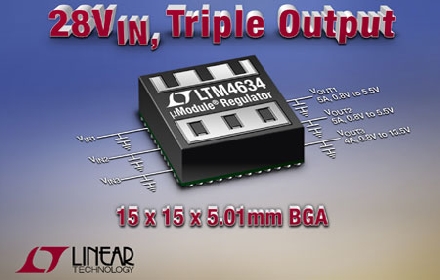

照片說明：三輸出 (5A、5A 和 4A) 28VIN 降壓型 μModule 穩壓器
性能概要：LTM4634
·3 輸出、28VIN、70W 降壓型解決方案占板面積小于 4.5cm2
o 僅需要為數不多的陶瓷電容器和電阻器就可構成完整解決方案
·15mm x 15mm x 5.01mm BGA 封裝并具集成的散熱器
·所有通道在 65°C 環境溫度和 200LFM 空氣流動時，可提供滿標度輸出電流 (5A、5A 和 4A)，無需外部散熱器
·VIN 工作范圍為 4.75V 至 28V，每個通道具單獨的輸入
·用戶可調 VOUT 準確度為 ±1.5%，范圍為：
o 通道 1：0.8V 至 5.5V
o 通道 2：0.8V 至 5.5V
o 通道 3：0.8V 至 13.5V
·通道 1 和通道 2 可并聯以提供高達 10A 電流
