Linear推出靜態電流同步降壓型轉換器LTC3388

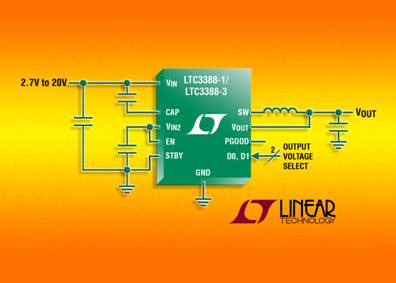

2010-08-23 19:53:30 本站原創凌力爾特公司 (Linear Technology Corporation) 推出一款超低靜態電流同步降壓型轉換器 LTC3388，該器件可從 2.7V 至 20V 輸入電源提供高達 50mA 的連續輸出電流。LTC3388 的無負載工作電流僅為 720nA，因而使其非常適合于眾多的電池供電型和低靜態功率應用，包括“持續運作”、能量收集和工業控制電源。LTC3388 運用遲滯同步整流以在寬負載電流范圍內優化效率。它可為 15uA 至 50mA 的負載提供超過 90% 的效率，且在穩定狀態時僅需 720nA 無負載靜態電流，從而延長了電池壽命。3mm x 3mm DFN 封裝 (或 MSOP-10) 只要與 5 個外部組件相結合，就能為多種低功率應用提供一個非常簡單和占板面積緊湊的解決方案。
LTC3388 提供了一種準確的欠壓閉鎖功能，以在輸入電壓降至低于 2.3V 時停止轉換器工作，從而將靜態電流降至僅為 400nA。一旦處于穩定狀態 (無負載時)，LTC3388 就進入休眠模式，以最大限度地將靜態電流降至僅 720nA。然后，降壓型轉換器按需接通和斷開，以保持輸出穩定。對于短持續時間負載 (例如：要求低紋波的無線調制解調器)，一種附加的待機模式將禁止執行降壓開關操作，而同時輸出則處于調節狀態。這款高效率、低靜態電流設計是諸如遠程監視器等應用的理想選擇，此類應用需要長久的待機時間以及用于給傳感器和無線收發器供電的短脈沖負載。 LTC3388 有兩種不同的版本，每種都有不同的引腳可選輸出電壓。LTC3388-1 提供 1.2V、1.5V、1.8V 或 2.5V 輸出，而 LTC3388-3 提供 2.8V、3.0V、3.3V 或 5V 輸出。
LTC3388EDD-1、LTC3388EDD-3、LTC3388EMSE-1 和 LTC3388EMSE-3 的千片批購價為每片 2.95 美元。工業級版本 LTC3388IDD-1、LTC3388IDD-3、LTC3388IMSE-1 和 LTC3388IMSE-3 在 -40°C 至 125°C 的工作結溫范圍內經過測試并有保證。千片批購價均為每片 3.39 美元。
性能概要：LTC3388
在調節狀態中輸入 IQ 為 720nA (無負載，VIN = 4V)
在調節狀態中輸入 IQ 為 820nA (無負載，VIN = 20V)
在 UVLO 狀態時具 400nA 輸入 IQ
2.7V 至 20V 輸入工作范圍
輸出電流高達 50mA
引腳可選輸出電壓：
1.2V、1.5V、1.8V、2.5V (LTC3388-1)
2.8V、3.0V、3.3V、5.0V (LTC3388-3）
開漏電源良好輸出
高效率遲滯同步 DC/DC 轉換
備用模式停用降壓切換
采用 10 引線 MSOP-E 和 3mm x 3mm DFN 封裝
