全面集成的模擬前端
2010-03-26 17:08:23 本站原創德州儀器 (TI) 宣布推出全面集成的模擬前端 (AFE) 系列首款產品，以充分滿足便攜式與高端心電圖 (ECG) 、腦電圖 (EEG)設備、患者監護以及消費醫療應用等需求。該款 8 通道 24 位 ADS1298 電源效率為每通道 1 mW，與分立式方案相比，可將組件數與功耗銳降 95%，同時還能使客戶實現最高的診斷準確度。
TI 高性能模擬業務部高級副總裁 Art George 指出：“此前，高功耗的大型設計方案限制了 ECG 與 EEG 設備的便攜性。制造商利用 ADS1298 的低功耗與高集成度，可開發出低成本的緊湊型便攜式設備。這種方便攜帶、隱蔽和佩戴的小型設備使醫生能夠更加輕松地長期監控各種重要參數，在提高患者舒適度的同時，提高臨床數據的準確度。”

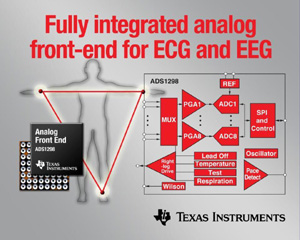

ADS1298 的主要特性與優勢
• 集成了 ECG 與 EEG 前端所需的所有常見特性（具體如下），可簡化設計并節省板級空間，組件使用量銳降 95%：
o 8 個低噪聲可編程增益放大器（PGA）；
o 8 個高分辨率同步采樣 ADC；
o 右腿驅動集成型放大器；
o 針對威爾遜中心終端（Wilson Center Terminal，WCT）與戈德伯格終端（Goldberger Terminals，GCT）的集成型放大器；
o 數字計步 (digital pace detection) 功能；
o 持續啟動檢測；
o 板載振蕩器與參照可實現更小尺寸的低功耗應用。
• 每通道功耗 1 mW，與獨立式實施方案相比，功耗降低達 95%，從而可提高設備的便攜性與患者監護移動性；
• ADS1298 的 4-uVpp（典型值）輸入參考噪聲遠遠超過了IEC60601-2-27/51標準的限度，從而可提高便攜式設備以及高密度高端 ECG 與 EEG 設備的測量精度；
• 低功耗 TMS320C5505 DSP 系列是互補型模擬前端的領先低功耗解決方案。TMS320C5505 功耗不足 0.15 mW/MHz，可最大限度地提高便攜式患者監護應用的電池使用壽命。這些器件與 TI 全系列模擬信號鏈及電源管理解決方案進行配合，可為客戶提供完整的 ECG 與 EEG 應用信號鏈，加速產品的上市進程。
高度集成的完整系列
后續四通道與六通道版本可為設計人員提供各種不同分辨率與通道組合的升級路徑，滿足低噪聲醫療應用需求，這些應用包括患者監護、休息與負荷 ECG、胎兒監控、醫院與民用自動化體外除顫器 [AED] 等）以及運動健身監控器等消費類醫療應用。
工具、供貨與封裝情況
ADS1298已可提供BGA封裝樣片。ADS1298 EVM 也已開始供貨。此外，客戶還可充分利用具備完整信號鏈與軟件組件的 TI 基于 C5505 DSP 的 ECG 醫療開發套件加速產品的上市進程，實現低功耗患者監護應用。
