新一代LED日光燈驅動芯片

2010-02-23 14:24:41 本站原創

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

　華潤矽威科技（上海）有限公司日前推出新一代LED日光燈驅動芯片PT4207。PT4207采用SOP8封裝，是一款高壓降壓式LED驅動控制芯片，能適應從18V到450V 的輸入電壓范圍，可支持上百個LED的串并聯驅動應用，適合AC/DC LED日光燈、RGB背光LED驅動、LED環境裝飾燈等各種應用。

　　通過采用革新的架構，PT4207可實現85VAC~265VAC全電壓范圍的LED照明產品，占空比最高可達100％，以保證系統的高效能。

　　內置輸入電壓補償功能極大改善了PT4207在不同輸入電壓下的LED電流穩定性。PT4207內置一個350mA開關，并配備外部MOS開關驅動端口。對于350mA以下的應用無需外部MOS開關，對于高于350mA的應用可采用外部MOS管擴展電流。LED電流可通過外部電阻設定。通過多功能調光DIM管腳，可使用電阻或DC電壓線性調節LED電流，也可使用數字脈沖信號進行PWM調光。PT4207具有多種保護功能，包括負載短路保護、開路保護、過溫度保護等。

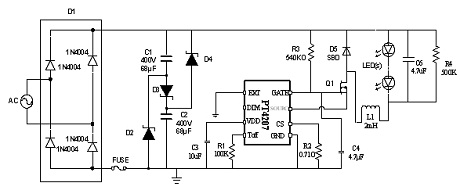

　　PT4207的典型應用線路圖：

PT4207的典型應用線路圖
