東芝推出縮影鏡頭類型的5340像素×3行線性圖像傳感器，面向辦公室自動化和工業設備領域的應用

2019-05-09 15:26:57 東芝

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出“TCD2569BFG”，這是一款適用于辦公室自動化和工業設備領域的縮影鏡頭5340像素×3行彩色CCD線性圖像傳感器，能為A4幅面的文件提供24線每毫米的分辨率。今天開始量產。

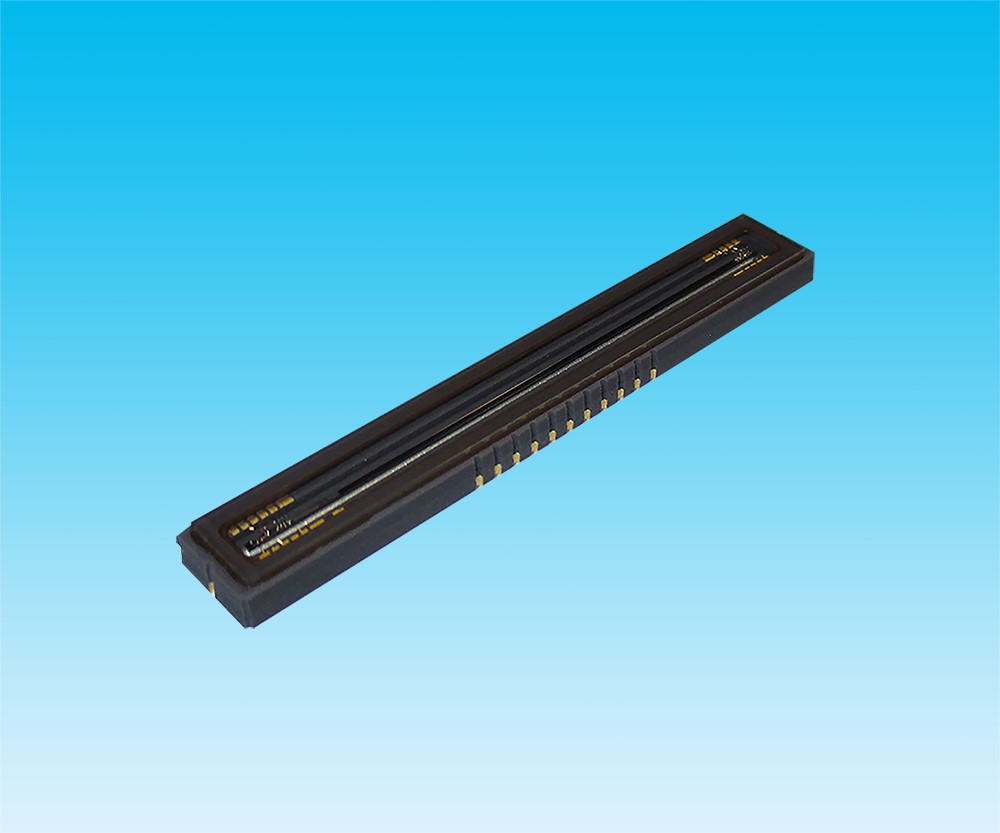

TCD2569BFG產品圖

越來越多的用戶期望A4幅面的多功能打印機能夠像A3幅面打印機一樣，提供相同的高質量圖像和高速打印能力，特別是用于掃描文件以外的物品、高反光率三維物品和光亮物品。使用常規縮影鏡頭CCD線性圖像傳感器對這些物品進行掃描，往往會導致傳感器光暈并生成有橫向條紋的圖像，而傳感器在光暈區的輸出信號電壓時常超過模擬前端IC的最大輸入電壓范圍。

“TCD2569BFG”通過減小像素陣列（紅—綠、綠—藍）之間的間隔，減輕套色不準現象，提供更高質量圖像。內置的采樣保持電路可延長傳感器的視頻輸出信號周期，并簡化用于辦公室自動化設備和工業設備的高速掃描器的設計工作。此外，CCD移位寄存器提供4V飽和輸出電壓，可減輕光暈。削波功能可確保輸出信號電壓保持在1.8V以下，防止輸出信號電壓超過模擬前端IC的最大輸入電壓范圍。

主要特性：
像素陣列之間2行間隔（紅—綠、綠—藍）
使用內置的采樣保持電路延長視頻輸出信號周期
最大輸出信號電壓1.8V，帶削波功能

應用示例：

A4幅面多功能打印機、圖像掃描儀、測量設備輸入裝置和顏色分類機

主要規格：

元件型號	TCD2569BFG
像素大小	5.25μm×5.25μm
行間距（行距離）	2行間隔（10.5μm）
有效像素數量	5340像素×3行
靈敏度（光源＋CM500S）	紅色：13.2V／lx×s；綠色：15.0V／lx×s；藍色：5.9V／lx×s
最大時鐘脈沖頻率	35MHz
電源電壓（工作范圍）	9.5V至10.5V
最大輸出電壓	1.8V
CCD移位寄存器飽和輸出電壓	4.0V（最小值）
其他特性／補充特性	采樣保持電路箝位電路加電時減輕輸出波動
