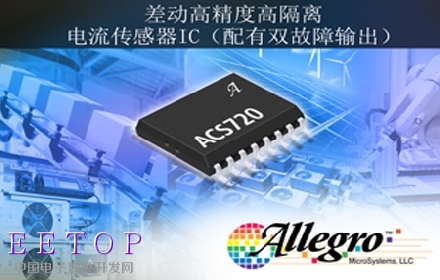

Allegro MicroSystems，LLC推出差動式、高精度、高隔離度電流傳感器

2017-08-21 17:48:40 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

新器件采用集成式、低功耗導體和高達4800VRMS電隔離設計

Allegro MicroSystems，LLC宣布推出一款全新高精度霍爾效應電流傳感器IC ACS720，它具有多種可編程故障級別，適用于工業和消費類應用，尤其是電機控制和電源逆變器級等相關應用。Allegro ACS720的一個主要優勢是通過專有的IC SOIC-16W封裝能夠以較少的物料清單提供所需的高隔離度。ACS720采用5V單電源供電，能夠保持輸出電壓擺幅為0至3V，并具有穩定的零電流輸出1.5V。這樣，ACS720在以5V電源工作時，其輸出能夠支持許多MCU上的典型3.3V ADC。此外，ACS720的高電源抑制比（PSRR）能夠抑制PCB或系統中電源的噪聲，從而在高噪聲環境下也能保持高精度。

ACS720器件具有用戶可配置的雙重故障功能，快速和慢速故障輸出可以進行短路和過流故障檢測。來自ACS720電源的用戶創建電阻分壓器可用于設置故障級別，故障輸出為開路漏極，允許用戶將其上拉至MCU兼容電壓。開路漏極輸出還允許實現多個傳感器故障輸出的簡單邏輯OR。

ACS720還集成有差動式電流檢測，能夠抑制外部磁場，大大簡化了三相電機應用中的電路板布局。由于采用了Allegro專利的數字溫度補償技術，因而在此開環傳感器IC中能夠實現接近閉環的精度，為那些傳統上依賴于閉環技術傳感器的電流傳感應用提供了一種體積更小、更經濟實惠的解決方案。

ACS720采用小型表面貼裝SOIC16封裝，引腳框為100%霧錫電鍍，并與標準無鉛印刷電路板組裝工藝兼容。在器件內部，除了RoHS免除的倒裝芯片高溫鉛基焊球，器件也是采用無鉛設計。ACS720器件在出廠前已經完全校準。
