東芝推出用于直流無刷電機驅動的600V小型智能功率器件
2023-08-28 07:54:26 EETOP東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出兩款600V小型智能功率器件（IPD）---“TPD4163F”和“TPD4164F”，可用于空調、空氣凈化器和泵等直流無刷電機驅動應用。“TPD4163F”和“TPD4164F”的輸出電流（DC）額定值分別為1A和2A，于今日開始支持批量出貨。
這兩款新產品均采用表面貼裝型HSSOP31封裝，與東芝之前的產品相比，表貼面積減小了約63%[1]---這不僅縮小了電機驅動電路板的尺寸，同時也降低了電機高度。
考慮到在供電不穩定的地區，供電電壓可能波動較大，因此該新產品還將電壓從東芝之前產品[1]的500V提升到600V，提高了可靠性。

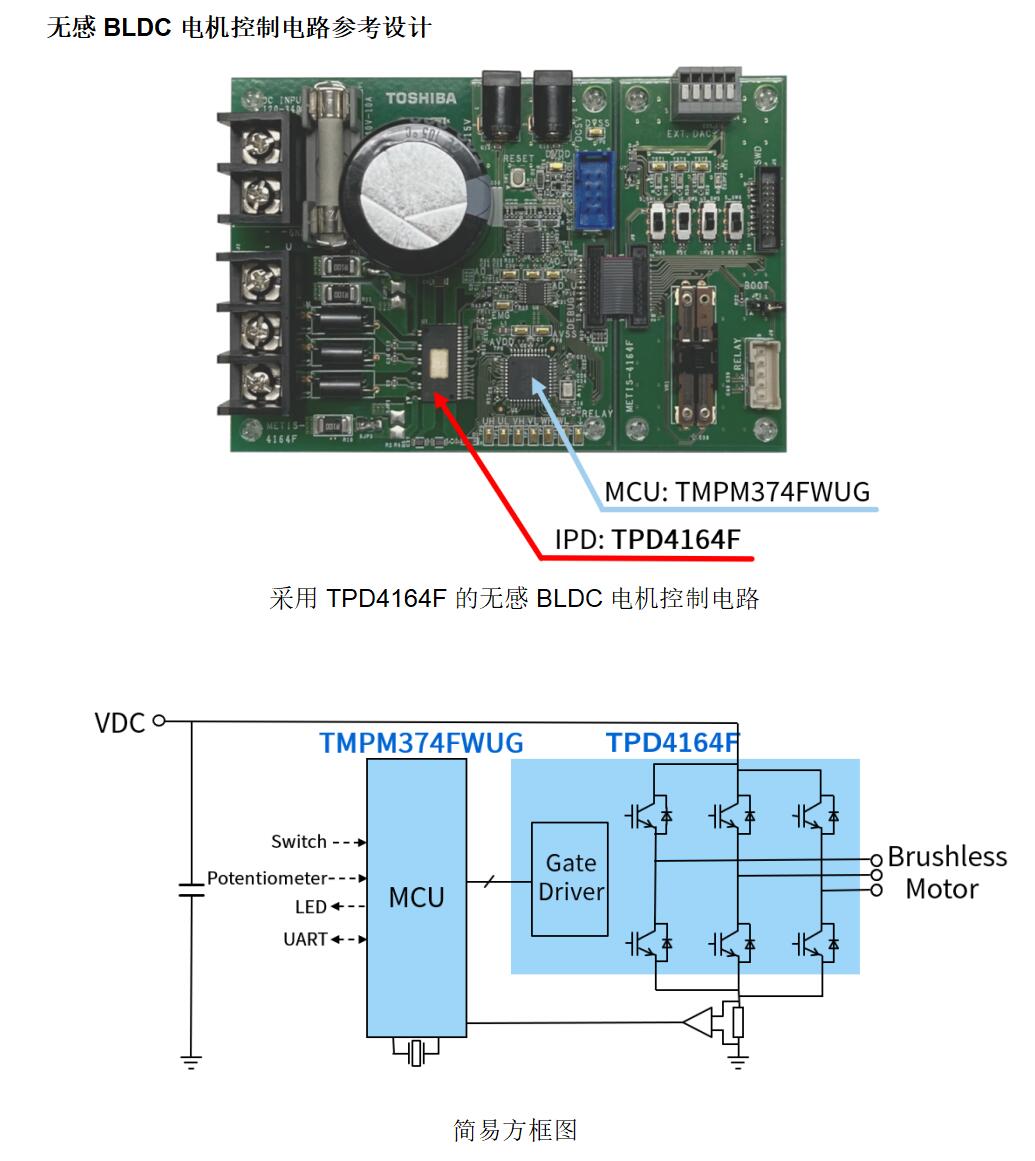

即日起用戶可訪問東芝官網獲取“無感直流無刷電機驅動電路參考設計”，其使用了新產品TPD4164F，以及帶有矢量控制引擎的TMPM374FWUG微控制器的相關功能。
未來，東芝將繼續擴大自身的節能電機控制產品線，提供各種封裝和改進的器件特性，為提高設計靈活性以及實現碳中和目標做出貢獻。
簡易方框圖
? 應用
適用于家用電器的直流無刷電機
- 風扇電機（空調、空氣凈化器、通風扇、吊扇等）
- 泵
? 特性
- 小型化封裝：
表面貼裝型HSSOP31：17.5mm×11.93mm（典型值），厚度＝2.2mm（最大值）
- 高額定供電電壓，確保電源電壓波動時的運行余量：VBB＝600V
? 主要規格
（除非另有說明，Ta＝25℃）
器件型號 | TPD4163F | TPD4164F | |||
絕對 最大 額定值 | 供電電壓VBB（V） | 600 | |||
輸出電流（DC）Iout（A） | 1 | 2 | |||
工作電壓 范圍 | 工作供電電壓VBB（V） | 最大值 | 450 | ||
電氣 特性 | 輸出飽和電壓 | VCEsatH（V） | 典型值 | 2.6 （IC＝0.5A） | 3.0 （IC＝1A） |
VCEsatL（V） | |||||
FRD正向電壓 | VFH（V） | 典型值 | 2.0 （IF＝0.5A） | 2.5 （IF＝1A） | |
VFL（V） | |||||
封裝 | 類型 | 表面貼裝 | |||
東芝名稱 | HSSOP31 | ||||
尺寸 | 17.5×11.93（典型值），厚度＝2.2（最大值） | ||||
保護功能 | SD引腳控制過流／熱關斷／欠壓等關斷功能 | ||||
庫存查詢與購買 | 在線購買 | 在線購買 | |||
注：
[1] DIP26封裝產品（停產產品）：TPD4123K、TPD4123AK、TPD4144K、TPD4144AK、TPD4135K和TPD4135AK
