時鐘門控的作用
2022-12-08 12:38:36 EETOP什么是時鐘門控？
有幾個因素會影響電路的功耗。邏輯門具有靜態或泄漏功率，只要對其施加電壓，該功率大致恒定，并且它們具有由切換電線產生的動態或開關功率。Flip-flop觸發器非常耗電，大約占總功率的 20%。時鐘消耗的可能更多，可能約為 40%！全局時鐘無處不在，而且每個周期都會切換兩次。正如我們將看到的，時鐘門控避免了在不需要時鐘脈沖時切換時鐘。這減少了時鐘分配和觸發器的功耗，甚至可以減少邏輯門的動態功耗。

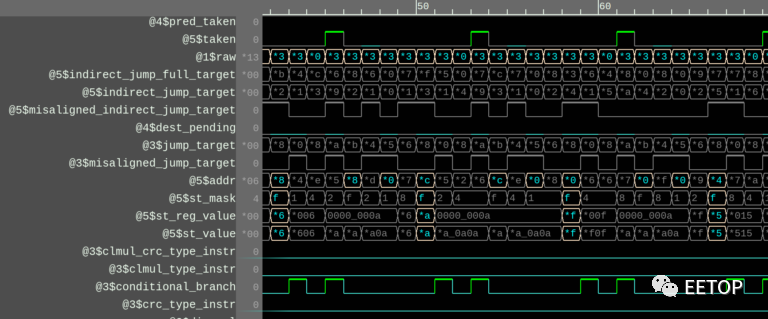

即使在繁忙的電路中，當你仔細觀察時，大多數邏輯電路大部分時間都沒有做有意義的工作。例如，在這個WARP-V CPU核心的跟蹤中，CPU幾乎每個周期都在執行指令。但計算分支目標的邏輯并不繁忙。它只需要用于分支指令。而浮點邏輯只需要用于浮點指令，等等。在下面的跟蹤波形中，大多數信號值是灰色的，表明它們沒有被使用。
顯示時鐘門控的 CPU 波形
如前所述，將時鐘信號驅動到觸發器會消耗總功率的很大一部分，因此觸發器可以將其輸入值傳播到其輸出以用于下一個執行周期。如果這些觸發器的大部分輸入信號都是無意義的，那么就沒有必要傳播它們浪費大量的功耗。

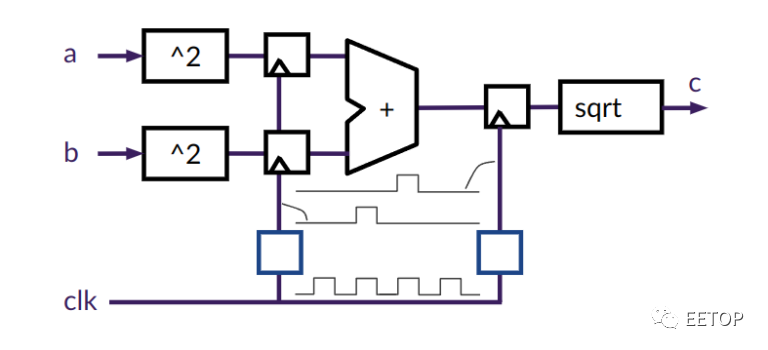

時鐘門控切斷了不需要的時鐘脈沖。(電路也可能被設計成依賴于沒有時鐘，但我們不要把事情和這種情況混淆)。下面的電路顯示了兩個時鐘門控塊（藍色），它們切斷了不需要的時鐘脈沖，只在進行有意義的計算時才剛打開時鐘脈沖。
時鐘門控圖示
除了減少時鐘分配和觸發器功耗外，時鐘門控還可以保證觸發器輸出在沒有時鐘脈沖時不會擺動。這降低了下游動態功耗。總之，與非門控電路相比，時鐘門控可以節省相當多的功率。
實施時鐘門控
時鐘門控的一個先決條件是知道什么時候信號有意義，什么時候沒有意義。這是事務級Verilog模型中固有的高級感知的一些方面。一個 "事務 "的邏輯是在表明其有效性的條件下表達的。因為一個單一的條件可以應用到事務所遵循的路徑上的所有邏輯，所以應用有效性的開銷是最小的。
有效性不僅僅是關于時鐘門控。可以說，它有助于是否有意義。例如，前面的CPU波形是來自TL-Verilog模型。調試變得更容易了，因為我們已經自動過濾掉了大部分的信號值，將它們識別為無意義的。我們知道它們是無意義的，因為自動檢查確保這些值不會被有意義的計算所消耗。
從一開始就有時鐘門控的全部意義可能并不明顯。我從來沒有參與過一個達到時鐘門控目標的項目。我們總是帶著大量的機會去做芯片。這是因為省電總是最后要實現的事情。功能必須是第一位的。沒有它，驗證就不能取得進展。邏輯設計人員在完成他們積壓的功能錯誤之前，不能給予時鐘門控任何真正的關注，而這要到結束時才會考慮。在這一點上，許多單元已經成功實現了沒有完全的時鐘門控。該項目無疑已經落后于計劃，而增加時鐘門控將需要重新實施，包括需要解決新的時序和芯片面積壓力。更糟糕的是，它將帶來全新的功能錯誤。因此，我們只能說，如果從一開始就將時鐘門控納入模型，則不需要任何附加成本。
結論
功耗現在是第一階設計約束，而時鐘門控是整個功率策略的重要組成部分。寄存器傳輸級的建模并不適合成功使用時鐘門控。事務級設計可以從一開始就設置時鐘門控，對項目進度產生積極的影響，如果您計劃生產具有競爭力的芯片，那么從一開始就采用穩健的時鐘門控方法非常重要。
