　　【開發背景】

　　以前的家電/OA設備和工業設備主要使用很容易控制的有刷DC電動機，但是由于電刷的磨損使產品在壽命/信賴性等方面產生了很多問題，因此用于各種用途的三相DC無刷電動機得到了推進。此外，現有的使用三相DC無刷電動機的風扇電動機等也在大功率化、汽車和工業設備等方面變得多樣化，因此市場強烈需求可用于各種用途的電動機控制器的開發。新日本無線為了滿足市場的需求，開發了三相DC無刷電動機控制IC NJW4303。

　　【產品特征】

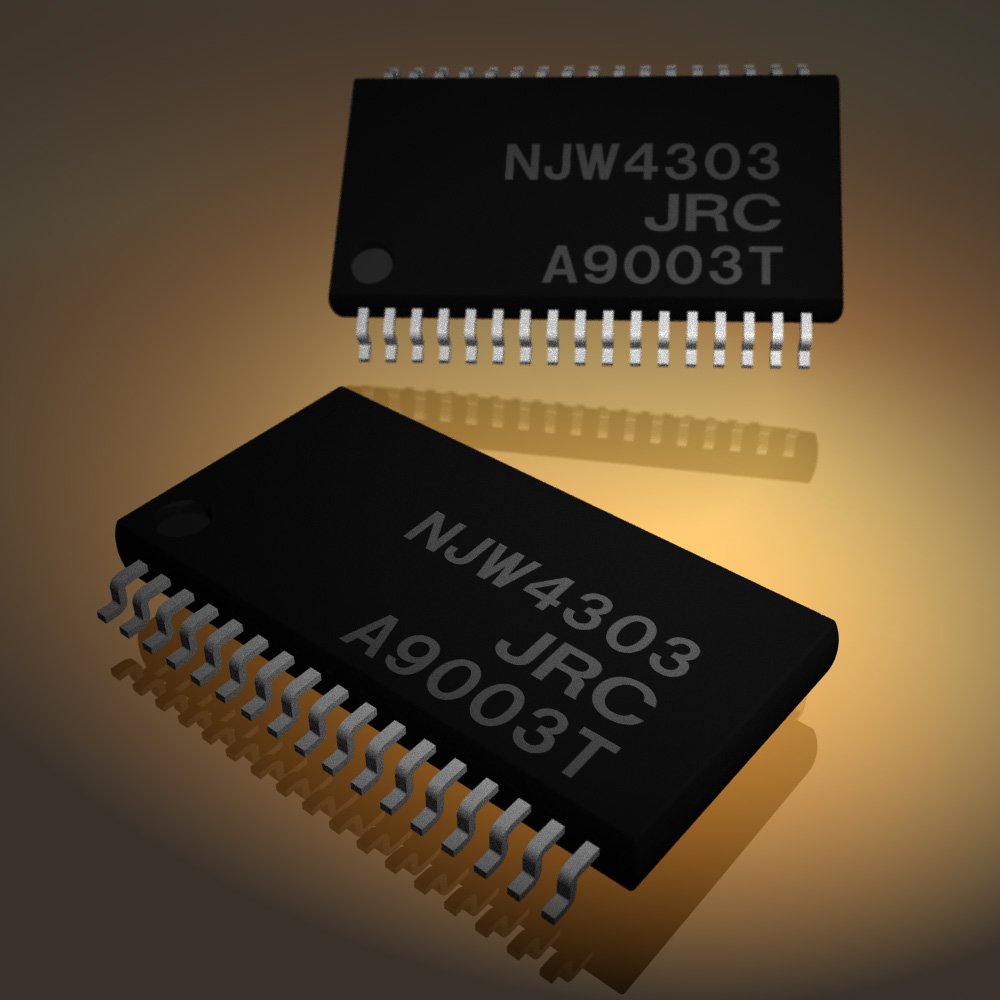

　　NJW4303是通用性很高的三相DC無刷電動機控制IC，它是由前置驅動下臂用功率MOSFET(Nch)的圖騰柱輸出電路、前置驅動上臂用功率MOSFET(Pch)的漏極開路電路、PWM控制用的振蕩電路等構成。

　　特征1　多功能使之可對應各種各樣的用途
　　裝載有軟啟動功能、ON/OFF功能、制動功能、鎖定保護功能等多種功能，使之不光用于家電/OA設備，還可用于汽車和工業設備等各種各樣的用途。

　　特征2　高耐圧(40V)使之用途擴大
　　具有40V的高耐圧，可使用于24V驅動的電動機和汽車電子配件等需要電壓容限的應用上。
　　　　　
　　特征3　低消耗電流使之減低發熱量
　　由于采用了BCD技術，實現了邏輯部分的低消耗電流，因此抑制了IC本身的發熱，可裝載于對溫度要求很高的應用設備上。

　　【應用】

・風扇
・鼓風機
・氣泵
・其他的三相DC無刷電動機(家電/OA設備/汽車電子配件等)

　　【產品性能】

・最大電源電壓   40V
・工作電壓范圍   9.0V～35V
・3相全波PWM前置驅動  對應高端：Pch-FET/低端：Nch-FET
・低端柵極鉗位電壓    18V max
・內置PWM控制電路  用外接電容來設定頻率
・限流電路   Current limit＝0.25Ｖ±10%
・低電壓保護電路
・正轉反轉功能   可在旋轉中切換、可設定死區時間
・軟啟動功能   在VERR端子用外接電容來對應
・ON/OFF功能   用S/S端子停止動作
・制動功能
・鎖定保護功能
・過熱停機
・霍爾位置傳感器120度/60度切換功能
・4種FG輸出 　　　  可用2bit選擇
・BiCDMOS構造
・封裝      SSOP32 (11.0×7.6×1.25mm typ.)

　　【生產計劃／參考價格】

・樣品的供貨  　　已經從2010年2月開始了
・生產　　　　　　已經從2010年2月開始了
・參考價格　　　　單價180日元
