MWC上?，F(xiàn)場：5G時代射頻前端的變化
2019-06-28 09:54:44 MEMS
從之前的報道我們也可以看到，這個劃時代的網絡除了能帶來極高的帶寬、極低的延遲和廣泛的鏈接之外，其帶來的萬億市場也讓各大廠商趨之若鶩。但毫無疑問的是，智能手機必然會成為5G的第一批落地的應用，這就給相應的智能手機和基站射頻帶來了更高的要求。
在昨日開幕的MWC上海電子展上，全球領先的射頻方案供應商Qorvo高級市場經理Lawrence Tao做了一個題為《RFFE Evolution Towards 5G》的演講，和與會者一起探討了5G時代下的5G射頻前端的變化。
Lawrence指出，5G將會給很多行業帶來新的機會，這就勢必帶來射頻前端需求的提升。他指出，到2020年，全球射頻市場的總體規模有望超過200億美元，尤其是5G射頻方面，會迅猛增長。

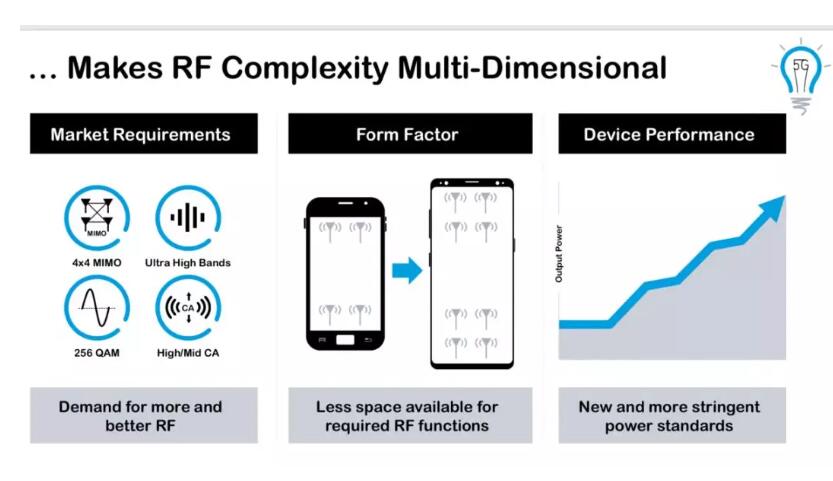

因為5G頻率的提升，這就給射頻設計帶來了新的挑戰。尤其是在智能手機領域，這種挑戰尤為嚴峻：一方面手機越做越薄，這就給射頻模組留下了越來越少的空間。

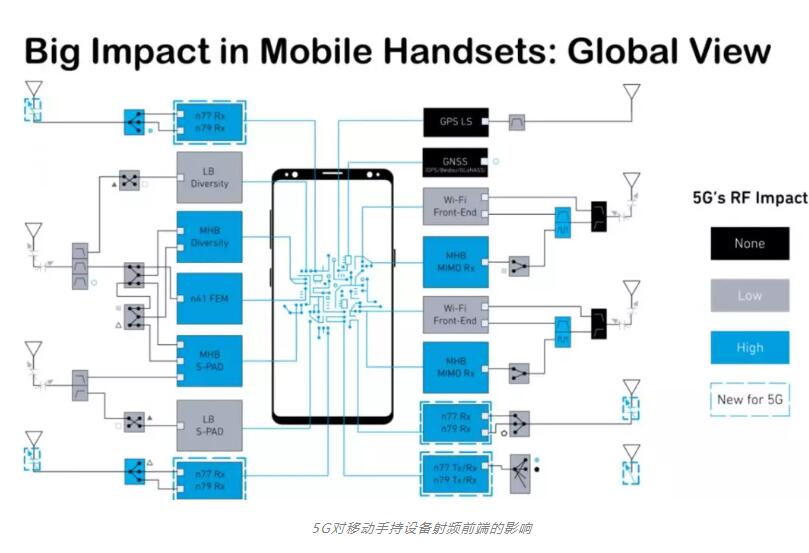

另一方面，這些手持設備除了對5G頻段的支持以外，還需要對之前的LTE Advanced/Pro、4G、3G和2G等網絡進行兼容，這就給PA、濾波器等射頻前端器件提出了新的難題。

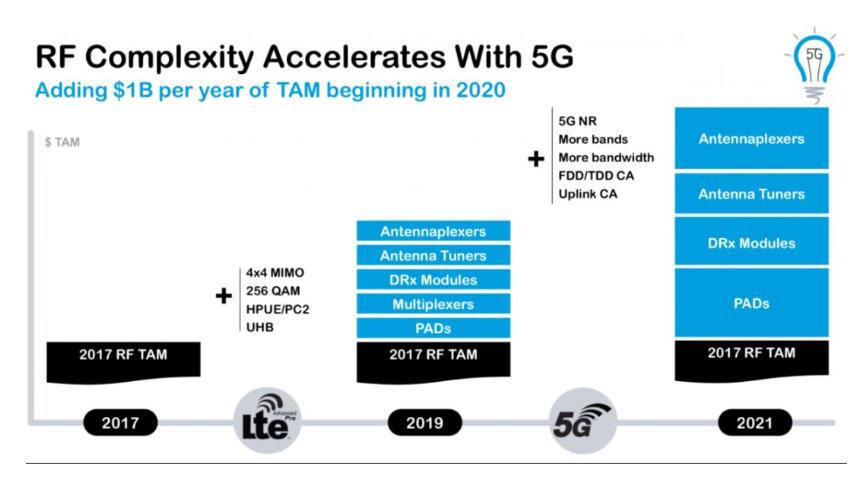

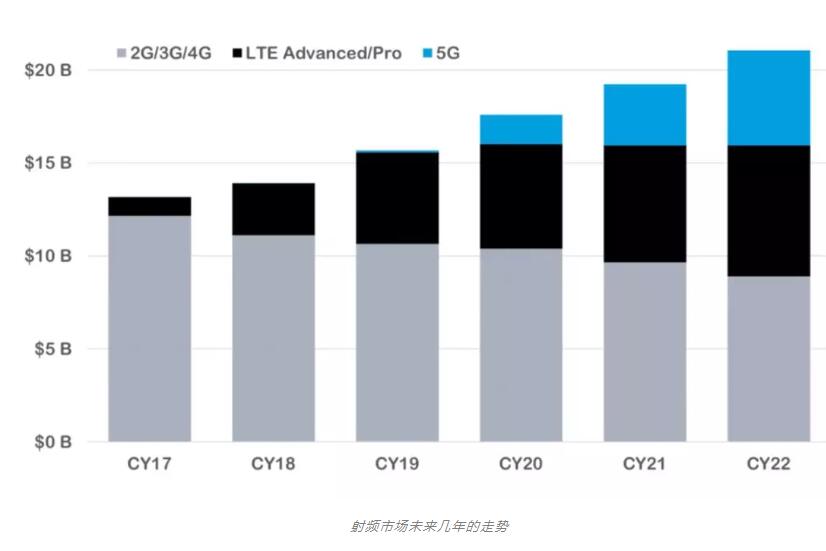

按照Lawrence的觀點，5G的出現，會推動射頻市場從2020年開始，以每年增加10億美元的速率快速成長。當然，這一切都是隨著5G復雜度的提升而導致的。
“為了適應當下的智能手機需求，射頻前端的集成度也會逐漸增加，且集成度會越來越高”，Lawrence表示。

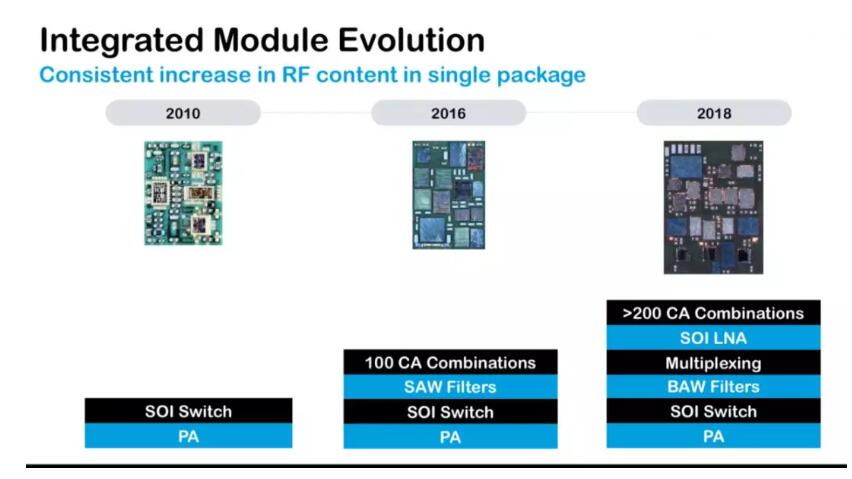

射頻前端模組的集成度正在逐步增加
在基站方面，射頻前端也面臨同樣的問題。
根據3GPP的相關規劃，現在的5G頻段有Sub-6Ghz和毫米波兩種，這兩個頻段的頻率較之之前的網絡標準有了明顯的提升，這樣就帶來了布置更多基站的需求。這也是當前市場上除了關于宏基站，還關注微基站的原因。
Lawrence也表示，基站的射頻前端市場到2022年也會達到16億美元的規模，其中5G毫米波射頻的年平均復合增長率將會高達119%，處于5G到6G之間的M-MIMO PA的年平均復合增長率更將達到驚人的CAGR 135%。

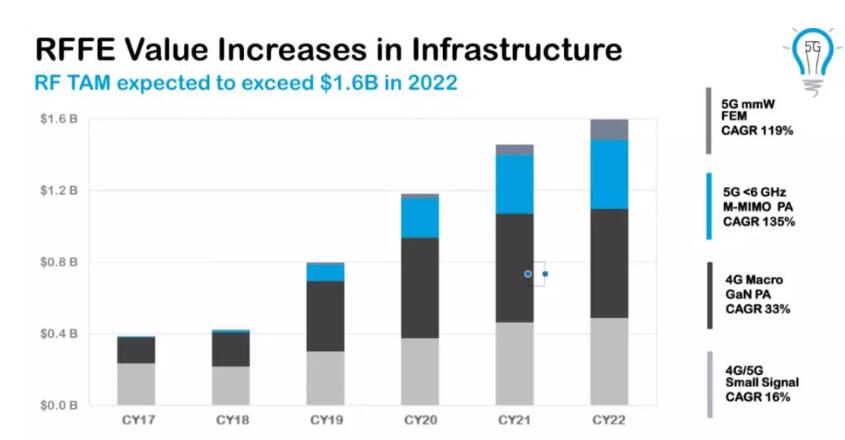

基站射頻規模的走勢
同樣地，隨著5G的到來，因為天線陣列、波束成形和載波聚合等的需求，基站射頻的架構方面也需要做出一些改變。
Sub-6 GHz M-MIMO基礎設施的RFFE潮流
除了架構之外，相應的射頻器件的制造工藝也隨著5G的到來，發生明顯的變化。

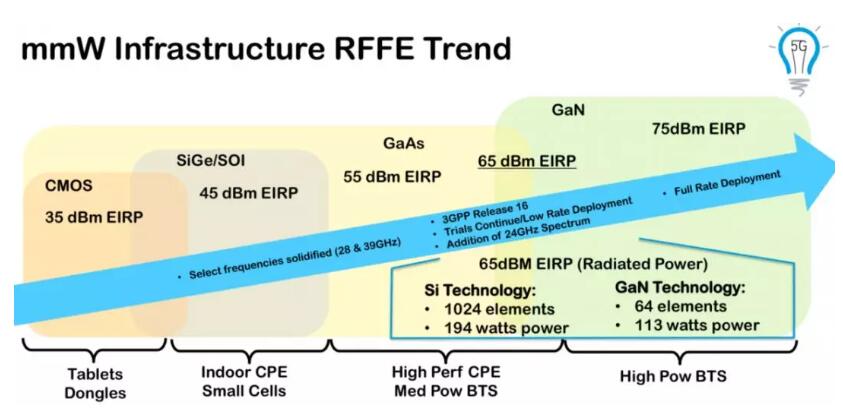

毫米波基礎設施的RFFE潮流
如上圖所示，面對不同的應用環境，我們就需要不同工藝制造的射頻前端器件。在基站端，尤其是毫米波基站，就讓GaN PA成為了市場的香餑餑。
從Lawrence的介紹我們得知，把GaN器件應用到毫米波5G基站，可以減少40%的功率損耗、降低94%的die空間，在成本方面也會帶來80%節省。這就必然會帶來GaN市場的成長。

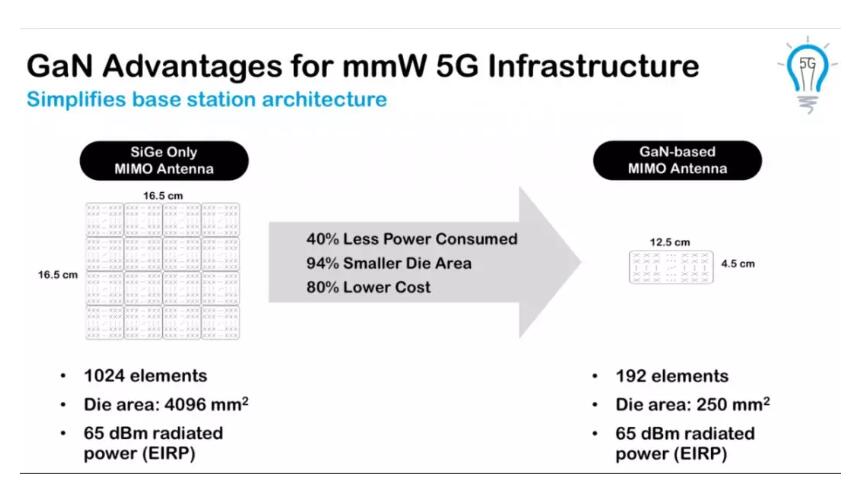

GaN應用在5G毫米波基站中的優勢

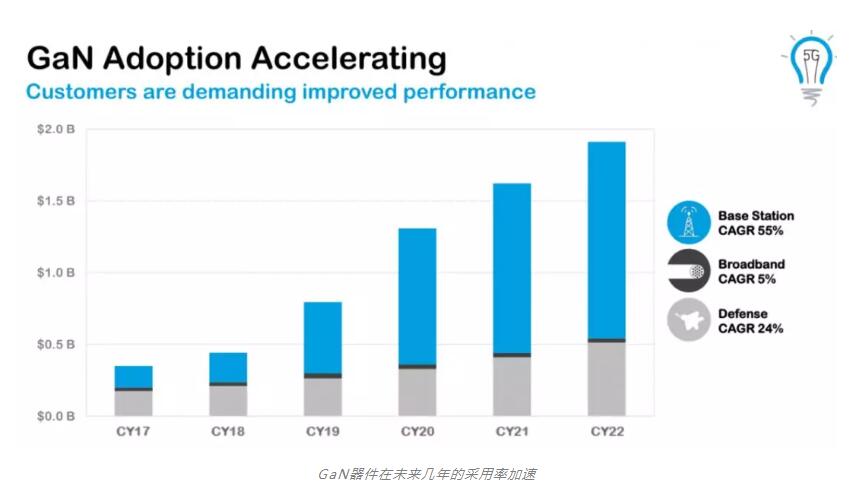

Lawrence的數據顯示，未來幾年，GaN的市場采用率將會明顯提升，市場規模也將會快速成長。到2022年的時候，應用在射頻端的GaN規模也會達到20億美金。
無論是在GaN射頻產品，還是傳統工藝的產品方面，Qorvo都有深厚的積累和性能優越的產品。讓我們攜手，共同走進5G時代！
