是德科技推出新一代 射頻專用矢量信號發生器N5186A MXG
2023-11-10 13:09:26 Nancy，EETOP無線射頻技術是通信網絡實現數據信息傳遞的核心技術。自動駕駛、智能家居、移動醫療、工業控制、AI、云計算、短視頻等帶來的數據爆炸式增長，正加速通信技術的飛速發展。這趨勢大幅增加了對通信速率、數據承載量的性能要求。隨著無線通信和雷達等應用技術的不斷演進，為了實現更快、更可靠以及更大容量的數據傳輸和通訊，要求使用MIMO、波束成形、多路復用等復雜的調制方案實現更高的頻率覆蓋，以最大程度地提高數據吞吐量。而測試這些應用需要用到信號發生器，以便在使用更大的帶寬時能夠保持出色的調制質量。

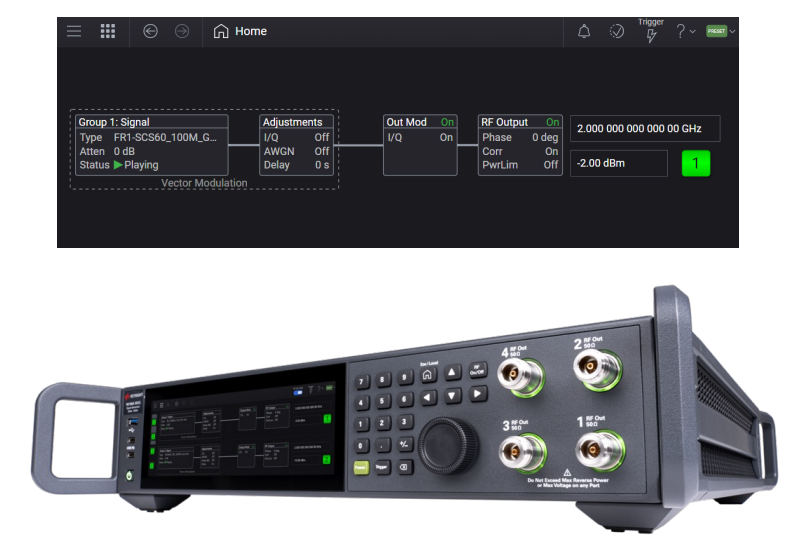

全新Keysight N5186A MXG矢量信號發生器采用緊湊的2U設計，可提供頻率高達 8.5 GHz 的四通道測試信號，以及 960 MHz的調制帶寬，適用于密集型寬帶多通道應用

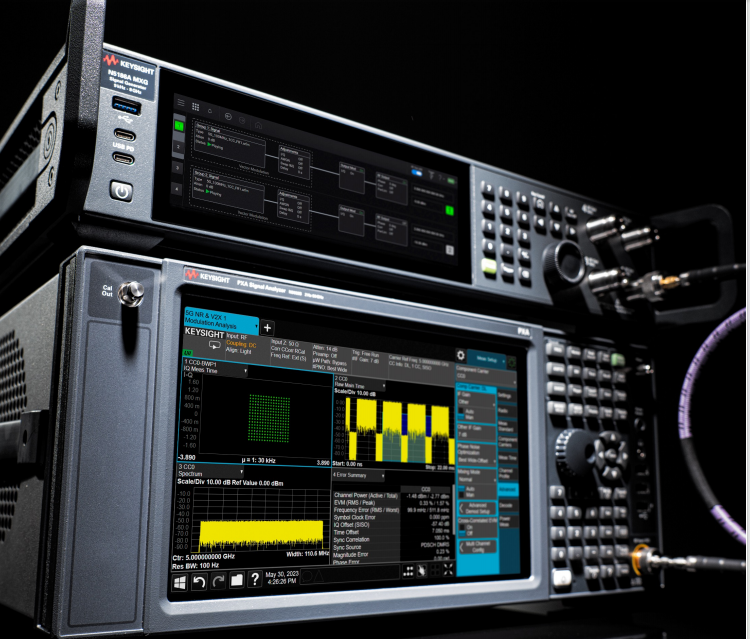

是德科技作為測試測量領域的領先企業，一直緊跟技術的發展和市場的需求，適時推出滿足市場需要的解決方案。近日，是德科技推出了一款搭載了嵌入式反射計的全新四通道矢量信號發生器（VSG），即N5186A MXG。據介紹，N5186A MXG矢量信號發生器的定位主要是射頻的應用，其頻率高達8.5GHz，每個通道的調制帶寬為960 MHz。這款信號發生器通過簡化復雜的設置，減少外部連接器件的數量，以及采用設計緊湊的2U機箱集成了四通道信號輸出，可為用戶提供更具性價比的測試手段和工具，非常適用于WiFi6、WiFi7、5G NR、6G，以及雷達等熱門應用領域的研發。
作為信號產生的工具，其硬性指標是最關鍵也是用戶更為關心的。據了解，N5186A MXG矢量信號發生器無論是動態范圍、相位噪聲、誤差矢量幅度（EVM）和鄰道功率比（ACPR）等，在同類的儀表中都具有非常優異的性能指標。N5186A MXG采用全新DDS技術，通過數字方式實現信號調制和上變頻，大幅提升整個信號的純凈度，可以克服鏡像、載波饋通等信號的干擾，從而產生非常純凈的信號。它還集成了寬帶信號生成功能，產生四路信號的每個通道都可以提供960MHz的分析帶寬。此外，這款矢量信號發生器憑借四通道寬帶信號的產生，可提供信號聚合功能。用戶通過四通道基帶信號的聚合，就可以產生一個帶內或者帶外更寬帶寬的信號，這對于模擬復雜電子環境和場景非常有用。
N5186A MXG矢量信號發生器采用了全新的用戶操作界面，包括旋鈕和按鍵都是采用了全新的設計。此外，它的每一路通道都設置有背光顯示，用戶可以知道操作的具體位置，進而避免一些誤操作。同時，內置的PathWave Signal Generation軟件，可讓用戶很方便地去對不同信號之間進行選擇和切換
那么，是德科技為什么會在這個時間節點推出這款新品?相較是德科技現有的其它同類型產品，它能帶來哪些革新和提升，以及能解決哪些別的儀表所不能解決的問題呢？
事實上，業內比較熟悉的是“是德科技N5182B MXG矢量信號發生器”。據了解，這款產品面世已經十年左右，其帶寬在160MHz，目前最大頻段到6GHz。也就是說，在傳統的2G、3G、4G，甚至早期的5G時代，它都完全可以滿足用戶的要求。
然而，科技的發展正以日新月異的速度在不斷迭代和變革著。伴隨著華為正式宣布，將于2024年推出商用5.5G全套網絡設備，我們正式迎來5G的下一個關鍵階段。5.5G的重點頻段就是6GHz，日前工信部公布的新版《中華人民共和國無線電頻率劃分規定》顯示，6425-7125MHz將用于IMT系統（包含5G/6G）。再來看WiFi。家用WiFi目前普遍都已經升級到WiFi6，WiFi6最大的頻段是6GHz。到WiFi7，其最大的頻段將擴展到7.2GHz以上，且相關標準也已經推出。
是德科技射頻微波產品市場經理劉斌表示：“現在的技術，對于帶寬、調制方式等都有非常高的要求。如WiFi7需要幾百兆赫茲的帶寬，傳統儀表是沒法滿足這個要求的。雖然，客戶可以用更高端的儀表如PSG去生成測試信號，但成本會比較高。所以是德科技借鑒了VXG的體系架構，推出全新的N5186A MXG矢量信號發生器。這款信號發生器每個通道的調制帶寬都可以達到960MHz，用戶可以用一個更經濟的平臺和測試工具來完成新的測試任務。”
是德科技大中華區無線市場部經理白瑛表示：“業界無論是無線通訊，還是蜂窩通訊，都在往更高的頻段去突破。隨著5.5G頻段突破后，就會逐漸去突破6G的頻段，然后往7G頻段靠近。所以是德科技也順應時勢，進行產品的創新和迭代升級，以滿足市場上新興的需求。“
不過，雖然N5186A MXG矢量信號發生器是N5182B MXG矢量信號發生器的全新替代，但它不僅僅是簡單的升級，而是整個的更新換代。據介紹，最關鍵的是，它的整個設計體系以及架構與N5182B MXG矢量信號發生器是完全不同的，這是一個全新的平臺。據介紹，這款新產品本身具有很多創新的技術和亮點。如：內置嵌入式反射計，以及集成PathWave Signal Generation信號生成軟件，并借鑒了VXG的一些核心技術和獲得了專利的創新點，比如采用了基于DDS技術的DAC設計，可讓用戶更加便捷地去進行信號的產生和技術的測試。
這款新品的亮點之一便是搭載了嵌入式反射計，產品定位也主要是射頻應用。EETOP媒體也特別向是德科技請教：“N5186A MXG矢量信號發生器在設計之初，選擇采用搭載嵌入式反射計，是屬于最優項的選擇，還是說它是必選項？業內目前是否也有類似儀表？如果沒有，那這種方式，是否是存在技術難點？”
劉斌回答說：“目前我所知道的，這是業內唯一一款內置了反射計的信號發生器。”
現在5G或者WiFi的信號，它們調制的格式更加復雜，而且對于功率的要求也更高，可能經常跟用戶待測件之間失配，往往會造成用戶很難判斷到底是信號源輸出的信號不準，還是待測件造成的影響。在傳統的儀表中，往往是通過Internal Channel Correction進行修正，但它僅僅是修正信號的幅度。N5186A MXG矢量信號發生器中添加了一個借鑒網絡分析儀的功能，嵌入了反射計，可實現一體化操作。客戶不需要再搭載很復雜的測試系統，直接在儀表里面一鍵式去完成，簡化了測試的流程和時間。
劉斌補充說：“N5186A MXG矢量信號發生器對于現今的通訊系統，是一個非常好的激勵工具。內置反射計既可以針對待測件的實際負載直接進行校準，也可以通過添加一個標準的50歐姆匹配負載進行逐點的校準，其速度非常快。”
結束語
通常而言，通信標準大概每5年演進一代，而PCIe4.0自2017年發布之后，PCIe5.0和PCIe6.0就分別于2019年和2021年以兩年一迭代的速度飛速推進著。在無線通訊方面，過去我們使用的主要是4G和5G技術，而現在已經有很多用戶在從事6G技術的研發。此外，衛星通訊也是最近幾年的熱點領域，比如像星鏈計劃、北斗衛星導航系統等。是德科技全新推出的N5186A MXG矢量信號發生器的相噪性能，相比于是德科技的整個信號發生器產品系列，其相噪性能是非常優異的，僅次于VXG的相噪性能。此外，是德科技還有一系列高性價比、入門級的工具和選擇，可以供用戶進行針對不同應用場景的測試。基于卓越的性能，相信這套易于使用的一站式解決方案，將成為設計和網絡工程師心目中理想的信號發生器！
