泰克全新智能型AFG31000系列，重新定義任意波函數發生器
2018-10-24 16:35:14 nAFG31000系列，顛覆工程師和科研人員生成測試信號的體驗
_____
中國北京2018年10月24日 –全球領先的測量解決方案提供商—泰克科技公司日前宣布推出AFG31000系列，重新定義任意波函數發生器(AFG)。AFG31000采用全新設計，擁有多個業界第一，包括業界最大的觸摸屏和全新智能的用戶界面，這將使工程師和科研人員如虎添翼，因為他們需要生成越來越復雜的測試信號，用于調試、排障、表征和驗證被測器件。
AFG在電子測試中發揮重要作用并得到廣泛采用，但AFG在易用性方面已經明顯滯后于其他測試儀器，比如顯示屏太小，加上其他缺點，它們變得很難學習和操作。此外，傳統AFG缺乏編寫復雜波形序列等一系列測試應用所需的深存儲器和編程能力，而這對優化測試效率至關重要。通過解決這些問題，AFG31000率先成為下一代智能型AFG中的第一款，擁有市場上其他同類產品所沒有的特性和功能。
“對我們來說，一個主要目的是把工具放到客戶手中，讓他們的工作變得更輕松，從而使他們能夠更快、更高效地把創新產品推向市場。由于采用的是十幾年前的界面，市面上任意波函數發生器在生產力上實際上已經過時。”泰克科技公司吉時利產品線副總裁兼總經理Lori Kieklak說，“為解決這個問題，我們從新的角度審視AFG，傾聽了大量的客戶聲音，AFG31000系列讓客戶更簡便、更快速地生成測試信號。”
高級功能重新定義AFG

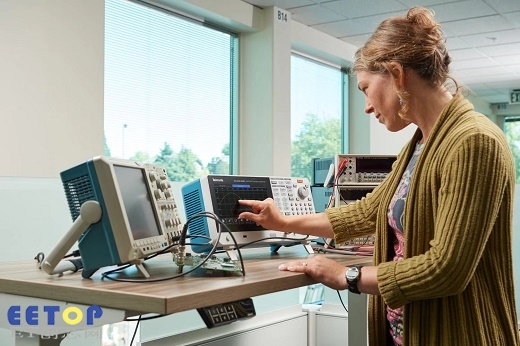

AFG31000系列配備9英寸容性觸摸屏，這是AFG上最大的顯示屏，用戶可以在一個屏幕上，在很淺的菜單樹內查看所有相關設置和參數。與現代觸控智能設備類似，用戶可以輕觸或滑動，簡便地選擇、瀏覽、定位和改變設置。直觀的用戶界面節省了用戶學習和操作儀器的時間，從而大大提高生產力和效率。
獲得專利的InstaViewTM特性首次面市
傳統AFG假設器件的阻抗是50 Ω，但大多數被測器件(DUTs)的阻抗不是50 Ω。這種阻抗不匹配，會導致AFG上設置的波形與DUT上的信號并不一致。AFG31000系列的新專利InstaView全新功能通過在DUT上監測和顯示波形，解決了這個問題，而無需額外的電纜或儀器。顯示屏上顯示的波形可立即響應頻率、幅度、波形形狀及DUT阻抗的變化，從而節省時間并提高可信度。
可編程波形序列
除傳統AFG操作模式外，AFG31000系列提供了一種高級模式或波形定序器模式。在高級模式下，儀器高達128 M點的波形存儲器可以分成256項，用戶可以拖放長波形，或者定序器中的多個波形，定義其輸出方式。與任意波形發生器相比，AFG31000系列可將儀器成本降低約90%，為需要長而不重復波形的用戶或具有復雜時序的多個波形用戶提供經濟實惠的替代方案。
全新ArbBuilder節省時間
AFG31000系列內置全新ArbBuilder工具，利用大的容性觸摸屏，用戶可以在儀器上直接創建和編輯任意波形，而不需先在PC上創建波形，然后再傳送到儀器上。ArbBuilder改善了測試效率，特別是對需要頻繁更改的任意波形。對希望復現示波器捕獲的波形的用戶，他們可以把波形存成.csv文件，然后使用ArbBuilder把文件直接加載到AFG31000中。
當前用戶都非常了解AFG的局限性，他們將AFG31000系列的新波形序列功能和ArbBuilder功能視為生產力和效率的重要提升。TZ Medical公司的工程經理John Moore指出，“這種AFG上的高級功能幾乎可以把典型設置和測試周期縮短一半。”
AFG31000系列儀器提供單通道和雙通道配置，提供了14位垂直分辨率及250 MSa/s、1 GSa/s和2 GSa/s等采樣率。此外，在傳統AFG模式下，用戶可以改變頻率，而不用擔心波形長度和采樣率。輸出幅度范圍為1 mVP-P
~ 10 VP-P至50 Ω負載。
供貨情況和價格
AFG31000系列任意波形/函數發生器25、50和100，150和250 MHz帶寬的型號現已上市。具體請參考https://www.tek.com.cn/arbitrary-function-generator
