不僅僅采用新顯示器和用戶界面，更是一個新標準。

配有 15.6 英寸高清觸摸屏，讓您獲取更大圖像和全面控制。 使用支持手指開合、縮放和滑動的電容式觸摸屏、前面板控件或鼠標分析和管理多個信號，而不必使用菜單操作。

滑動可瀏覽信號

縮放信號可增加可見性

拖放式標記和測量

擁有足夠的通道。

提供 4、6 或 8 條 FlexChannel 輸入。每個輸入均可用于觀察 1 個高分辨率模擬波形或 8 個數字邏輯波形，只需更改探頭即可。

FlexChannel 輸入

1 個高分辨率模擬輸入

每條通道 8 個數字邏輯輸入

支持高達 16 位的垂直分辨率，每個細節都不會錯過。

12 位模擬到數字轉化器，使用高級數字信號處理提供高達 16 位垂直分辨率。 對于疊加在大信號上的微小信號也能直接觀察和測試到信號的細節。

強度（數字）

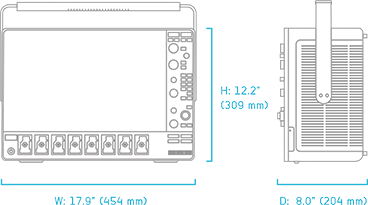

物理尺寸

輸入通道

4、6 或 8 個 FlexChannel 輸入 每個 FlexChannel 通過邏輯探頭提供 1 個模擬信號輸入或 8 個數字邏輯輸入

帶寬¹

350 MHz、500 MHz、1 GHz、2 GHz

采樣率

在所有模擬/數字通道上為 6.25 GS/s

記錄長度

標配模擬（數字）全通道為 62.5 M 點記錄長度；可選配模擬（數字）全通道125 M 點紀錄長度。¹

垂直分辨率

標準為 12 位，高分辨率模式下可達 16 位

觸發類型

邊沿、脈沖寬度、欠幅、超時、窗口、邏輯、建立時間和保持時間、上升/下降時間、I²C¹、SPI¹、USB¹、Ethernet¹、CAN¹、CAN FD¹, LIN¹、FlexRay¹、RS-232/422/485/UART¹, MIL-STD-1553¹, ARINC 429¹, I²S/LJ/RJ/ TDM¹、并行、序列

標準分析

光標：波形、垂直條、水平條、垂直和水平條，分離測量：36 個標準以及測量結果的趨勢、直方圖和頻譜繪圖。數學：基本波形代數、FFT 和 Adv。公式編輯器搜索：在任何觸發標準抖動中搜索：TIE 和相位噪聲

信號發生器¹

任意波形、正弦波、方波、脈沖、斜坡、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢、Cardiac

數字電壓表²

4 位

觸發頻率計數器²

8 位

顯示器

15.6 英寸 (385 mm) TFT 彩色 HD (1,920 x 1,080) 分辨率電容式（多點觸摸）觸摸屏

連接能力

USB 主控端口 (x7), USB 設備端口, LAN (10/100/1000 Base-T 以太網; LXI 標準), 顯示器端口, DVI-D, 視頻輸出

可選串行總線解碼和分析¹

I²C, SPI
RS-232/422/485/UART
USB 2.0
以太網
MIL-STD-1553, ARINC 429
I²S, LJ, RJ, TDM

可選分析¹

高級抖動和眼圖分析

先進電源測試和分析

汽車以太網自動一致性測試

1. 可選和可升級 2. 產品注冊后免費
