elmos推出應用于交流市電的熱釋電傳感器解決方案
2014-12-08 19:44:33 本站原創德國多特蒙德，艾爾默斯公司日前宣布推出基于熱釋電人體感應傳感器的芯片E931.98，該方案的應用可以保護繼電器觸點、延長其使用壽命，同時有效地降低和消除交流電網在負載繼電器開、關過程中產生電弧以及諧波。
當熱釋電探頭檢測到人體移動以后，把檢測到的信號傳給E931.98進行分析和處理，然后根據設定的工作條件來控制所連接的負載開關（如繼電器），并且系統上電之后不需要熱機過程。
從功能上看，E931.98的單芯片方案集成了熱釋電傳感器所需的所有功能，它把采集到的PIR信號進行數字化處理之后輸出REL的推挽信號(push-pull)，另外，也可以通過芯片上的OEN引腳來控制REL信號的使能狀態。為了保護負載繼電器，同事又能降低和消除切換開關繼電器過程中產生的諧波和浪涌電流的影響，該芯片增加了電壓（市電電網）過零檢測的功能。只有當電網電壓發生過零的瞬間，芯片的REL功能才會輸出有效信號把后負載繼電器打開或者關閉。而過零開關的技術非常適合用來切換繼電器，它可以大大延長繼電器的壽命。
鑒于很多照明（如樓道照明、自動開關、安防報警等）的應用需要區分白晝和黑夜兩種不同的工作模式，芯片還設計有OEN的使能引腳，通過外接光敏元器件，如CDS、光敏三極管等，來調節OEN引腳的電壓電平，從而使能或者是屏蔽REL的輸出。
除了上述功能以外，E931.98還為用戶提供了靈活的靈敏度(SENS)設置以及延遲時間設置(ONTIME)功能。這兩個功能使用起來也非常簡單，只需在這兩個引腳上給定一定的模擬電平，芯片內部電路采樣就會根據電平的高低來決定靈敏度的大小以及需要延遲的時間。在確保用戶使用和配置靈活同時，方案最大限度的簡化了外部電路設計和減少所需元器件，從它的典型應用電路（圖1）中不難發現這個優點。在抗RF射頻干擾方面，由于方案中采用高度集成的半導體工藝，以及最簡化的外部線路，該方案的特點尤為突出。
主要優點：
PIR信號進入到芯片之后實現了全數字化處理。
內置穩壓二極管，可使用更寬的供電電源范圍。
非常低的工作電流（最大工作電流：18μA）。
自適應過零檢測功能。
上電后可立即進入正常工作狀態。
用戶可配置靈敏度、延遲時間以及外接光敏傳感器
卓越的抗RF干擾能力
主要應用領域：
具備人體感應的照明應用中，可以在電壓過零的時候?qū)^電器進行開、關。

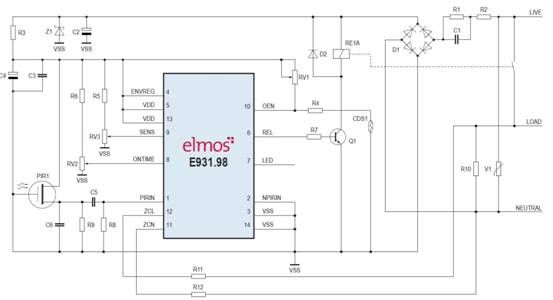

典型應用電路圖：
