橫河測試測量發布面向FTTH系統維護的OTDR
2012-06-26 22:17:09 本站原創

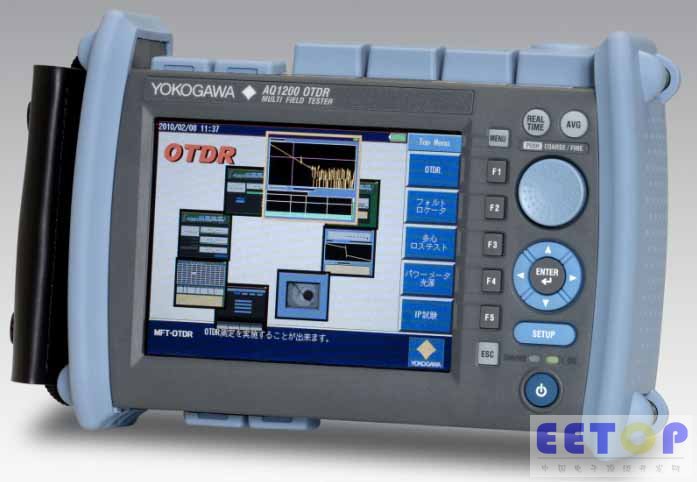

橫河AQ1200 MFT-OTDR系列小巧輕便、價位適中、功能強大、操作性優越，擁有現場需要的所有功能。在發布的4個機型中，AQ1200E、AQ1205E和AQ1205F分別支持三種不同的波長，因此，一臺MFT-OTDR就可以完成整個接入網(連接局端和用戶之間的網絡)的光線路鋪設和維護工作。AQ1205A、AQ1205E和AQ1205F擁有大動態范圍*2和增強的波形質量，適用于帶高端口數光分路器的光纖通信網絡測量，即使線路中光分路器的損耗較大，也可以確保精確測量。
開發背景
隨著越來越多的視頻和其他類型數據在網絡上傳輸，高速、大容量光纖通信網絡正在全世界范圍內廣泛鋪設。中國和印度等新興市場國家正在迅速擴大光纖通信網絡，對OTDR的需求極其強勁。在日本和韓國等國家，光纖通信基礎設施雖然已經趨于完善，但為了確保通信質量和網絡穩定運行，在線路維護方面對OTDR的需求也呈增長趨勢。
橫河公司還有另外一款高性能、多用途的高端OTDR——AQ7275。它主要用于連接大城市和接入網之間的主干網的光線路鋪設和維護。然而，主要涉及接入網的現場維護作業，則需要一臺更小、更輕巧的測試儀器。
為了滿足這一需求，橫河公司在2010年2月發布了小巧輕便、價位適中的AQ1200 MFT-OTDR系列。AQ1200 MFT-OTDR系列中的每個機型都支持不同的測量波長和動態范圍。
產品特點
AQ1200 MFT-OTDR系列小巧緊湊(A5大小)，重量更輕(約1kg)，并且配備了各種光纖通信網絡現場維護工作所必須的基本功能。體積僅有AQ7275的一半，重量僅為AQ7275的三分之一。
AQ1200 MFT-OTDR系列支持無源光網絡(PON)系統的測量。PON系統使用光分路器將光纖從局端分出并將其連接到多個用戶。在PON系統中，分路器對光信號的衰減將導致測量信號變形。AQ1200 MFT- OTDR系列可以確定由線路故障或信號衰減引起的任何問題，并且可以準確找出故障位置。
即將發布的新機型擁有以下功能:
1. 支持3種不同波長
AQ1200E、AQ1205E和AQ1205F這三個機型都支持用于電信網絡鋪設的2個波長和用于維護的另1個波長。因此，這三個機型既可以完成接入網的線路鋪設，又可以完成接入網的日常維護。
此外，這三個機型的線路維護測量端口都有可以阻斷通信波長的濾波器，因此，不會干擾維護波長的測量。也就是說，即使在運行的網絡中使用OTDR進行測量，維護作業不會影響到通信質量，網絡運行也不會影響到測量精度。
2. PON系統的精確測量
AQ1205A、AQ1205E和AQ1205F擁有大動態范圍和增強的波形質量，即使是帶高端口數光分路器的PON系統，也可以執行精確測量。
規格:
波長:
國際電信聯盟(ITU)是聯合國負責國際電信標準的機構，該機構已經指定以下波長可以用于光纖通信:
- 維護: 1625/1650nm
- 電信: 1310/1490/1550nm
可以用于電信和維護的波長因國家、地區和服務提供商而異。
主要目標市場
電信運營商的維護部門
光線路鋪設和維護公司的施工部門
主要應用
光線路鋪設和維護工作中的光纖檢查和光纖評估
*1: 光時域反射儀(OTDR)用于光線路鋪設和維護，主要測量光纖長度和光纖衰減，檢查光纖熔接點的情況并定位故障，如光纖斷點等等。
