大聯大世平集團推出基于onsemi、Vishay和Toshiba產品的30W反激式輔助電源方案
2024-06-11 17:03:47 EETOP2024年6月11日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于安森美（onsemi）NCP1239BD65R2G PWM控制器的30W反激式輔助電源方案。
在信息技術時代，人們對于高效、穩定且具備出色節能特性的輔助電源需求日益增加。特別是在服務器、PC、新能源轉換系統以及工業制造等關鍵領域，一款性能卓越的輔助電源不僅關乎設備的穩定運行，更是節能減排、綠色發展的重要保障。在此背景下，大聯大世平基于onsemi NCP1239BD65R2G PWM控制器推出30W反激式輔助電源方案，可為多領域電力供應提供穩定支持。
本方案核心采用的NCP1239BD65R2G是一款固定頻率電流模式控制器，其具有動態自供電功能，可大大簡化輔助電源和Vcc電容器設計。在芯片性能方面，該控制器的最高供電可達35V，具有帶抖動的65KHz或100KHz開關電路，能夠在峰值電流模式控制下運行。當輔助側功率開始降低時，該控制器將其開關頻率自動折回至最低26KHz的水平。當功率進一步下降時，該零部件進入跳過周期，同時對峰值電流進行限制，確保輕型負載條件下的卓越能效。
不僅如此，NCP1239BD65R2G具有電路簡單，低待機功耗，保護功能齊全等特性。其中，保護功能支持Latch及Auto-Recovery兩種版本，可滿足不同保護需求。

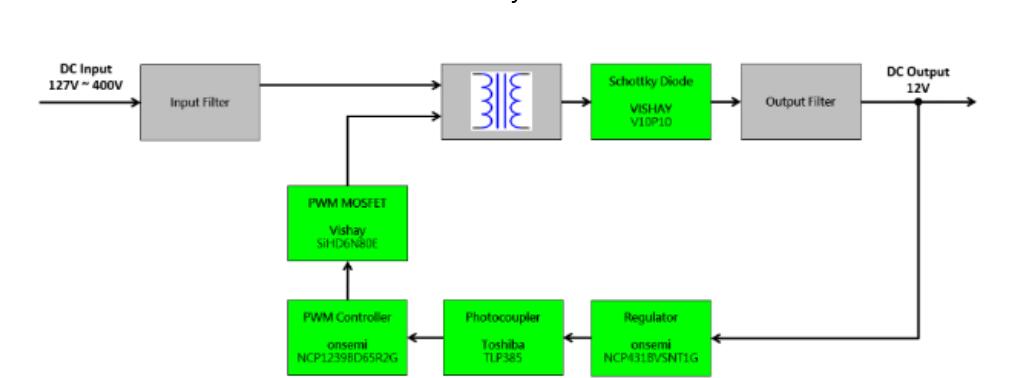

圖示3-大聯大世平基于onsemi、Vishay和Toshiba產品的30W反激式輔助電源方案的方塊圖
除了NCP1239BD65R2G，本方案還集成了onsemi旗下的電壓基準芯片NCP431BVSNT1G、Vishay旗下的PWM MOSFET SiHD6N80E、肖特基二極管V10P10以及Toshiba的光耦產品TLP385。得益于這些器件的出色性能，本方案不僅能夠適用于各式電源供應器的輔助電源設計，還能作為高效適配器的核心組件發揮能效。
核心技術優勢：
? 固定頻率電流模式控制器；
? 具高壓啟動電流，無須額外高壓啟動電路；
? 高VCC電壓操作范圍，最高35V；
? 輕載降頻（最低2KHz）及跳周期控制模式，提升輕載效率及超低待機功耗；
? 輸入斷電檢測功能；
? 內部軟啟動及斜率補償；
? 具有OCP、OVP、OTP功能。
方案規格：
? 輸入電壓：127Vdc ~ 400Vdc；
? 輸出電壓：12Vdc ± 5%；
? 輸出電流：2.5A max；
? 輸出功率：30W max；
? 輸出漣波（Ripple & Noise）：≤120mVp-p；
? 保護：OCP、OVP。
