大聯大世平集團推出基于NXP產品的永磁同步電機（PMSM）驅動方案
2023-09-12 08:58:39 EETOP2023年9月12日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于恩智浦（NXP）FS32K144W芯片的PMSM驅動方案。

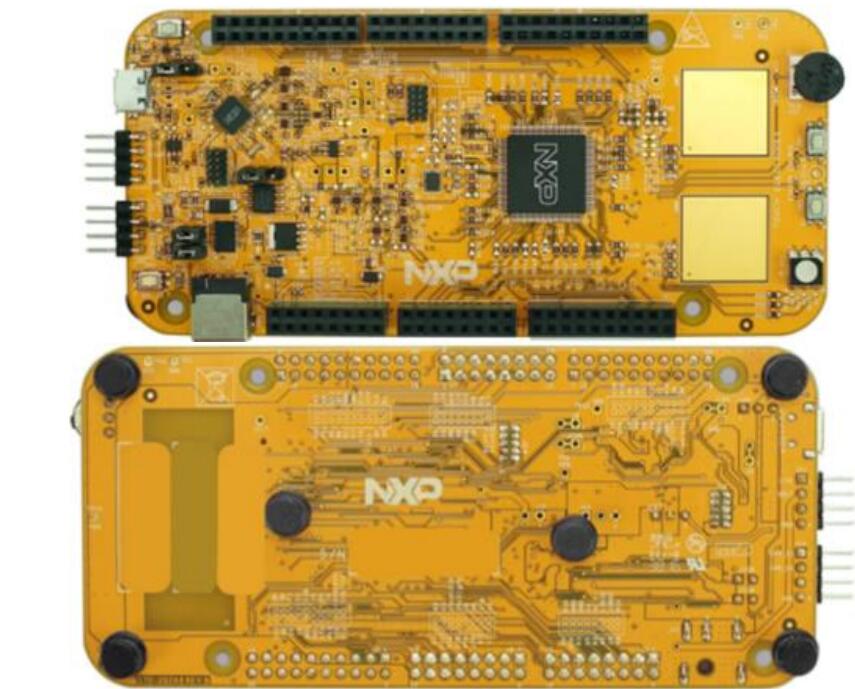

圖示1-大聯大世平基于NXP產品的PMSM驅動方案的展示板圖
隨著新型磁性材料不斷涌現，永磁同步電機（PMSM）的性能不斷提升。得益于環境適應力強、電磁兼容性良好、功率/質量比較高、電動機輸出轉矩大、電動機極限轉速和制動性能優異等特點，PMSM在汽車市場的發展前景非常廣闊，是冷卻風扇、電動壓縮機、電動助力轉向等系統的關鍵組件。由大聯大世平基于NXP FS32K144W芯片推出的PMSM驅動方案可進一步提高汽車系統的控制能力，為實現舒適、智能化的駕駛提供了助力。

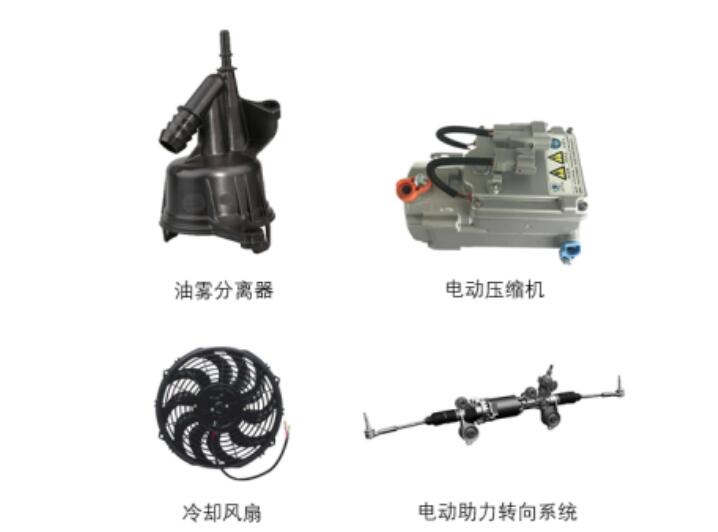

圖示2-大聯大世平基于NXP產品的PMSM驅動方案的場景應用圖
FS32K144W是NXP旗下的一款基于高性能32位微控制器，其基于Arm? Cortex?-M4F內核，工作頻率為80MHz，可承受150℃的高溫環境。并且器件不僅擁有CAN-FD和LIN通信外設接口，還配備豐富的模擬數字外設接口，可為系統提供強大的通信和數據處理能力。

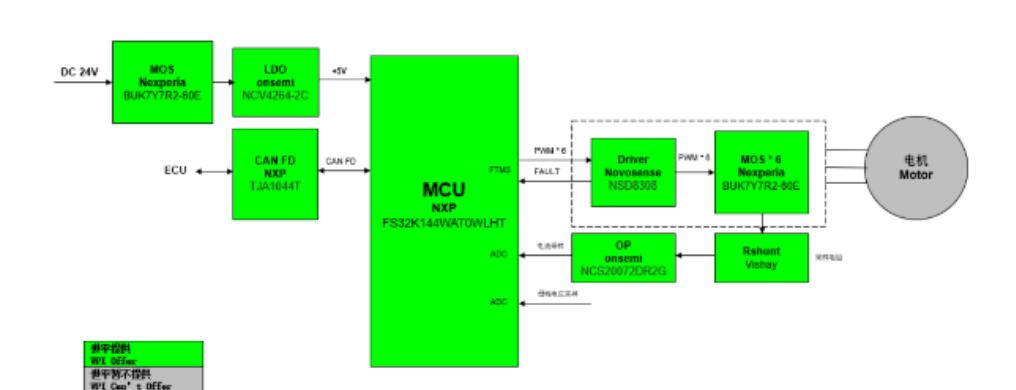

圖示3-大聯大世平基于NXP產品的PMSM驅動方案的方塊圖
除了核心的FS32K144W外，本方案還集成了NXP旗下的CAN-FD、Vishay的分流電阻器、Novosense的驅動器、Nexperia的MOS管以及onsemi的運算放大器和LDO穩壓器。得益于這些產品的卓越性能，本方案可以為汽車對動力系統進行有效的控制與管理，確保其在各種極端的工作條件下保持穩定的運行，極大地提高汽車功能的安全性。
核心技術優勢：
? 32bit ARM Cortex-M4F內核，最高主頻80MHz；
? 512KB閃存，高達64KB SRAM；
? 12位SAR ADC，16位FlexTimer；
? 支持ISO 26262，最高達到ASIL B安全級別；
? 支持 AEC-Q100；
? 車規級工作溫度：-40℃ ~ +150℃。
方案規格：
? 電機規格為24V/7A，3對極，轉速為12000RPM；
? 支持轉速閉環控制；
無感單電阻FOC算法控制，支持剎停功能、順逆風啟動功能。
