2023年5月10日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于安森美NCV12711芯片的初級側穩壓隔離反激式轉換器方案。

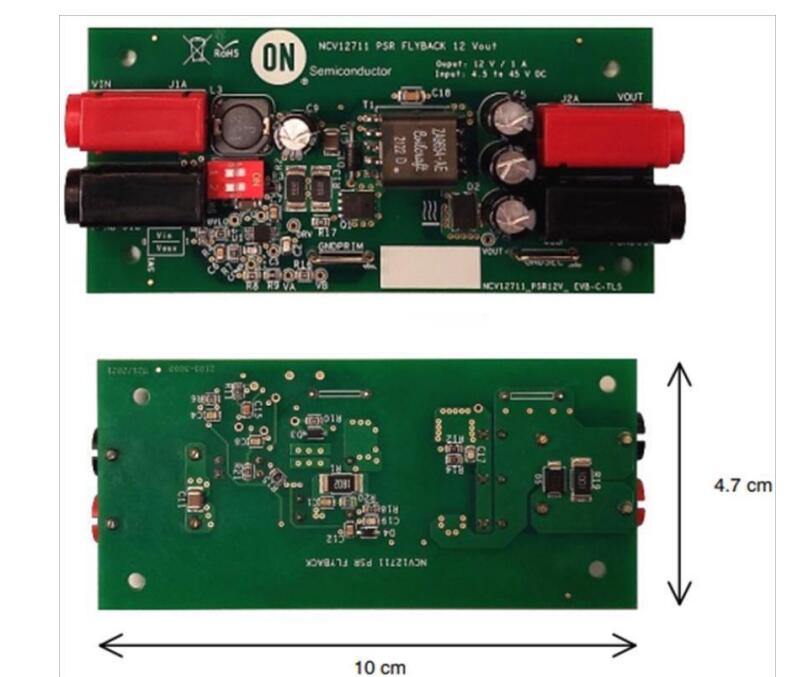

圖示1-大聯大世平基于onsemi產品的初級側穩壓隔離反激式轉換器方案的展示板圖

隨著全球環保意識的不斷提高，新能源汽車逐漸成為人們自駕出行的熱門選擇。對于新能源汽車來說，電源的安全性和高效性是決定汽車性能和續航的主要因素之一，也是人們重點關注對象。因此，對于汽車廠商來說，如何提供一個寬輸入電壓范圍且具有高能效的轉換器便成了一個非常重要的課題。為此，大聯大世平基于onsemi NCV12711芯片推出了初級側穩壓隔離反激式轉換器方案，該方案具備多種電路保護功能，可以在保證能源轉換效率的同時，保障電路安全。

 本方案采用的NCV12711是一款固定頻率峰值電流模式PWM控制器，包含實現單端功率轉換器拓?fù)渌璧乃泄δ堋Ｔ撈骷墓ぷ麟妷悍秶鸀?V至45V，無需輔助繞組，并可在其熱性能范圍內工作。不僅如此，NCV12711還在內部集成了可編程軟啟動、輸入電壓UVLO保護和過功率保護（OPP）電路，可在輸入電壓增加時限制電路的總功率容量。此外，NCV12711還具有一整套保護特性，包括平滑頻率增加的逐周期峰值電流限制和基于定時器的過載保護。所有保護特性均將控制器置于低靜態故障模式，具有1s自動恢復周期，在故障消除時讓系統恢復。

 基于NCV12711的多種產品特點，此初級側穩壓隔離反激式轉換器方案可提供高達12W（2V/1A）的輸出，并且內置的多種保護功能也可為新能源汽車電源系統提供更安全的守護。

核心技術優勢：

? 用于無損啟動序列和自供電操作的內部20mA電流源；

? 帶有頻率掃描的平滑啟動序列；

? 具有精確2.5V參考電壓的內部運算放大器；

? 電流模式控制操作；

? 短路保護；

? 過壓保護；

? 帶遲滯的輸入電壓UVLO；

? 外部禁用的關斷閾值；

? 低待機功耗的0%占空比模式；

? 單電阻可編程振蕩器；

? 用戶可調軟啟動斜率。

方案規格：

? 輸入電壓：4~45Vdc；

? 輸出電壓電流：12V/1A；

? 輸出功率：12W；

? 評估板大小=100mm x 47mm x 15mm。
