大聯大世平集團推出基于onsemi產品的高集成準諧振反激式電源轉換器方案
2023-04-11 09:56:27 EETOP2023年4月11日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于安森美（onsemi）NCP1345芯片的高集成準諧振反激式電源轉換器方案。

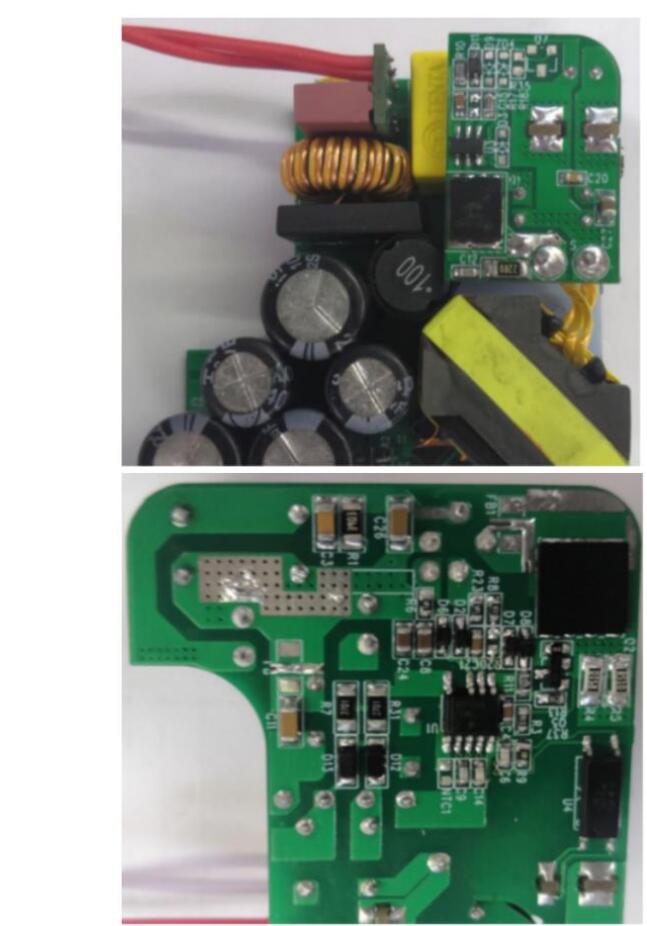

圖示1-大聯大世平基于onsemi產品的高集成準諧振反激式電源轉換器方案的展示板圖
低成本和高可靠性是離線電源設計中兩個最重要的目標。為了達到這一目標，準諧振反激式轉換器正逐漸代替反激式電源轉換器被廣泛應用于手機、平板等消費電子充電器設計中。基于此趨勢，大聯大世平基于onsemi NCP1345芯片推出了高集成準諧振反激式電源轉換器方案，不僅可以滿足市場對于消費電子充電效率的需求，還可以減少物料成本，為設計帶來更高的性價比。

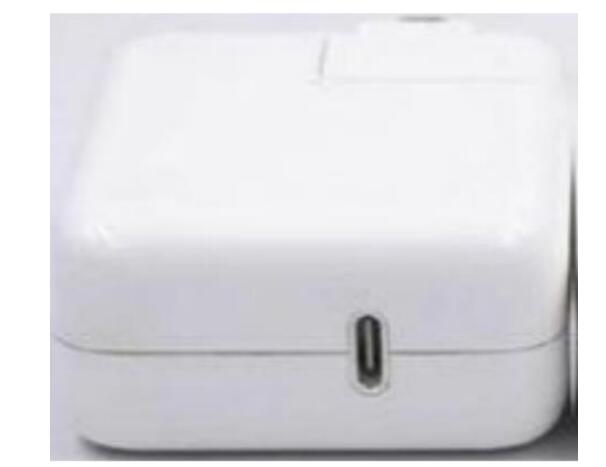

圖示2-大聯大世平基于onsemi產品的高集成準諧振反激式電源轉換器方案的場景應用圖
NCP1345是一款高度集成的準諧振反激式控制器，適用于設計高性能離線USB-PD 和USB Type-C電源轉換器。其包含雙引腳VCC架構，允許直接連接到輔助繞組，以簡化VCC管理器件數量并增加性能。不僅如此，NCP1345還具有基于一次側的輸出限制電路，以確保無論輸出電壓或輸出功率在任何情況時，都能保持恒定輸出電流限制。此外，NCP1345所具備的準諧振（QR）專有波谷鎖定電路，可確保穩定的波谷切換。并且為了確保電源的安全耐用性，NCP1345內置了Brown out/in檢測、過壓保護、過溫保護以及AC線電壓移除檢測等功能。

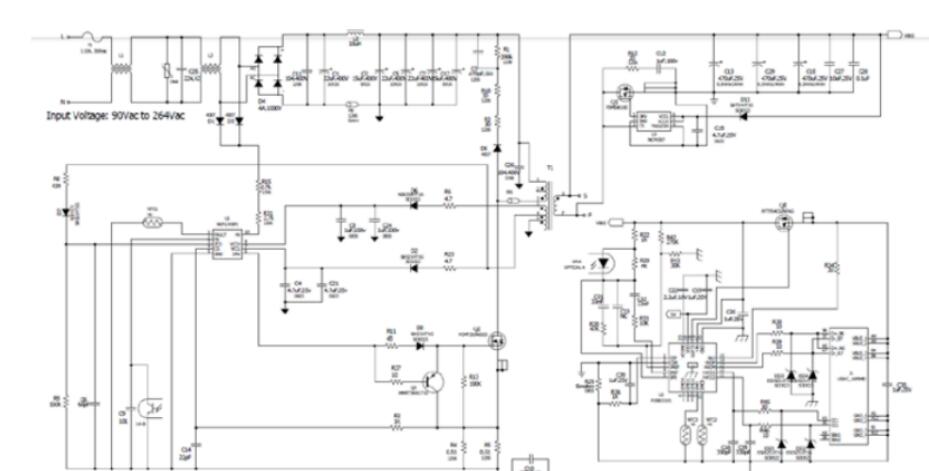

圖示3-大聯大世平基于onsemi產品的高集成準諧振反激式電源轉換器方案的方塊圖
將此方案結合onsemi的FUSB15101 PD3.0協議控制器可提供PD3.0（5V/3A，9V/3A、12V/3A、15V/3A、20V/3.25A）和PPS功能，使其適用于智能手機、PAD和支持PD3.0或PPS協議的NB適配器。另外值得一提的是，該設計還提出了一個雙輔助電源，用于支持PWM控制器。在低輸出電壓時，該PWM控制器由高壓輔助電壓供電，而在高輸出電壓時，則由低壓輔助電壓供電，這種方式能夠有效減少電源體積的同時，提升電源性能。
核心技術優勢：
? 具有掉電檢測功能的集成高壓啟動電路；
? 集成X2電容器放電能力；
? 8V至38V的寬VCCL范圍；
? 用于連接高壓輔助繞組的150V VCCH引腳；
? 36.5V VCC過壓保護；
? 基于初級側的恒定輸出電流限制；
? 繞組短路異常過流故障保護檢測；
? 內部過溫保護；
? 谷底開關操作，帶谷底鎖定以實現無噪音；
? 用于快速減少開關的快速頻率折返頻率；
? 帶輸出電壓補償的跳躍模式；
? 最小化空載功耗；
? 用于降低EMI特征的頻率抖動；
? 閉鎖或自動恢復過載保護；
? 可調過功率保護；
? 固定/可調最大頻率箝位；
? 嚴重故障條件下的故障引腳，與OTP兼容的NTC。
方案規格：
? 通用交流輸入范圍（90–264Vac）；
? 非常低的待機（5V和230Vac）功耗，無插入電纜；
? 非常低的紋波和噪聲；
? 固有的OVP、SCP和OCP保護；
? 在230V和滿載時高達190kHz的高工作頻率；
? 高功率密度（1.62 W/cm3）；
? 在拔下電纜時快速關閉FET，并在再次插入電纜Vbus降至5V時打開FET；
? 帶谷底開關的準諧振電流模式控制；
? 谷底鎖定避免了谷底跳躍操作時的可聞噪音；
? 支持Type-C PD3.0 & PPS協議；
? 自適應輸出OVP和UVP；
? 開回路保護；
? PCBA 尺寸：46mm x 46mm x 19mm。
