大聯大友尚集團推出基于ST產品的電機驅動器解決方案
2021-08-06 16:57:57
大聯大
點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元
2021年8月4日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于意法半導體（ST）STSPIN32F0A的電機驅動器解決方案，適用于電動工具產品。

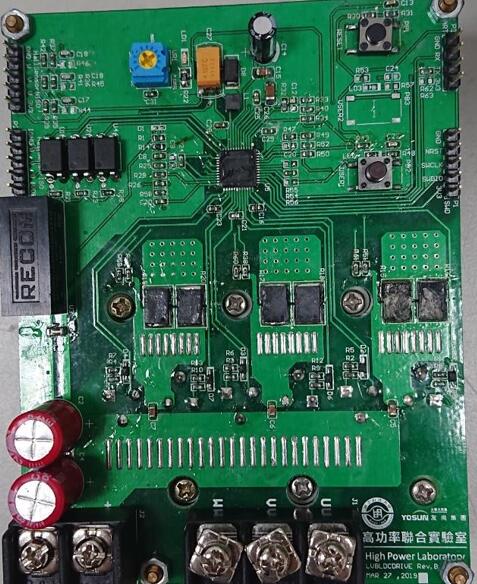

圖示1-大聯大友尚集團推出基于ST產品的電機驅動器解決方案的展示板圖
在電機技術的日新月異下，無刷直流（BLDC）電機憑借著更高的能效、更長的使用壽命、更精巧的外形、更低的噪音和更高的可靠性成為了眾多電動工具的首要選擇。由于電動工具的外觀和重量皆有限制，因此在設計時，人們希望BLDC控制系統可以滿足尺寸小、BOM成本低以及簡單可靠等特點。大聯大友尚集團推出基于ST STSPIN32F0A的電機驅動器解決方案，該方案有助于加快從直流（DC）電機到BLDC電機的過渡。
STSPIN32F0A是一款系統級封裝器件，可提供整合解決方案，適用于使用不同的驅動模式來驅動BLDC電機。它嵌入了三個半橋閘極驅動器，該驅動器驅動電流為600 mA，由于具有整合的互鎖功能，同一半橋的上臂和下臂開關無法同時驅動為高準位。內部DC/DC降壓轉換器提供3.3V電壓，適合為MCU和外部電路供電，內部LDO線性穩壓器為閘極驅動器提供電源電壓。

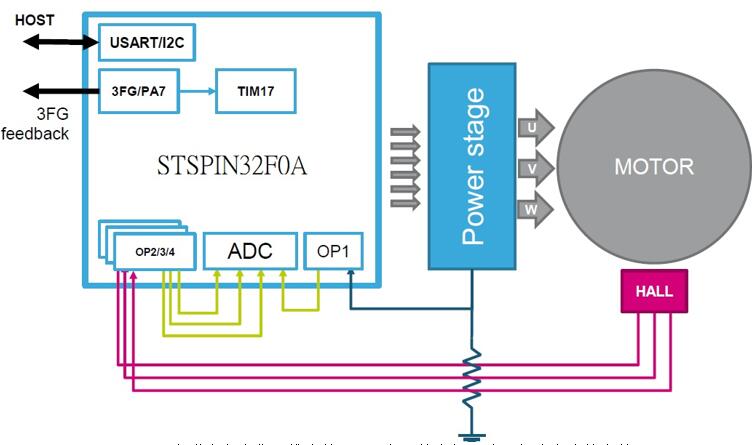

圖示2-大聯大友尚集團推出基于ST產品的電機驅動器解決方案的方塊圖
本方案實現了用于電動工具的600W BLDC電機驅動器設計，其利用三相橋式配置的功率驅動器驅動外部MOSFET，通過內置的霍爾效應傳感器回授轉子位置信號至解碼邏輯電路，以計算轉軸位置。再經由定子電壓計算決定PWM的責任周期以完成電流控制，并可通過來自電動機或運動控制系統主機（微控制器，DSP或FPGA）的運動命令驅動BLDC電機。
此外，本方案除了整合的功率MOSFET閘極驅動電路外，還針對過熱，過流和欠壓情況的設置保護和診斷功能，從而進一步保證了穩健而可靠的設計。并且STSPIN32F0A BLDC電機驅動器芯片提供多種節省空間的散熱增強型封裝，可為各種電壓和電流額定值的電機和運動控制系統提供即用和優化的解決方案。同時此產品還能夠提供例如速度，位置和電流回路執行以及與主機即時連接的應用控制模組，這些模組結構精簡，非常適合固件開發。

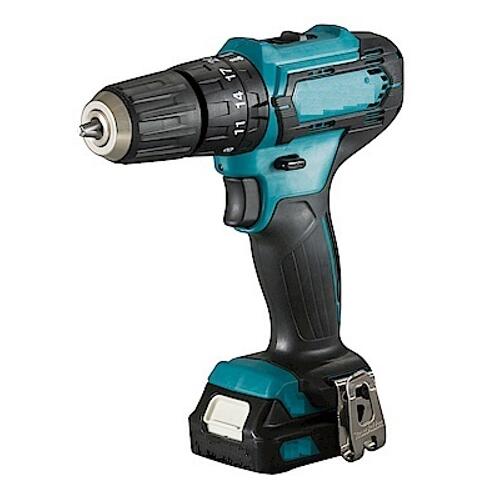

圖示3-大聯大友尚集團推出基于ST產品的電機驅動器解決方案的場景應用圖
核心技術優勢：
- 1.8-10V的極低工作電壓，理想適用于低電壓、電池驅動運行的電機；
- 高達2.6A的高輸出電流，適合全橋架構，待機能耗低至80nA可節能及延長電池壽命；
- 每個完整步進具有高達256微型步進，確保轉軸位置精度和轉動平穩度；
- 最高可靠度的電壓過低鎖定、過壓和熱保護；
- 超小型3mmX3mm QFN封裝。
方案規格：
- 使用之微控制器：STSPIN32F0A；
- 輸入電壓：36V；
- 輸入電流：20A；
- 電機種類：BLDC；
- 額定轉速：2000 RPM；
- 霍爾感應器輸出。
如有任何疑問，請登陸【大大通】進行提問，超過七百位技術專家在線實時為您解答。歡迎關注大聯大官方微博（@大聯大）及大聯大微信平臺：（公眾賬號中搜索“大聯大”或微信號wpg_holdings加關注）。
