Vishay推出小型1500外形尺寸新型通孔電感器，飽和電流達420 A
2021-01-15 14:42:19
Vishay
點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

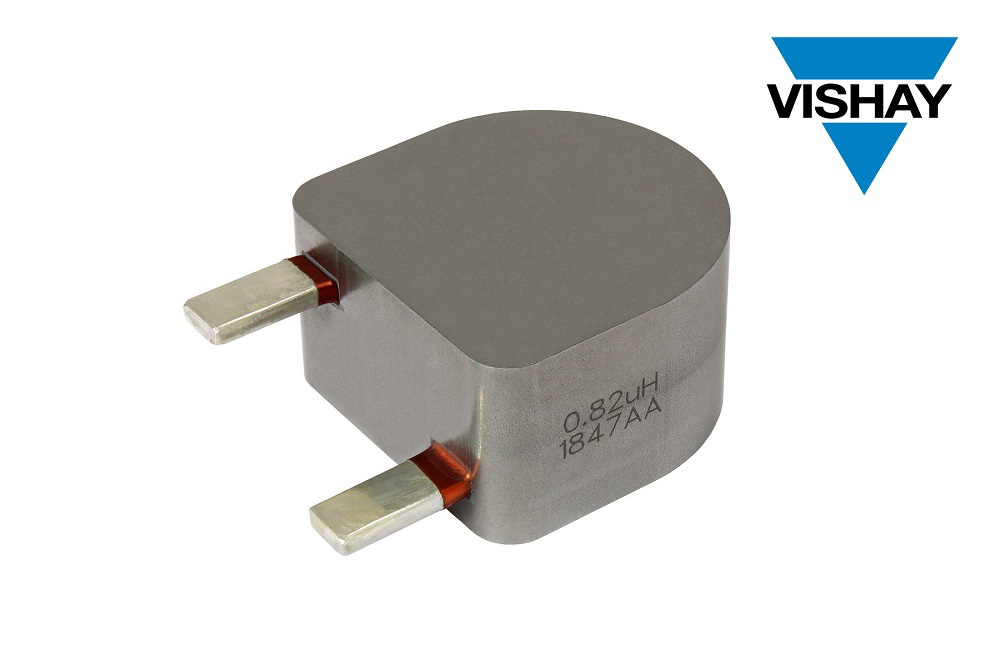

賓夕法尼亞、MALVERN — 2021年1月15日 — 日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出小型1500外形尺寸新型通孔電感器---IHXL-1500VZ-51，在電感值減小30 %的情況下飽和電流高達420 A。Vishay Dale IHXL-1500VZ-51適用于再生能源、工業和通信應用，DCR典型值非常低，僅為0.12 mW，可在+155 ℃ 高溫下連續工作。
日前發布的器件采用屏蔽復合結構，封裝尺寸為38.1 mm x 38.1 mm x 21.9 mm，支持高達150 A連續DC電流。除開關穩壓器、差模和升壓功率因數校正扼流圈、通信基站電源，IHXL-1500VZ-51還可替代高溫工業、太陽能和風電應用中大電流輸入濾波器、DC/DC轉換器使用的大型電感解決方案。
IHXL-1500VZ-51可處理高瞬態電流尖峰，不會出現硬飽和，195 % 額定電流條件下軟飽和為20 %。器件符合RoHS和Vishay綠色標準，無鹵素，對熱沖擊、潮濕和機械沖擊有很強的耐受能力。
器件規格表：
| 外形尺寸 |
1500 |
| 封裝尺寸 (mm) |
38.1 x 38.1 x 21.9 |
| 電感 (µH) |
0.68~3.3 |
| DCR典型值 (mΩ) |
0.12~0.40 |
| DCR最大值 (mΩ) |
0.13~0.42 |
| 溫升電流 (A) |
96~154(1) / 150~235(2) |
| 飽和電流 (A) |
87~301(3) / 124~420(4) |
(1)直流電流 (A)造成一小時后ΔT約為40 °C
(2)直流電流 (A)造成一小時后ΔT約為100 °C
(3)直流電流 (A)造成L0下降約20 %
(4)直流電流 (A)造成L0下降約30 %
IHXL-1500VZ-51現可提供樣品并已實現量產，供貨周期為8至10周。
