基于LatticeECP3 FPGA器件的CGV高速轉換器演示板
2010-05-27 20:06:51 本站原創恩智浦半導體(NXP Semiconductors)今天宣布，CGV™高速數據轉換器系列新增兩款低成本、低功耗演示板，新產品采用了萊迪思半導體公司（納斯達克上市公司：LSCC；公司總部位于俄勒岡州希爾巴羅市）生產的LatticeECP3™器件。新演示板旨在證明恩智浦CGV轉換器與萊迪思ECP3 FPGA系列器件的互通性。演示板1集成了恩智浦ADC1413D和萊迪思ECP3器件；演示板2集成了恩智浦DAC1408D和萊迪思ECP3器件。恩智浦將在2010年5月25日至27日加州阿納海姆市舉行的IEEE微波理論與技術協會(MTT-S)/ 國際微波年會(IMS)上展示DC1413D演示板，展位號3324。
恩智浦CGV高速數據轉換器針對JEDEC JESD204A標準串行接口進行優化設計，不僅大幅減少了數據轉換器與VLSI邏輯器件之間的互聯信號數量，還能通過多數據轉換器通道的同步綁定解決復雜的客戶設計問題。
萊迪思半導體公司歐洲市場部經理Ron Warner表示：“我們非常高興能與恩智浦合作開發新型演示板，開展JESD204A標準接口互通性測試工作。針對JESD204A開發應用，萊迪思公司為系統設計人員提供了成本最低、功耗最小的ECP3 FPGA系列產品。”
恩智浦半導體高速轉換器事業部高級總監兼產品線經理Maury Wood表示：“我們非常高興通過這兩塊演示板來證明恩智浦新型CGV轉換器與萊迪思ECP3 FPGA器件的互連互通。無論是從事基站還是高速儀器儀表的設計工程師，都可以在此參考設計的基礎上，針對實際要求開展設計工作。”

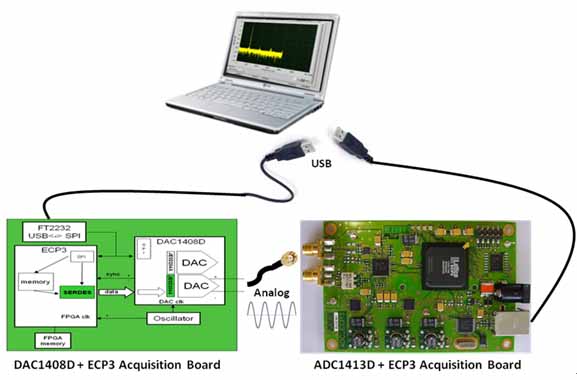

新演示板采用USB供電方式，利用單臺筆記本電腦和兩個備用USB端口，運行LabView或其他信號分析軟件即可實現配合使用的目的（DAC板的信號輸出作為ADC板的信號輸入）。
CGV™ (Convertisseur Grande Vitesse)表明恩智浦兼容JEDEC JESD204A接口標準，支持超集實施方案，能夠顯著改善轉換器速率（最高達4.0 Gbps，標準速率為3.125 Gbps，增幅28%）和轉換器傳輸距離（最大100 cm，標準范圍為20 cm，增幅達400%）。增強的CGV功能還包括 DAC1408D系列D/A轉換器的多器件同步(MDS)。恩智浦實施這一可選功能的目的，在于為LTE MIMO基站及其他高級多通道應用創造條件。恩智浦的MDS實施方案最多可對16個DAC數據流進行同步采樣，同時保持相位一致。
LatticeECP3系列是萊迪思半導體公司推出的第三代高性價比FPGA，是業界成本最低、功耗最小，支持SERDES接口標準的FPGA器件。LatticeECP3 FPGA系列器件支持多協議3.2G SERDES和XAUI抖動標準、DDR3存儲器接口、功能強大的DSP技術和高密度的片上存儲器（高達149K LUT），所有器件的功耗和價格只有支持SERDES功能的同類FPGA的一半。
ADC1413D加ECP3演示板可隨時訂購。
