手把手教你制作高速吹風機
2024-03-27 12:48:56 世輝前言：高速吹風機量價齊升 市場競爭格局初顯
吹風機是居家生活必備物品，然而傳統型吹風機所帶來的體驗并不佳，高頻使用的女性群體對此更是深有感觸。究其原因主要有：轉速低，通常在每分鐘2萬轉左右，導致干發速度慢；高溫干發，容易損傷頭發；噪聲大且體積笨重等等。因此，能改善這些問題的高速吹風機一經推出便迅速風靡市場、發展迅猛，品牌數量與產品型號均呈加速增長態勢。據統計，2020年僅有6個品牌生產高速吹風機，共16款機型；而截至23年6月，已有84個品牌推出了總共139款不同型號的高速吹風機。與此同時，高速吹風機競爭格局初顯：高速電吹風開創者——英國品牌戴森主打高端市場；本土品牌徠芬則低價切入市場，主打中低端市場，并以其高性價比的產品占據國內市場線上銷量榜首。徠芬產品低價的關鍵在于其通過自研電機大幅降低了生產成本；而電機的背后則離不開一套高可靠、高性價比的MCU方案。
作為高速吹風機市場背后的核“芯”玩家，國產品牌BPS（晶豐明源）及旗下的Linko（凌鷗創芯）一直致力于持續迭代和優化IC產品。Excelpoint世健旗下子公司Synergy世輝是BPS和Linko的授權代理商，可以為客戶提供完整的解決方案與技術支持。接下來，Synergy世輝的FAE將基于凌鷗的MCU方案，手把手教您制作一個高速吹風機。
方案介紹
本次使用的方案為:
凌鷗MCU-LKS32MC037LM6S8B + IPM-LKS1D5003D +電源BP85226DF
整體方案特點
· 成熟的控制算法，啟動平穩，啟動兼容性強，電機噪音低，無金屬異響，控制穩定。
· 紋波補償算法，減小母線電解電容，降低高壓電容成本，極致性價比。
· 雙電阻采樣，運行平穩，噪音小，FOC快速剎。
· 功率部分采用LKS1D500xD單相IPM-ESOP13封裝，生產工藝簡單，散熱好，性價比高。
· 安全保護機制：過壓、過溫、堵風口停機保護。
· 輔助電源BP85226DF，集成VCC電容、續流二極管反饋二極管，支持快速開關機。
MCU原理圖
圖1：MCU主控是電機的心臟，高速M0內核
（一）MCU主控優勢
· 電機控制專用MCU，內置運放、比較器、DAC、MCPWM等，外圍簡潔。
· 工作溫度滿足105度工業級要求，滿足風筒應用的特別需求。
· 工作電流小，037L/038L 內置5V LDO可以直接給仿真器燒錄供電。
· 進一步減少外圍器件，縮小PCB尺寸。
· 可滿足兩對極電機高達每分鐘22萬電轉速的算力需求。
· 儀表級全差分可編程增益放大器OPA。
· 不需要電壓偏置，可處理正負電流信號。
· 高精度0.5%電壓基準源。
· 內置比較器，負端電壓基準可選。
· 內置DAC，可作為過壓過流比較參考。

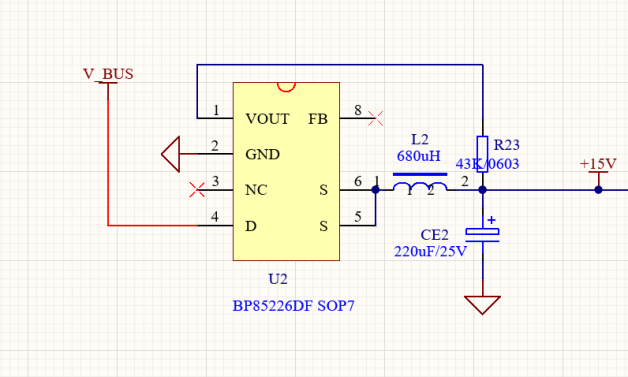

圖2：電源供電部分: BP85226DF外圍電路

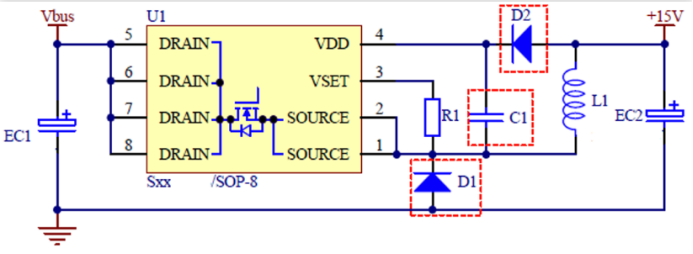

圖3：競品電源 外圍復雜
極簡外圍的IPM供電電路，可用在多種場合功率器件的輔助供電，布線簡減少走線干擾易過EMC。
（二）電源優勢
· 外圍極簡，節省Vcc電容、續流二極管、反饋二極管等。
· 支持快速開關功能，極大程度上降低啟動延時，提升用戶體驗。
· 待機功耗低（50mW@230Vac），輸出電壓可調。
· 擁有改善EMI性能的頻率調制技術。

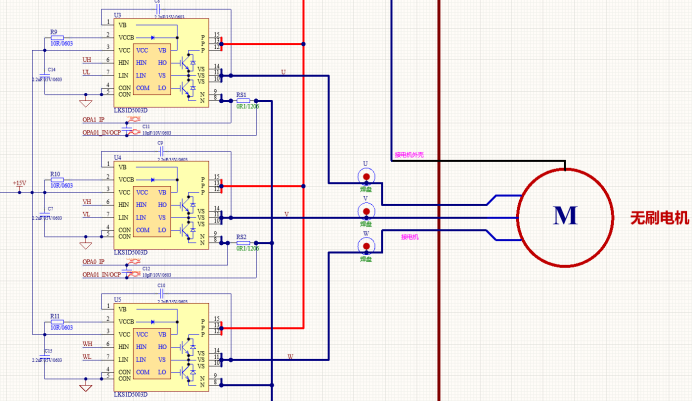

圖4：IPM功率器件部分
高速電機的U V W相功率模塊，因MOS管不良率高，本次選用凌鷗的高壓IPM模塊。
（三）IPM模塊的優勢
· 集成度高，內置600V預驅、快恢復Mos、自舉二極管，溫度檢測功能可選。
· 優化的封裝設計，成本較三相IPM大幅下降，甚至可以和分立預驅、Mos競爭。
· 具有良好的散熱能力，并且滿足電氣間隙要求。
· 與三相IPM相比，其布板靈活，適應環形、條形、異形等多種結構的PCB。
· 與分立預驅、Mos相比，其零件數量少，加工成本低，可靠性高。
· 產品系列化，滿足相同封裝，300V/500V耐壓、7A/5A/4A/3A有4款電流型號可匹配。

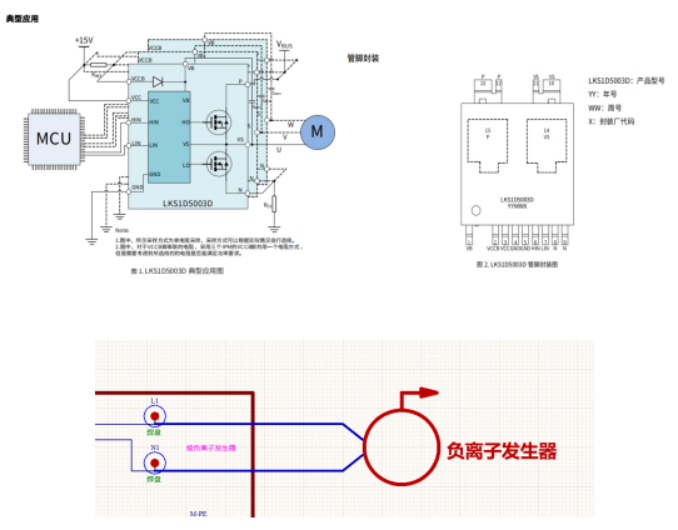

圖5：負離子發生器
秋冬季節天氣干燥，使用負離子可以避免頭發靜電問題，負離子工作時會產生帶負電的離子微粒，可以讓發質順頭發不枯燥，緊致毛鱗片、減少分叉。因此增加負離子功能也是有必要的。

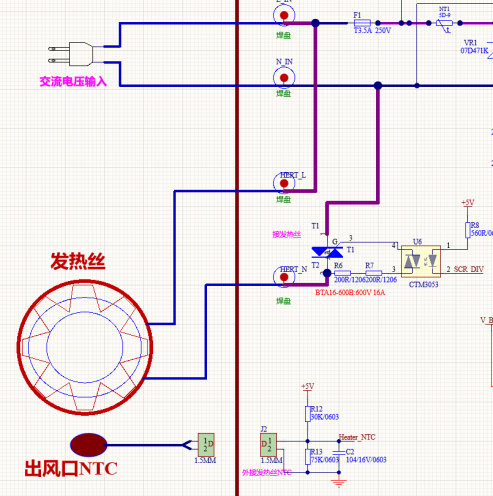

圖6：發熱絲部分
此外，秋冬季吹頭發時還需要更多的熱量，因此也要加上過溫保護功能：用MCU實時監控發熱絲溫度，緊急情況下可以關掉發熱絲，而且發熱絲內部也有過流過溫保護。

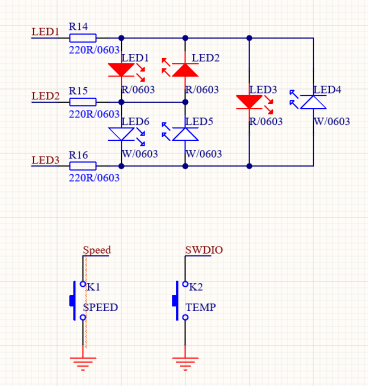

圖7：按鍵指示燈部分
再加個按鍵和指示燈也是有必要的，能更方便直觀地控制顯示溫度檔位。

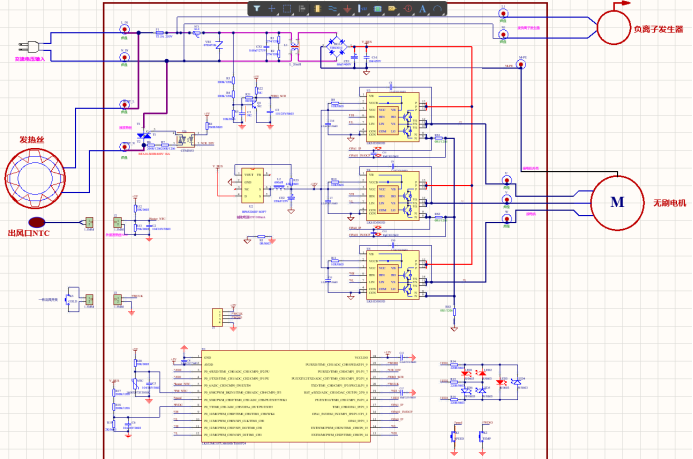

圖8：搭建完后整體原理圖
（四）元件封裝搭建

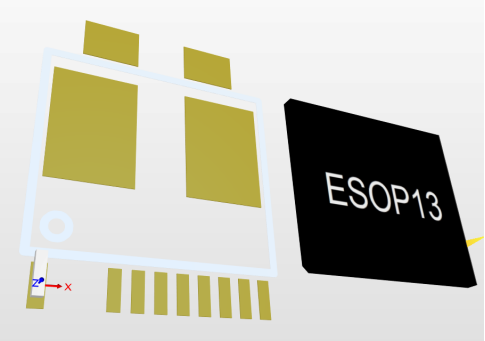

圖9：給各元件都加上8D封裝，后續方便看效果圖（上圖只是其中一個元件）
（五）PCB布線搭建

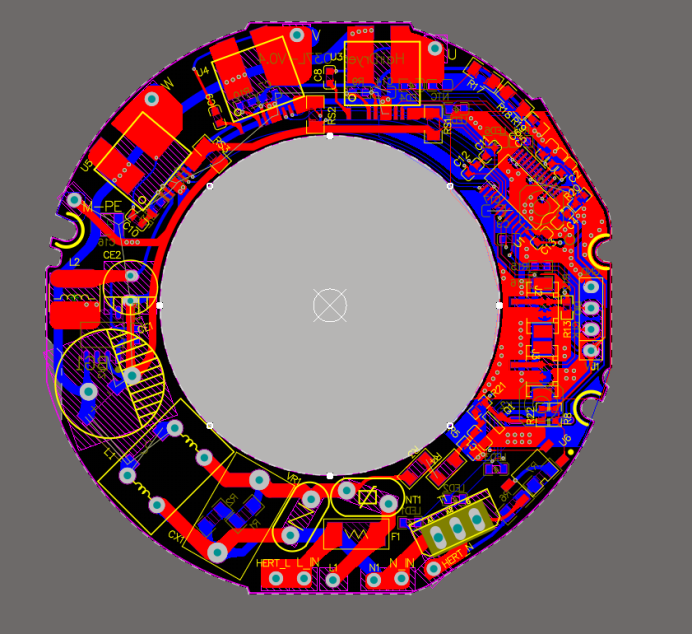

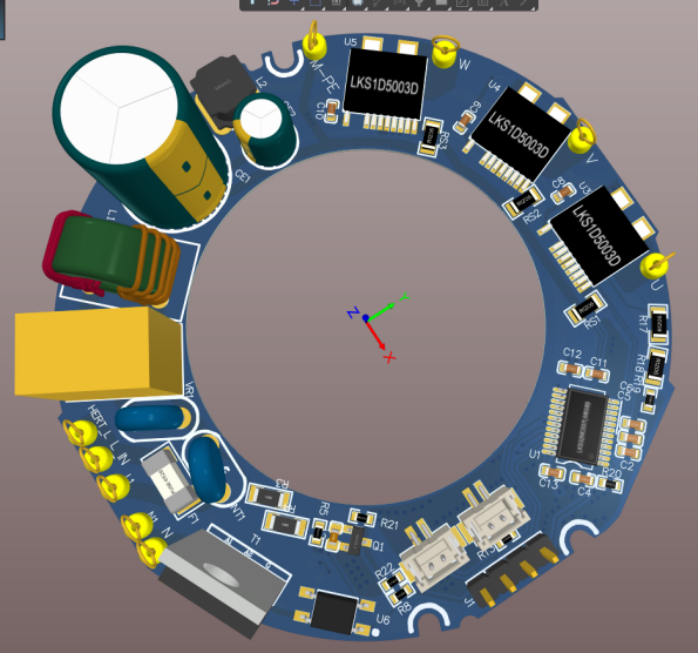

圖10：PCB完成后
（六）8D效果正反面圖：

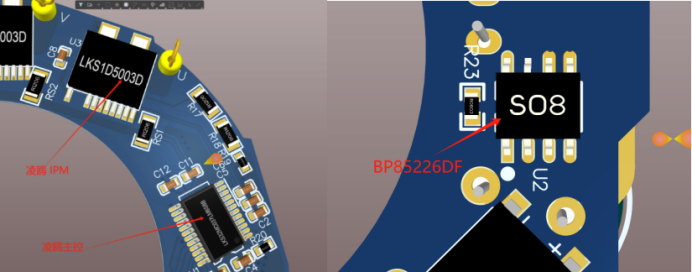

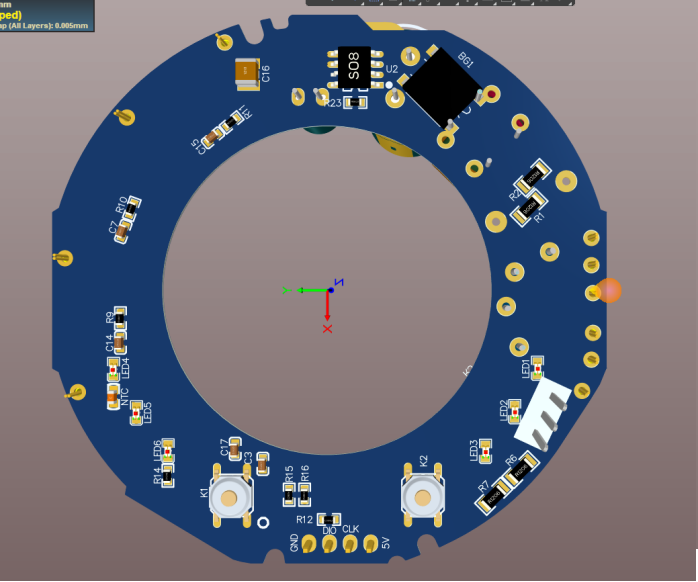

圖11：8D效果正反面圖
（七）凌鷗MCU-LKS32MC037LM6S8B + IPM-LKS1D5003D +電源BP85226DF

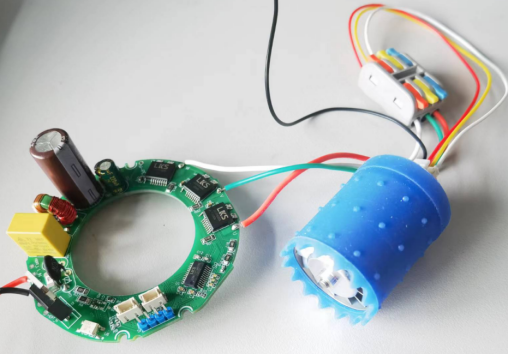

圖12：凌鷗MCU-LKS32MC037LM6S8B + IPM-LKS1D5003D +電源BP85226DF
（八）軟件調試

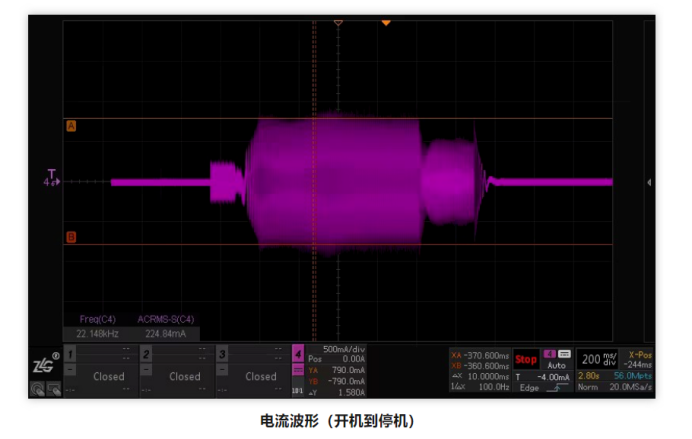

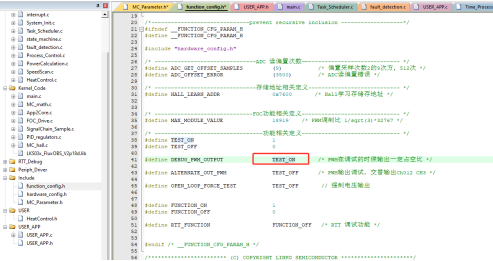

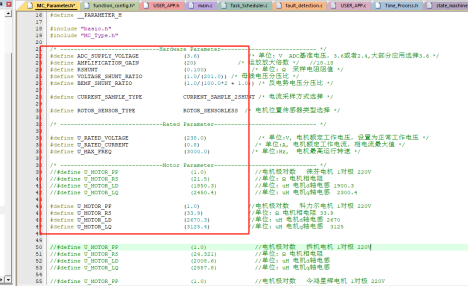

軟件調試階段，需要測試硬件是否正常：先配置端口參數，在sys_init()系統初始化函數中使能DebugPWM_OutputFunction()函數，用示波器測試每相的PWM波形是否正常（注意：不能帶電機，且電流設置為0.2A即可）。波形正常，說明硬件正常；不正常，則需要檢查電路是否有問題，依次逐級排查。
U V W 三相波形正常后，可以裝電機上電測試。
最后，調試好后裝上外殼測EMC之后，一個高速吹風機就制作完成了。
Synergy世輝電子作為Excelpoint世健旗下的全資子公司，秉承了母公司良好的技術基因，能提供一站式的器件硬件支持，同時擁有自己的軟件工程師，后續能提供針對高速電機軟件測試相關的支持，全力幫助客戶建立及優化自主可控的應用開發能力，縮短項目周期，在激烈的市場中搶占先機。
