意法半導體（ST）全球首款基于ARM Cortex－M7的STM32F7微控制器正式量產

2015-07-06 19:36:07 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

橫跨多重電子應用領域、全球領先的半導體供應商意法半導體（STMicroelectronics，簡稱ST；紐約證券交易所代碼：STM）成為第一個量產Cortex^®-M7微控制器的芯片制造商。Cortex^®-M7是最新、性能最高的Cortex-M處理器內核，適用于各種先進的消費電子、工業、醫療和物聯網（IoT）設備產品。

在新款STM32F7微控制器的智能架構內，意法半導體整合了Cortex-M7內核及先進的外設接口，幫助設計人員提高應用性能，增加新功能，延長電池續航時間，保證數據安全，進而減少外部元器件的使用量，降低產品成本并縮減外觀尺寸。該架構還能節省設計人員花費在優化代碼性能方面的時間，讓他們能夠集中更多的精力為最終產品開發實現具有差異化的功能。

意法半導體微控制器產品部市場總監Daniel Colonna表示：“意法半導體這一全球首款且綜合了業內領先架構和集成功能，讓我們的客戶能夠為目標市場提供出色的產品，此外，我們開發環境的優勢（包括已上市的STM32F7探索工具和固件）將有助于加快研發周期。”

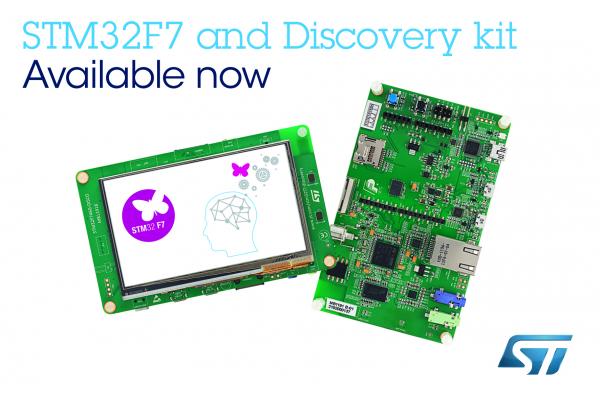

為實現各種多元化應用，STM32F7探索套件配備完整的STM32Cube固件庫，以及軟件開發工具廠商和ARM^®mbed™在線開發社區的直接支持。通過親民的定價（49.90美元）和精巧的設計，包括WQVGA彩色觸屏、立體聲音頻、多傳感器支持、數據安全機制及高速通信接口，探索套件的開放式硬件向市場展示了STM32F7的實用功能。板載ST-Link調試器/編程器（無需另配探針），結合Arduino Uno連接支持和大量的專用插接板，使探索套件具有無限的擴展能力。

STM32F7芯片已開始量產，提供多種封裝選擇，包括14mm x 14mm LQFP100、28mm x 28mm LQFP208、10mm x 10mm 0.65mm節距UFBGA176、13mm x 13mm 0.8mm節距TFBGA216和5.9mm x 4.6mm WLCSP143。訂貨1000件，100針LQFP封裝的512KB內部閃存的STM32F745VE起價6.73美元。

技術細節：

與過去的Cortex-M4內核相比，新的Cortex-M7內核有很多優勢，而STM32F7微控制器則將這些優勢發揮得淋漓盡致。新內核將數字信號處理性能（DSP）在原來的基礎上提高約一倍，能夠滿足高速或多通道音視頻、無線通信、運動識別或電機控制的需求，同時還是首款內置片上高速緩存的Cortex-M內核，能夠快速傳輸數據，高速執行嵌入式閃存或外存（例如雙模四線SPI存儲器）的指令。Cortex-M7的先進功能與STM32產品家族的優勢相輔相成，例如STM32的高能效，引腳、外設、軟件在500余款產品中相互兼容，以及龐大的STM32開發生態系統。

意法半導體在Cortex-M7內核外集合成一系列先進外設，例如USB OTG控制器專用電壓軌可使USB保持通信狀態，同時芯片其它電路降至1.8V，以節省電能；大多數外設都有雙時鐘域，這樣設計準許CPU降低主頻，功耗降至最低，同時通信外設的時鐘頻率保持不變。

目前意法半導體的STM32F7推出了兩條產品線。STM32F745和STM32F746/756都搭載Cortex-M7內核，該內核內置浮點運算單元和DSP擴展指令集，主頻高達216MHz。這些產品的能效很高，在1.8V時達到6 CoreMark/mW；同時，在停止模式下，保留SRAM全部數據，電流僅為100μA：相當于基于Cortex-M4內核的STM32F469的能效。出色的能效歸功于意法半導體的市場領先的90納米制造工藝、獨有的減少閃存訪存時間的ART Accelerator™圖形引擎、先進的主頻和功耗優化技術——電壓調整和低頻/超頻。

STM32F745內置最高1MB閃存、320KB RAM、以太網接口、QSPI接口、攝像頭接口和靈活存儲控制器（FMC）。STM32F746比STM32F745多一個TFT-LCD控制器。STM32F756比STM32F746多一個加密/哈什（Crypto/Hash）處理器，可對AES-128/-192/-256加密算法進行硬件加速，支持GCM和CCM、Triple DES和hash（MD5、SHA-1、SHA-2）加密算法。

STM32F7開發生態系統包括探索套件和STM32746G-EVAL2和STM32756G-EVAL2兩種評估板。STM32F7探索套件（STM32F746G-DISCO）讓設計人員在任何開發階段靈活地優調軟硬件，最大限度降低投資成本。開發人員還受益于相關的STM32CubeF7固件和代碼兼容性，軟件全系均兼容且準許設計人員在STM32F7應用開發中重新啟用STM32F4的全部軟件資產。
