東芝推出“TXZ+?族高級系列” ARM? Cortex?-M3微控制器

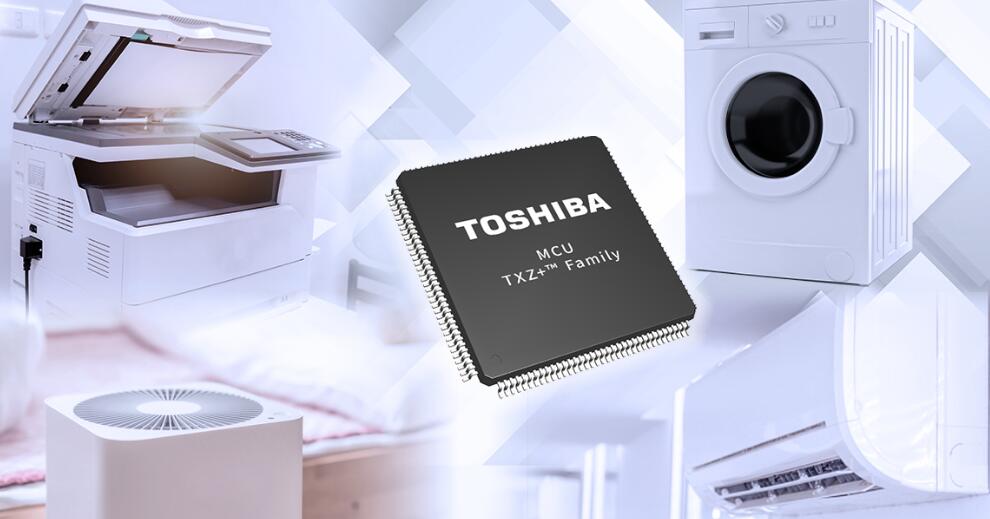

2023-06-28 08:08:52 EETOP東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，在其搭載32位微控制器產品組“TXZ+TM族高級系列”的“M3H組”中新推出“M3H組（2）”，該系列產品配備了采用40nm工藝制造而成的Cortex?-M3。
近年來，隨著數字技術的滲透，特別是在物聯網IoT領域的普及，以及日益先進的各種設備功能，用戶對更大程序容量和支持FOTA（無線固件升級）的需求不斷增加。新產品M3H組（2）將東芝現有產品M3H組（1）的代碼閃存容量從512KB（部分為256KB或384KB）擴展至1MB[1]，RAM容量從66KB[2]擴展至130KB[2]。其他特性包括內置ARM? Cortex?-M3內核，運行頻率高達120MHz，內部集成代碼閃存和32KB數據閃存，編程/擦除周期耐久度10萬次。此外，這些微控制器還提供各種接口和電機控制選項，如UART、I2C接口、高級編碼器輸入電路和高級可編程電機控制電路。東芝M3H組微控制器產品線有助于改進電機、家用電器和工業設備等廣泛應用中的物聯網和高級功能。
在新產品中，利用兩個512KB的單獨區域可實現1MB[1]代碼閃存。該實施方法允許從一個區域讀取指令，同時將更新的代碼并行編程至另一個區域。最后，通過區域交換功能[3]實現固件替換功能。
M3H組產品配備了mcu.html">UART、TSPI、I2C接口、2單元DMAC和LCD顯示控制器[4]，以滿足各種消費類或工業應用的需求。為了支持各類傳感應用，新產品具有最多21通道的12位高速、高精度模數轉換器（ADC），每個模擬輸入引腳有兩種采樣保持時間可供選擇。此外，通過結合高級可編程電機控制電路和高級編碼器輸入電路，實現與高速、高精度12位模數轉換器的同步運行，它們還適用于控制交流電機和直流無刷電機。
器件的閃存、RAM、ADC和時鐘提供自診斷功能，有助于客戶通過IEC60730 B類功能安全認證。
現可提供文檔、實際使用的示例軟件，以及控制每種外圍設備接口的驅動程序軟件。并與ARM?全球生態系統合作伙伴合作提供評估板和開發環境。
? 應用
- 用于消費類設備（家用電器、玩具、辦公用品、保健設備等）以及辦公設備（多功能打印機等）的主控裝置
- 消費類設備、工業設備的電機控制
- 消費類、工業類物聯網設備
? 特性
- 高性能ARM? Cortex?-M3核心，最高頻率為120MHz
- 內部存儲器容量增加
代碼閃存容量：1MB[1]
RAM容量：130KB[2]
- 區域交換法固件替換功能，支持固件在微控制器持續運行的情況下進行升級[3]。
- 用于IEC 60730 B類功能安全要求的自診斷功能
- 豐富的封裝產品線
? 主要規格
產品組名稱 | ||
CPU內核 | ARM? Cortex?-M3 ? 存儲器保護單元（MPU） | |
最高工作頻率 | 120MHz | |
內部振蕩器 | 振蕩頻率 | 10MHz（+/-1%） |
內部 存儲器 | 代碼閃存 | 1024KB[1] （編程／擦除周期：多達100,000次） 區域交換法固件替換功能具有兩個512KB的獨立代碼閃存區域[3] |
數據閃存 | 32KB（編程／擦除周期：多達100,000次） | |
RAM | 128KB和備份RAM 2KB（帶奇偶校驗） | |
I/O端口 | 56至134 | |
外部中斷 | 12至23因數 | |
DMA控制器（DMAC） | DMA請求：2個單元，54至64因數， 內部／外部觸發 | |
定時器功能 | 32位定時器事件計數器（T32A） | 8通道 （如果用作16位定時器，則為16通道） |
實時時鐘（RTC） | 1通道 | |
通信 功能 | UART | 7至8通道 |
I2C接口（I2C） | 2至4通道 | |
TSPI | 1至5通道 | |
模擬 功能 | 12位模數轉換器 | 12至21通道輸入 |
8位數模轉換器 | 2通道 | |
比較器 | 1通道 | |
電機 控制 電路 | 高級可編程電機控制電路（A-PMD） | 1通道 |
高級編碼器輸入電路（32位）（A-ENC32） | 1通道 | |
其它 外圍設備 電路 | 遙控信號預處理器（RMC） | 1通道 |
CRC計算電路（CRC） | 1通道，CRC32、CRC16 | |
LCD顯示控制器（DLCD） | 無偏置驅動：40段×4公共端（最大值）[4] | |
系統 功能 | 看門狗定時器（SIWDT） | 1通道 |
電壓檢測電路（LVD） | 1通道 | |
振蕩頻率檢測器（OFD） | 1通道 | |
片上調試功能 | Jtag / SWD | |
工作電壓 | 2.7至5.5V，單電壓供電 | |
封裝/引腳 | LQFP144（20mm×20mm，0.5mm腳距） LQFP128（14mm×14mm，0.4mm腳距） LQFP128（14mm×20mm，0.5mm腳距） LQFP100（14mm×14mm，0.5mm腳距） QFP100（14mm×20mm，0.65mm腳距） LQFP80 （12mm×12mm，0.5mm腳距） LQFP64 （10mm×10mm，0.5mm腳距） | |
