Apple Watch主芯片分析
2015-04-15 08:26:46 本站原創蘋果表示，Apple Watch將具有三個系列，Apple Watch Sport、Apple Watch 和 Apple Watch Edition。三個系列的表殼材質為鋁合金，不銹鋼和金，同時可以與多種表帶任意搭配組合。
為Apple Watch Sport定制的鋁合金重量相當，強度能超過普通鋁合金60%。為打造表殼而定制的不銹鋼，經過特殊的冷鍛處理，硬度提升了80%。每個每個鏈?zhǔn)奖韼Ф加?40多個零件構成。
內部結構怎么樣呢？
ChipWorks 早在蘋果宣布Apple Watch的時候就研究過，發現它應該支持Wi-Fi，現在終于可以完全確認了。Apple Watch使用的無線芯片確實是猜想中的博通BCM4334，單芯片雙頻段方案，支持802.11n Wi-Fi、藍牙4.0+HS、FM。
同時還可以確認的是支持NFC，而判斷方法非常高明，看芯片封裝方式和相對尺寸！
這是iPhone 6里使用的NFC控制器NXP 65V10，7 7焊球網格封裝。
AS3923 NFC功率放大器的正反面圖，5 4焊球網格封裝。
AIeHrY.jpg" alt="(電子工程專輯)">哦還有Invensense MP67B動作傳感器。

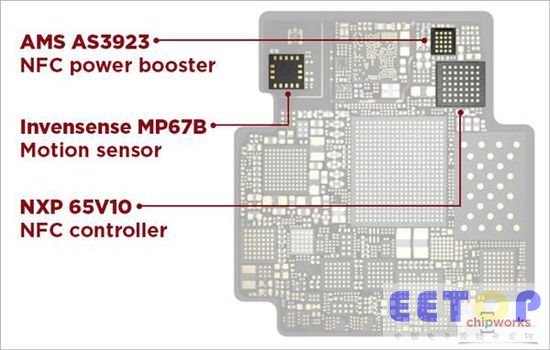

結合蘋果給出的Apple Watch主板焊點圖，就可以基本確定它們?nèi)齻€(gè)的存在和位置了。
