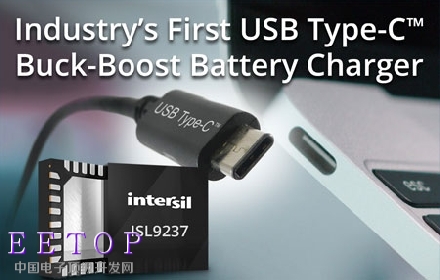

Intersil推出最新單芯片USB－C升壓－降壓電池充電器
2016-02-18 16:56:44 未知 |
創新電源管理與精密模擬解決方案領先供應商Intersil公司（納斯達克交易代碼：ISIL）今天宣布，推出業內首款支持雙向輸電的單芯片升壓-降壓電池充電器解決方案---ISL9237，其采用USB Type-CTM可反轉（正反插）連接器，應用于超極本、平板電腦、各種便攜式電子產品和移動電源。Intersil的單芯片窄范圍VDC（NVDC）電池充電器解決方案和競爭對手的升壓-降壓雙芯片充電解決方案相比，單芯片解決方案可減少一個升壓器IC和電感，幫助客戶節省物料成本多達40%。ISL9237利用Intersil的R3™調制專利技術，實現無噪聲運行、卓越的輕負載效率和超快瞬態響應，以延長電池續航時間。
ISL9237支持USB 3.1規范，作為可向1-3單元鋰離子電池提供降壓模式、降壓-升壓模式和升壓模式的業內首款單芯片電池充電器，成為新興的USB-C™生態系統一員。另外它還通過out-5V反向降壓模式支持USB On-The-Go（OTG）特性，并將傳統的雙階段充電簡化為單階段升壓-降壓模式，從而提高效率。USB Type-C型接口支持通過單根線纜傳輸數據、視頻和功率高達100W的電力。
在充電模式下，ISL9237可從廣泛的DC電源（AC/DC充電器適配器、USB輸電 [PD] 端口和任何旅行適配電源）獲得電力輸入，從而為最多包括3個串聯單元的鋰離子電池組充電。ISL9237還能在只連接到一個電池、只連接到一個適配器或者同時連接到二者的條件下工作。ISL9237的系統turbo模式有助于電池和充電器適配器在負載超出適配器供電能力時聯合為系統供電。在turbo模式下，ISL9237可快速“開啟”電池BGATE FET來提供系統需要的電力。此外，ISL9237的5V - 20V寬輸入電壓范圍有助于加強USB-C生態系統，以支持新的移動電源產品。請觀看關于ISL9237解決方案的視頻。
Intersil公司移動電源產品高級副總裁Andrew Cowell表示：“移動電子產品的客戶開始依靠Intersil的電池充電和電源管理創新技術來開發全球最高效的設備。ISL9237是市場上首款單芯片USB-C電池充電器解決方案。它顯著突破了原先的限制，以幫助我們的客戶開發更薄、電池壽命更長的產品。”
ISL9237電池充電器是Intersil移動計算電源管理解決方案系列的最新成員，該系列的其他解決方案包括ISL95852 Vcore PMIC、ISL95908外設PMIC和Intersil的分立PWM控制器（ISL95853/54/55/57）。這些產品使用英特爾第6代酷睿處理器為符合IMVP8規范的系統供電。
主要特性和規范
· 適用于1、2 或 3 單元鋰離子電池的降壓-升壓NVDC充電器
· 3.2V - 23.4V（無死區）輸入電壓范圍
· 2.4V - 13.824V系統輸出電壓
· 工作頻率可達1MHz，允許使用尺寸更小、成本更低的電感，并可在充電器處于DCM模式時自動降低開關頻率，無可聞噪聲
· ASGATE FET控制：主動控制涌入電流，防止FET受損
· 針對充電器VDD的LDO輸出
· 符合英特爾PROCHOT# 和PSYS規范，防止電池壓降、適配器過流、電池過流和過熱
· 允許對電量耗盡的電池進行涓流充電
· 帶適配器電流監測器（AMON）和電池放電電流監測器（BMON）的SMBus/I2C可編程限值設置
· 可通過SMBus控制命令激活電池學習模式，實現電池電量計的校準
定價和供貨
ISL9237降壓-升壓電池充電器現已供貨，產品采用4mm x 4mm 32引線QFN封裝。
