羅姆開發出小型封裝電機驅動IC
2011-04-06 18:43:05 本站原創這次開發的“BD65491FV”、“BD65492MUV”于2011年1月份開始銷售樣品（樣品價格：150日元），從2011年3月份開始暫以月產50萬個的規模進行量產。計劃產品生產的前期工序在羅姆浜松株式會社（靜岡縣）、后期工序在ROHM Electronics Philippines, Inc.（菲律賓）進行。
隨著產品多功能化發展，電池驅動的移動設備和小型OA設備當然首當其沖，對于各種家電產品的低功耗化的要求也越來越高。與此同時，伴隨著電池的節數減少和執行機構的小型化趨勢，對于元件的低電壓驅動要求不斷提高。

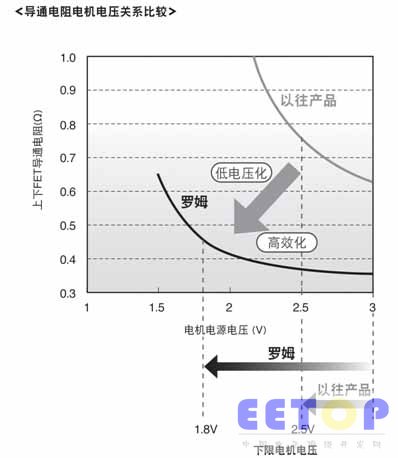

為了滿足這些需求，為改善驅動效率需要提高開關速度和降低導通電阻，另外，為抑制消耗電流需要減少開關晶體管的柵極驅動用升壓電路（電荷泵電路）。但是，為了提高開關速度的高速化所需要的預驅動器的能力，按照以往的技術，需要提高預驅動器中的電流，從而成為低功耗化的瓶頸。另外，以往產品的工作電壓范圍，特別是在低電壓范圍（3V以下）無法確保所需要的柵極電壓，因此，電荷泵電路必不可缺。這次羅姆為了解決這些低功耗化的問題，將最先進的DMOS工藝與獨創的電路技術相融合，同時實現了低消耗電流下的高速驅動和無電荷泵下的達1.8V的低電壓驅動。由此，實現了業界最短的導通、關斷時間和寬范圍的工作電壓，使得移動設備長時間驅動，在10V以上電源的家電產品中的使用成為可能。另外，封裝上也實現了小尺寸，而且，由于無需電荷泵，至少可以節省2個電容器，為系統的小型化做出了貢獻。
羅姆是電機驅動IC的全球領頭企業，擁有系統鏡頭驅動、系統電機驅動、風機驅動等完善的產品陣容，可以應對客戶廣泛的需求并獲得了高度好評。在手機、數碼相機等移動設備的小型化、多功能化的趨勢下，羅姆今后也會繼續致力于電機驅動IC的開發，不斷為配套設備的發展做出貢獻。
＜電機驅動LSI“BD65491FV”、“BD65492MUV”的主要特點＞
1）低功耗（“BD65491FV”：0.80mA/1.30mA、“BD65492MUV”：0.95mA/1.30mA）
2）業界最短的導通時間 （“BD65491FV”：150ns、“BD65492MUV”：200ns）
3）小型封裝（“BD65491FV”：6.4×5.0×1.15mm、“BD65492MUV”：4.0×4.0×1.0mm）
4）寬電壓范圍（動作電壓1.8V～16.0V）
5）低導通電阻（“BD65491FV”：0.35Ω/0.5Ω、“BD65492MUV”：0.9Ω/1.2Ω
＜用語解釋＞
・執行機構
使之進行一定工作的動作部位的總稱。種類繁多，例如電動執行機構是將電能轉換為機械能進行工作的裝置。
・電荷泵電路
電荷泵是指使電荷遷移，使輸入電壓和電容器充電電壓重疊，得到輸出電壓的方式。容易獲得高電壓，但不容易獲得大電流。
・柵極電壓
場效應晶體管（Field Effect Transistor）是一般控制柵極、源極、漏極、背柵極4個端子的半導體元件，通過施加于柵極的電壓，控制源極和漏極之間的電流。
