Linear 16位1Msps串行SAR ADC LTC2383-16
2010-09-18 20:08:06 本站原創凌力爾特公司 (Linear Technology Corporation) 推出一款易用、低功率 16 位 1Msps 串行 SAR ADC LTC2383-16，該器件在 -40ºC 至 125ºC 的溫度范圍內提供保證的性能規格。LTC2383-16 在 2.5V 單電源時僅消耗 13mW 功率，在 ±2.5V 的全差分輸入范圍內實現了令人贊嘆的 92dB SNR 和 -106dB THD，同時保持最大值為 ±2LSB INL 且無漏碼。LTC2383-16 采用小型 3mm x 4mm DFN 和 MSOP-16 封裝，非常適用于需要低功率和空間受限型的應用，包括那些每個電路板上采用多個 ADC 的應用。
與 LTC2383-16 互補的是引腳和軟件都兼容的 LTC2382-16 (500ksps) 和 LTC2381-16 (250ksps)。這些器件具有專有采樣架構，允許這些 ADC 在電流轉換時開始采集下一個采樣值。這極大地延長了采集時間，并允許使用極低功耗的 ADC 驅動器，從而進一步降低了總體功率預算。
這些容易使用的 ADC 具有簡單的數字定時接口，而且所需的外部組件數量少。所有這些 ADC 都具有停機模式，在未轉換時，該模式將功耗降至 1.25uW。真正的無延遲運作實現了準確的單觸發測量，即使在經歷了漫長的空閑周期之后也不例外，且無最小采樣速率要求。靈活的串行 SPI 接口可支持 1.8V 至 5V 的 I/O 電壓。為了對具有產品長生命周期的堅固型客戶設計提供支持，該器件所有關鍵的 AC 和 DC 規格 (包括 THD 和睡眠模式電流) 均得到保證。
為了實現不打折扣的 AC 性能，我們建議用快速穩定的 LT6350 ADC 驅動器實現輸入信號的單端至差分轉換。我們還推薦一款精準的外部基準 LTC6652-2.5，該器件具有高準確度、低功率和小尺寸。DC1571A 是一塊集成化演示電路板，其上載有 LTC6652-2.5 基準和用于驅動 LTC2383-16 ADC 的 LT6350，該演示電路板可通過 www.linear.com.cn 在線獲取，或通過凌力爾特當地銷售辦事處獲得。所有器件都已生產供貨，以 1,000 片為單位批量購買，每片 LTC2383-16 的價格為 12.20 美元，每片 LTC2382-16 的價格為 8.50 美元，而每片 LTC2381-16 的價格則為 7.20 美元。

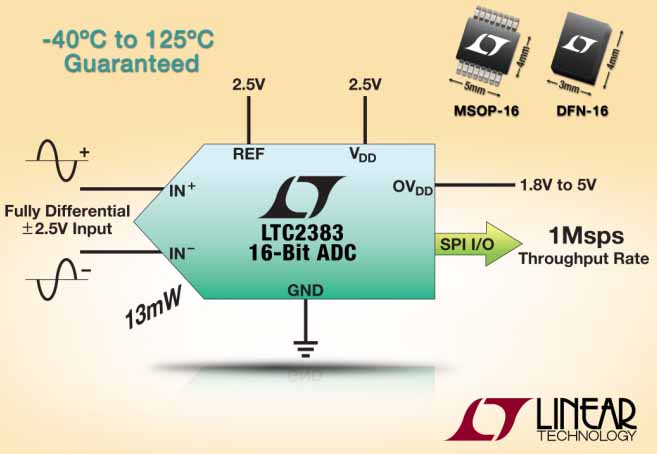

照片說明： 具串行接口的 16 位、1Msps、低功率 SAR ADC
性能概要：LTC2383-16
• 1Msps 吞吐速率
• ±2LSB INL (最大值)
• 保證的 16 位無漏碼
• 低功率：1Msps 時為 13mW，1ksps 時為 13uW
• 16 引腳 MSOP 和 4mm x 3mm DFN 封裝
• fIN = 20kHz 時具 92dB SNR (典型值)
• 保證工作至 125°C
• 2.5V 電源
• 全差分輸入范圍：±2.5V
• 外部 2.5V 基準輸入
• 無輸送延遲，無周期延遲
• 1.8V 至 5V I/O 電壓
• 具菊花鏈模式的 SPI 兼容串行 I/O
• 內部轉換時鐘
