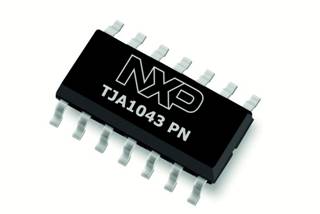

NXP推出新一代高速CAN總線收發器TJA1043
2010-05-10 20:59:45 本站原創恩智浦半導體推出了新一代的高速CAN總線收發器－TJA1043，它在電磁兼容（EMC）和靜電放電（ESD）性能上有顯著提高。TJA1043作為最先進的獨立HS-CAN收發器解決方案可以為整個節點提供電源控制。TJA1043是與主流汽車制造商及OEM廠商合作進行設計和開發的，具有故障安全、網絡診斷以及喚醒源識別功能。新的收發器擴展了恩智浦當前的產品陣容，它們包括被廣泛應用的TJA1040、TJA1050、TJA1041及不久前推出的TJA1042和TJA1051，這使汽車制造商在提升系統性能、質量和可靠性的同時降低了整個網絡的成本。
隨著當今汽車電子系統的復雜性日益增加，汽車工業面臨降低能耗的新挑戰?；谧钚碌?a href="http://www.xebio.com.cn/auto" target="_blank" class="keylink">汽車OEM規范設計的TJA1043為汽車制造商提供了控制電氣負載的解決方案。它具有極低的電磁輻射，可以降低網絡振鈴并且可以在無扼流線圈時工作。TJA1043也可以具有很好的電磁干擾耐受能力（EMI）和一流的ESD防護。當電源關閉時，它具有極低的功耗類似于無源器件。這些特性的結合，可以確保車輛按照設計運行，不受預期的電磁環境影響。
作為完善恩智浦的HPMS（高性能混合信號）策略的產品，TJA1043針對汽車工業中的高速（可達1 Mbit/s）CAN總線應用而設計。它是高速CAN收發器TJA1041A的升級產品。主要改進包括
優化的EMC和ESD性能
支持卡車應用的24V供電
降低的靜態電流功耗
該收發器完全符合ISO 11898-2和ISO 11898-5標準,已經通過汽車電子委員會（AEC）標準Q100的認證,適合于汽車應用。該收發器芯片采用環保的RoHS兼容封裝，不包含任何鹵化阻燃劑（即所謂“深綠”環保產品）。
恩智浦擁有業界最廣泛的收發器產品陣容，具有30余種收發器產品，每周要向一百多家直接客戶供應數百萬個產品。如此廣泛的客戶基礎及大批量的生產實現了持續的供應，確?？蛻羰芤嬗诙髦瞧痔岣呱a率和質量的長期承諾。
特性
常規
完全符合ISO 11898-2和ISO 1188-5標準
適合12 V和24 V供電系統
低電磁輻射（EME）和高電磁干擾耐受能力（EMI）
VIO輸入允許與3V或5V微處理器直接相連
用于穩定隱性總線電平的SPLIT電壓輸出
用于節點診斷和失效遏制的單純接受模式
低功耗管理
待機和睡眠模式下僅需非常小的電流，支持本地和遠程喚醒
支持本地、遠程和主機喚醒的同時具有關閉整個節點的功能
喚醒源識別
收發器在沒有VBAT時下會脫離總線（零負載）
所有電源條件下的功能行為均可預測
保護和診斷（檢測和報錯）
總線引腳具有高ESD保護能力
在汽車應用環境下總線引腳和VBAT引腳具有瞬態保護
具有診斷功能的發送數據（TXD）的超時
具有診斷功能的發送數據（TXD）與接收數據（RXD）短路處理
具有診斷功能的熱保護
VCC、VIO和VBAT引腳的欠壓檢測與恢復
總線短路診斷
總線鉗位
冷啟動診斷（第一電池連接）
公司網址：http://www.nxp.com
